工业机器人码垛搬运工作站集成设计

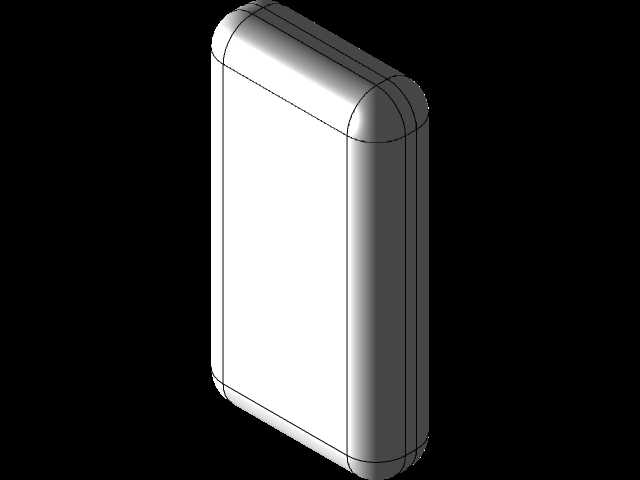

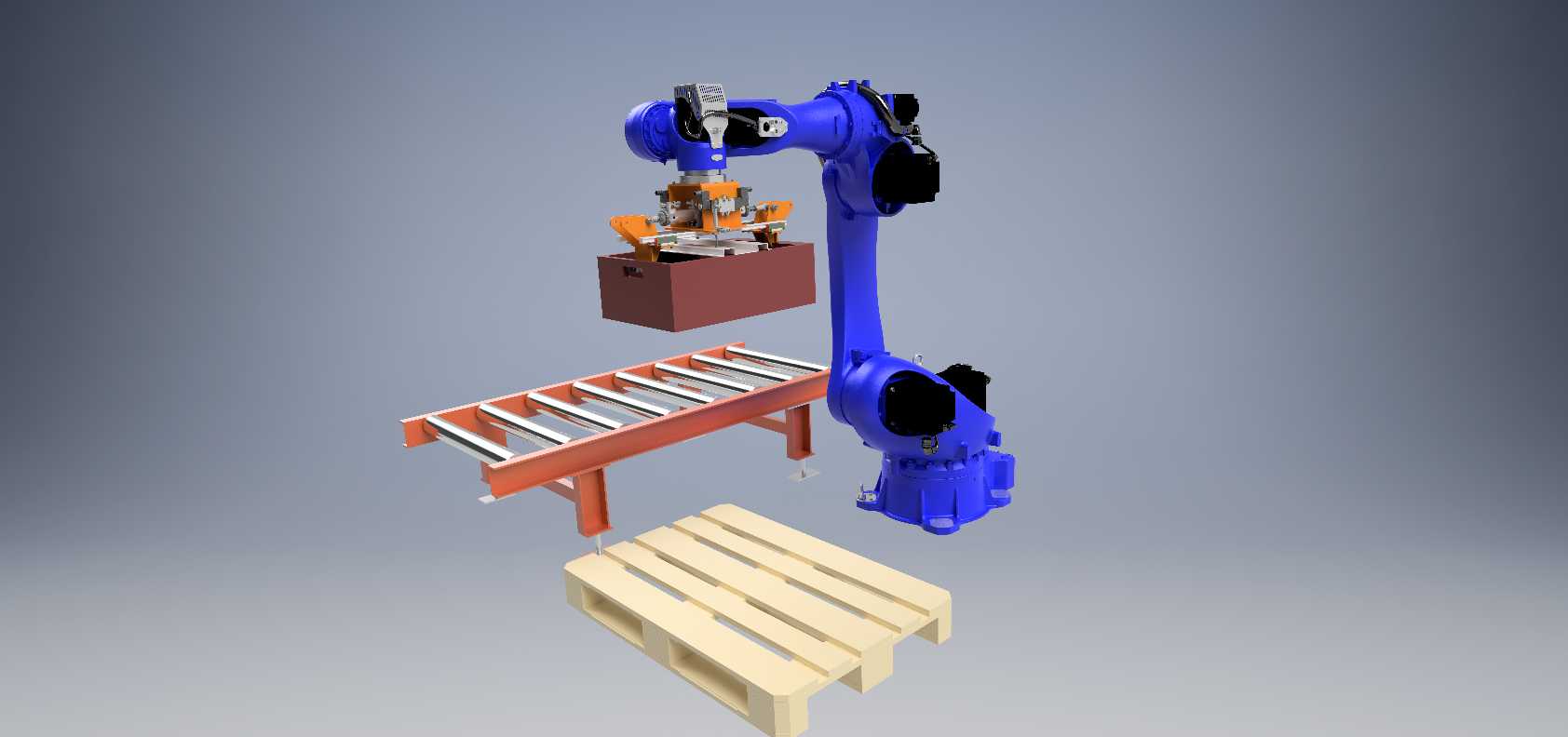

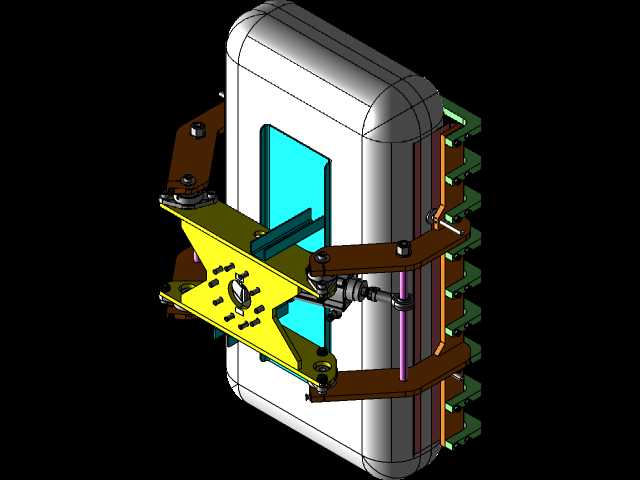

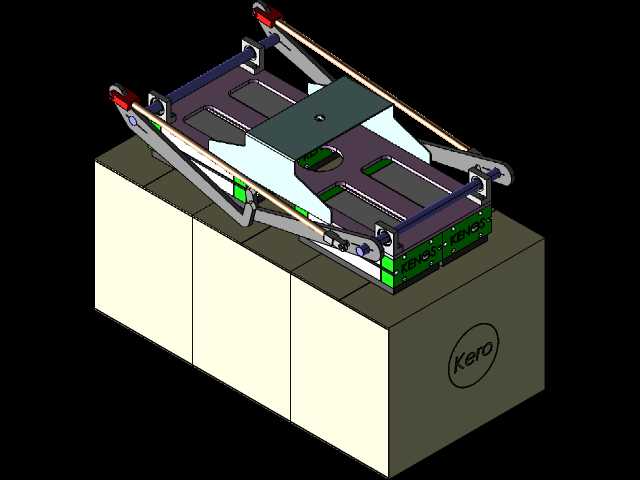

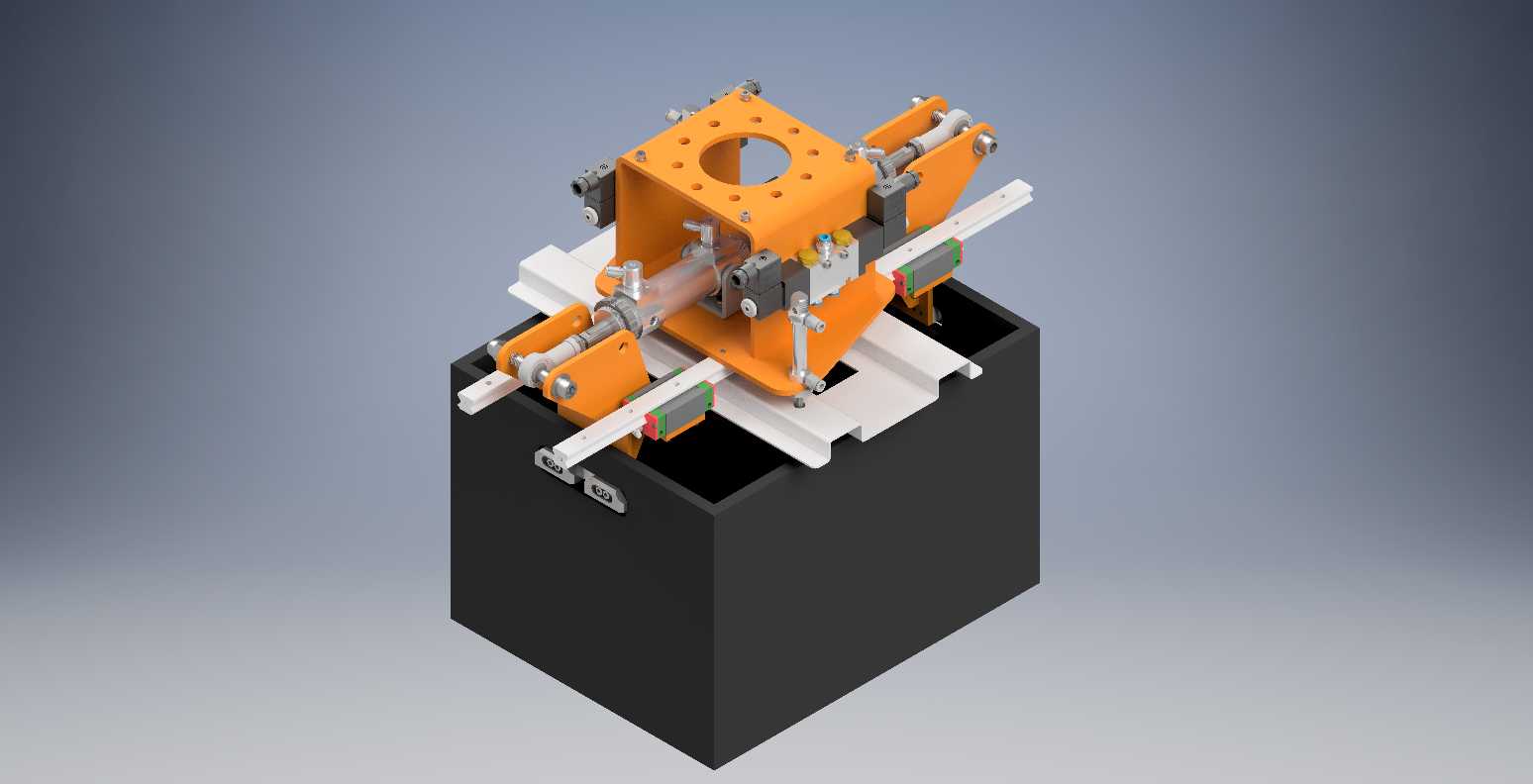

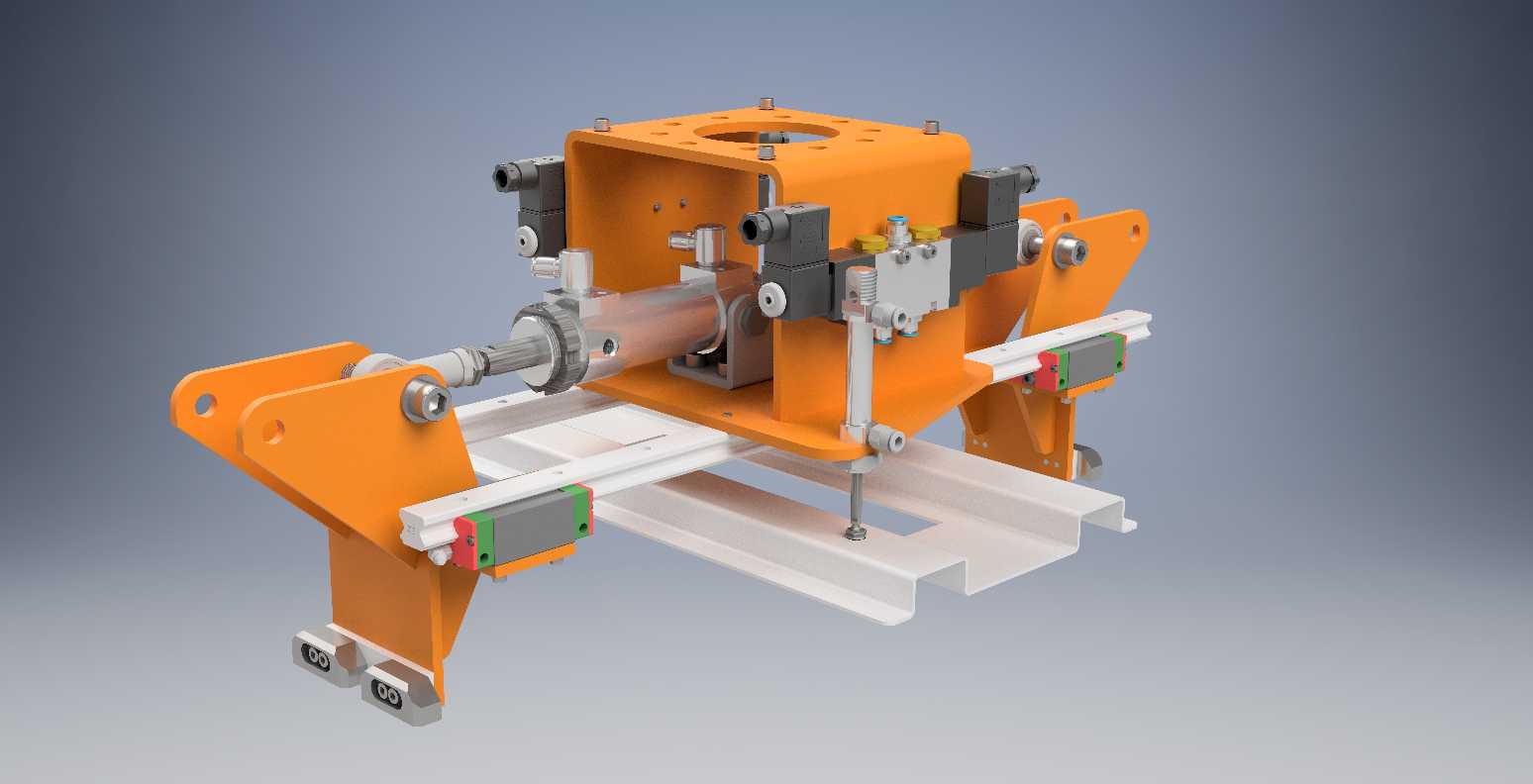

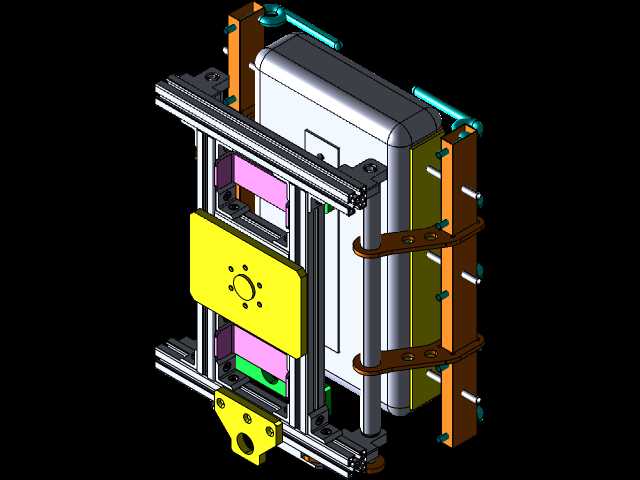

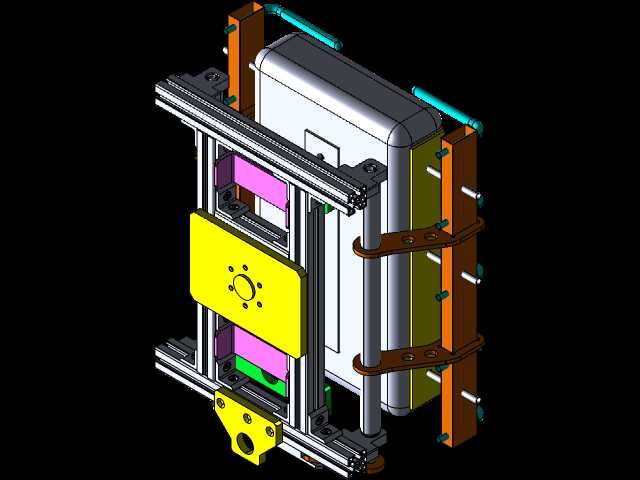

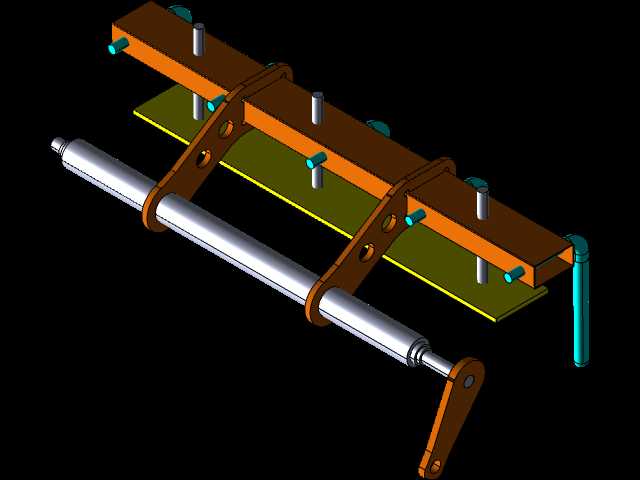

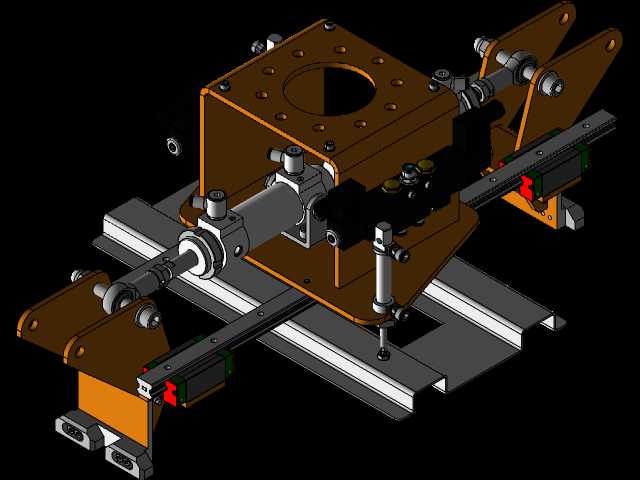

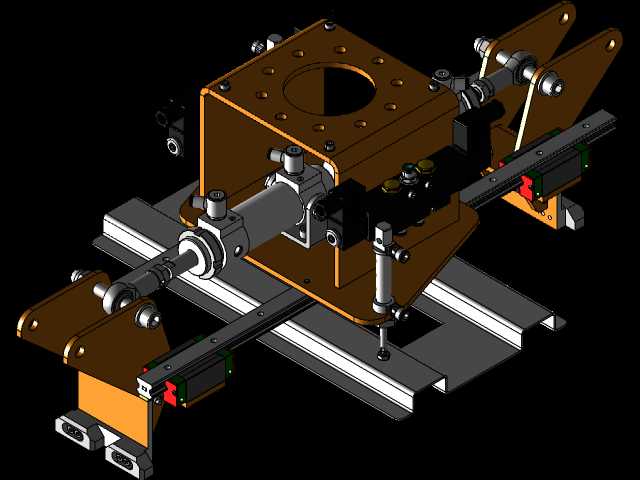

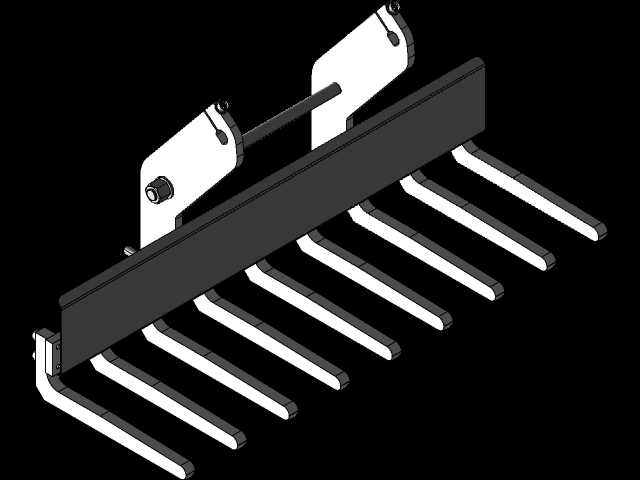

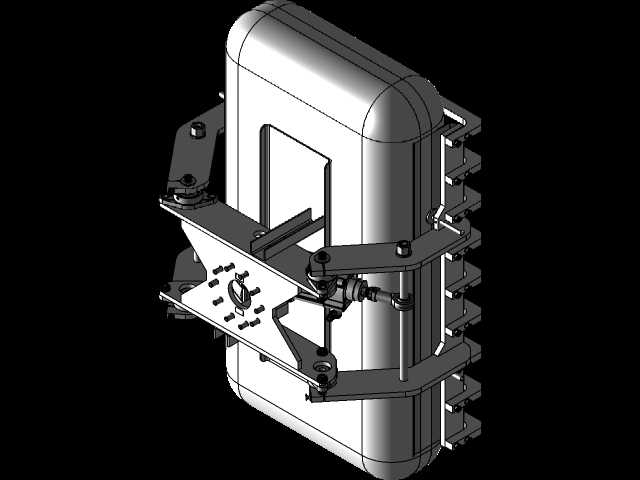

　　这套工作站的设计初衷是解决成品箱类物料从产线末端到仓储码垛环节的人工搬运效率瓶颈，常见于快消品、汽配零部件、包装纸品的生产车间末端工序，替代人工完成重复度高、负重强度大的码垛转运作业，适配单班8小时连续运转的产线节拍需求。整套单元的布局围绕作业半径做了紧凑化排布，六轴工业机器人本体安装在地面固定基座上，基座做了二次灌浆的预埋设计，安装面平面度公差控制在0.2mm/m以内，避免长期满负载运行出现本体偏移影响重复定位精度。机器人末端搭载的是自适应夹爪，夹爪的开合行程覆盖常规瓦楞纸箱的宽度范围，夹指内侧贴有防滑聚氨酯垫，夹持力可根据箱体承重做气压调节，避免夹损纸箱表面或者出现转运过程中物料滑落的问题。夹爪上方集成了到位检测传感器，

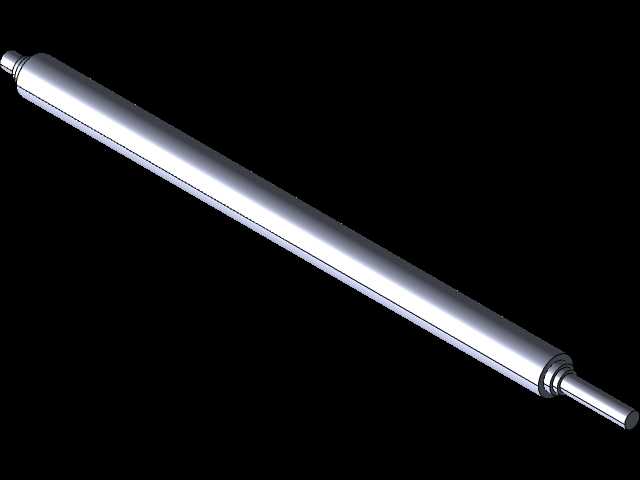

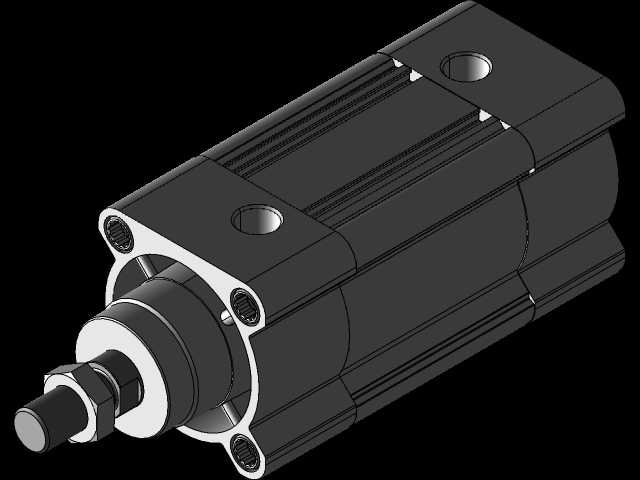

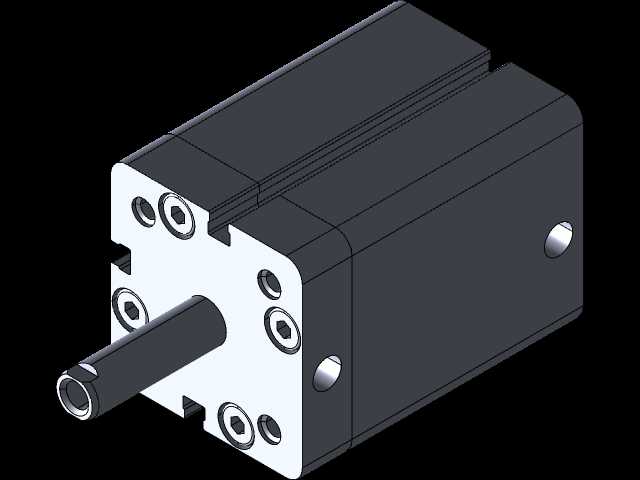

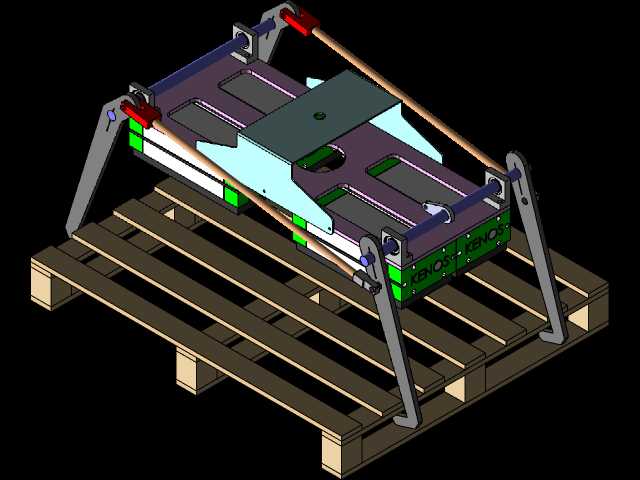

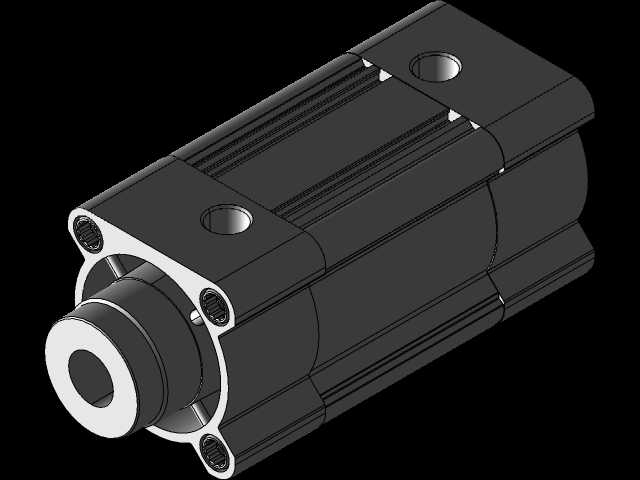

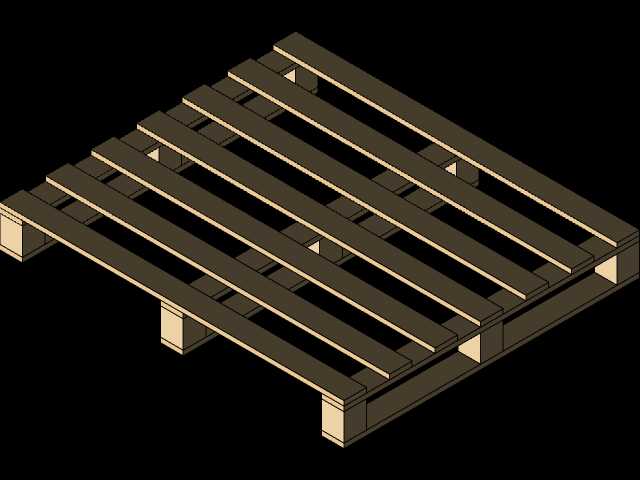

　　当夹爪完全贴合箱体上表面、两侧夹指到达预设夹持位置后才会触发提升动作，减少空夹、夹偏的故障概率。与机器人配合的进料端采用无动力滚筒输送线，线体高度匹配前序产线的出料高度，滚筒间距根据箱体底部尺寸做了适配，避免小尺寸箱体卡滞在滚筒间隙中，线体侧边安装有导向挡边，挡边与箱体侧面预留15mm的通行间隙，既保证箱体输送过程中不会跑偏，也不会因为间隙过小出现输送卡阻。线体末端设置有定位挡停机构，当箱体输送到待抓取位置时，挡停气缸伸出将箱体准确定位在机器人抓取原点，同时两侧的夹紧气缸对箱体做侧向定位，将箱体位置偏差控制在±2mm范围内，保证机器人每次抓取的位置一致性，降低轨迹调试的复杂度。码垛端采用标准欧标木托盘作为承载载体，

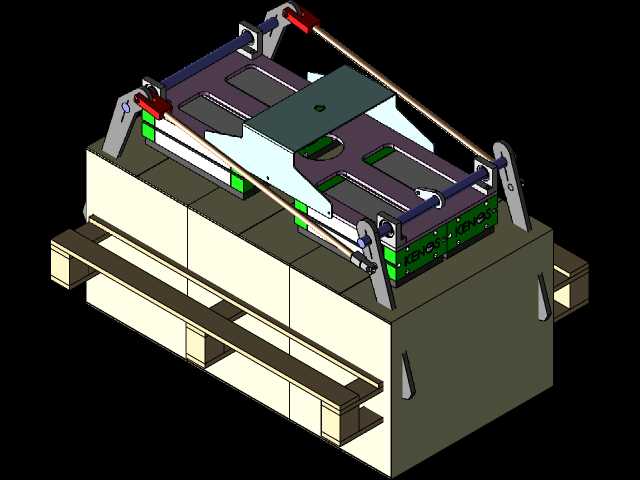

　　托盘放置位设置有锥形定位销，托盘放置后可自动校正位置，保证每层码垛的箱体对齐精度，避免堆垛过高出现塌垛风险。整套工作站的作业轨迹做了优化设计，机器人从输送线抓取箱体后，抬升高度避开输送线护栏与托盘堆垛的最高高度，走圆弧过渡轨迹移动到托盘上方，按照预设的堆垛层序依次摆放，层与层之间做了错位排布，提升整垛的稳定性，单垛码放完成后可由人工叉车或者AGV将整垛物料转运至仓储区域。设计过程中对机器人的可达性做了全范围仿真验证，覆盖托盘上所有码放点的位置，确保所有点位都在机器人的额定负载和作业半径范围内，不存在奇异点位置，同时对周边的安全间隙做了校核，机器人运行过程中与输送线、托盘、周边防护栏的最小安全间隙保持在100mm以上，

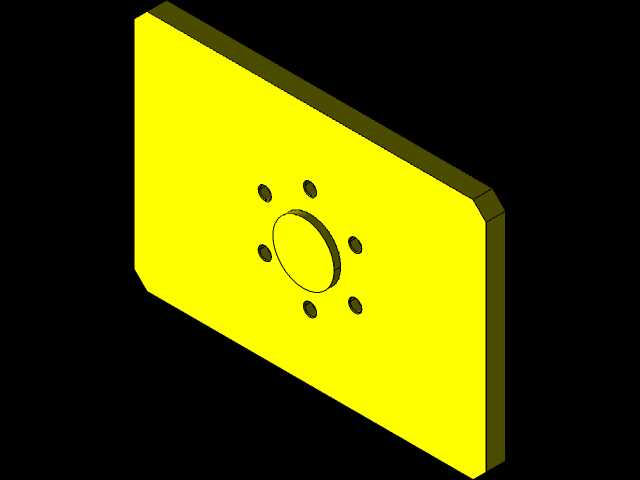

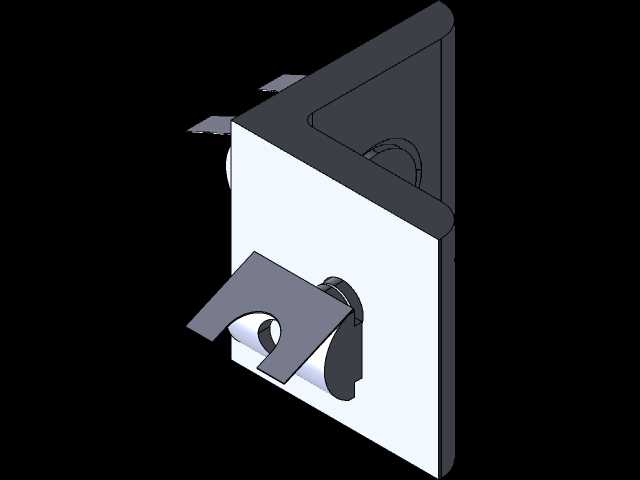

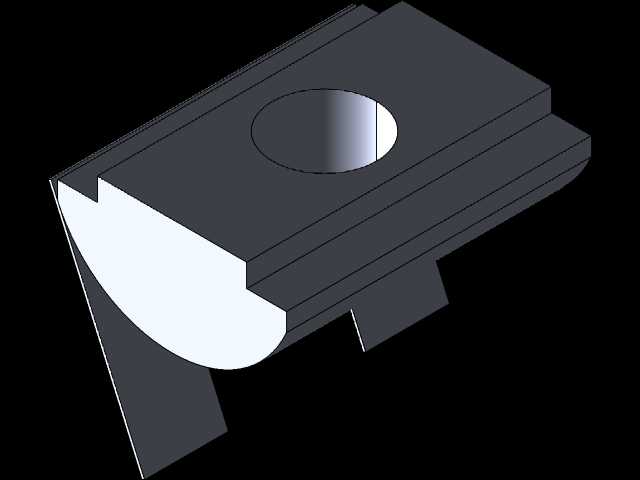

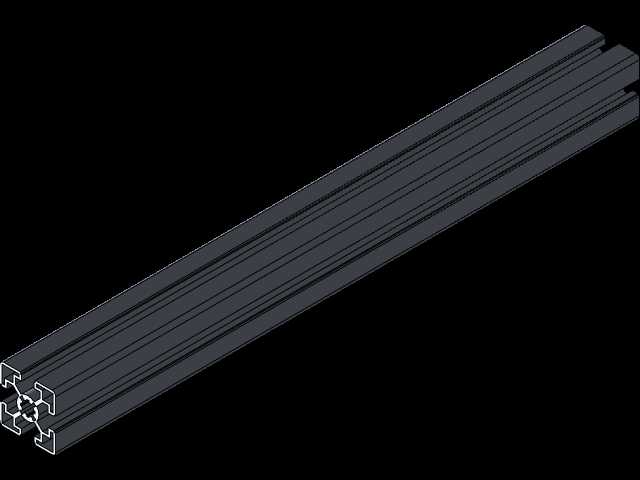

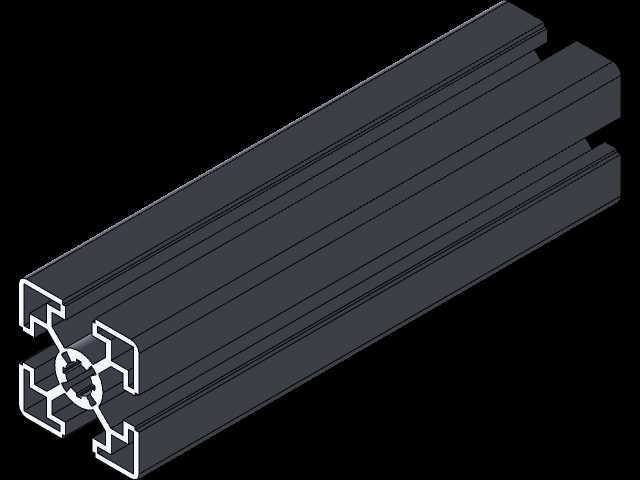

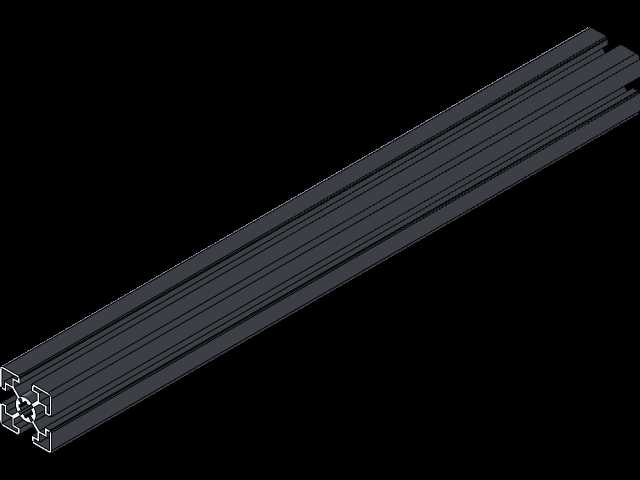

　　避免运行过程中出现碰撞干涉。输送线的支架采用标准铝型材拼装设计，支脚配置可调脚杯，可根据现场地面平整度调整线体高度，调整范围为±30mm，适配不同车间的地面安装条件。夹爪与机器人末端法兰的连接采用标准快换接口设计，后续如果需要更换不同类型的抓手，比如吸盘式抓手、袋类夹爪，不需要重新加工连接法兰，可快速完成切换，适配不同类型物料的搬运需求。整套单元的电气走线全部采用拖链内置排布，机器人本体的管线沿着大臂、小臂内侧走专用走线槽，避免运行过程中管线与周边设备剐蹭磨损，提升长期运行的可靠性。在实际应用场景中，这套工作站可对接不同的前序生产设备，比如封箱机、打包机、装箱机的出料端，不需要对现有产线做大规模改造，只需要调整输送线的对接高度和机器人的抓取点位即可快速投产，相比人工码垛，可稳定保持一致的作业节拍，不会因为人员疲劳、换班出现效率波动，同时可承担最高50kg的单箱负载，降低一线操作人员的劳动强度，减少搬运环节的人工成本投入。设计时还考虑了不同规格托盘的适配性，通过简单调整机器人的码垛点位参数，即可适配川字底、九脚型不同结构的木托盘或者塑料托盘，码垛的层数、每层的摆放数量都可通过参数界面快速调整，不需要重新编写轨迹程序，降低现场调试人员的操作门槛。
