水泵用BOWEX型内齿传动连接套

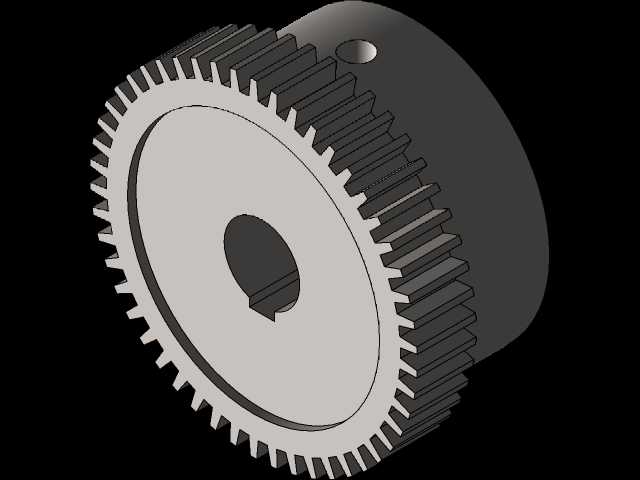

　　该零件为水泵配套的BOWEX系列鼓形齿式连接套内齿圈构件，主要应用在民用供水、工业循环水系统的水泵动力传输环节，承担电机轴与水泵叶轮轴之间的扭矩传递功能，同时可补偿两轴安装过程中产生的少量径向、角向偏移，避免轴系因对中偏差产生的额外载荷，延长水泵与电机的轴承使用寿命。从结构设计来看，零件主体为带毂的内齿圈结构，外圈为光滑圆柱面，毂部开设带键槽的中心通孔，用于与轴端配合实现周向固定，毂部径向还设置有紧定螺钉孔，可在安装完成后拧入紧定螺钉实现轴向定位，防止运转过程中连接套发生轴向窜动。内齿采用渐开线齿形，齿向做了适配鼓形齿配合的修形处理，齿顶与齿根均设置有标准圆角，避免应力集中，同时保证与外齿套啮合时的接触面积均匀，

　　即使两轴存在少量偏斜，齿面也能保持良好的接触状态，不会出现局部载荷过大导致的齿面磨损、点蚀问题。设计过程中首先匹配水泵额定转速与额定扭矩参数，确定内齿的模数、齿数与齿宽参数，保证齿面接触强度与齿根弯曲强度满足1.5倍额定扭矩的过载要求，避免启动瞬间或水锤冲击下发生断齿失效。中心孔的尺寸与键槽规格适配常用Y系列电机轴端与水泵轴端的标准尺寸，安装时无需额外加工轴件即可直接装配，降低现场安装的加工难度。毂部的长度经过校核，保证与轴的配合长度满足轴向定位要求，不会因配合长度过短导致轴孔配合面压溃，同时也不会因长度过大增加不必要的零件重量与转动惯量，降低轴系的启动负载。径向紧定螺钉孔的位置设置在毂部远离齿圈的一侧，

　　避免钻孔加工时破坏内齿的结构完整性，同时紧定螺钉的端面可直接顶在轴的键槽侧面或者轴面预留的定位凹坑上，保证轴向定位的可靠性，即使在水泵频繁启停的工况下也不会出现松脱。零件的外形边界为圆柱形结构，最大外径为齿顶圆直径，安装时需要保证外围有足够的避让空间，避免与水泵泵体、电机端盖发生干涉，中心孔的同轴度、内齿圈与中心孔的径向跳动公差均按7级精度控制，保证运转时的动平衡性能，降低高速运转时的振动与噪声。齿面的粗糙度要求控制在Ra1.6以内，减少啮合过程中的摩擦损耗，非配合面的粗糙度控制在Ra6.3即可，兼顾加工成本与使用性能。在实际选型应用中，该连接套可适配不同功率等级的清水泵、化工泵的传动连接，尤其适合安装空间紧凑、

　　轴系对中精度难以保证的现场安装场景，相比刚性联轴器，其具备一定的偏移补偿能力，可降低对安装对中的精度要求，减少现场安装调试的工作量；相比弹性套柱销联轴器，其金属齿啮合的结构具备更高的扭矩承载能力，使用寿命更长，无需频繁更换弹性易损件，降低后期维护成本。建模过程中，内齿采用参数化渐开线齿形生成，可根据不同的扭矩需求快速调整模数、齿数参数生成对应规格的模型，键槽与紧定螺钉孔的尺寸均符合GB/T 1095与GB/T 71的标准要求，可直接导出工程图用于生产加工，模型的所有配合面均设置了合理的尺寸公差与形位公差标注，加工时可直接参照图纸要求进行生产检验，无需额外进行尺寸换算。
