CSWP认证考试用连杆悬架结构练习件

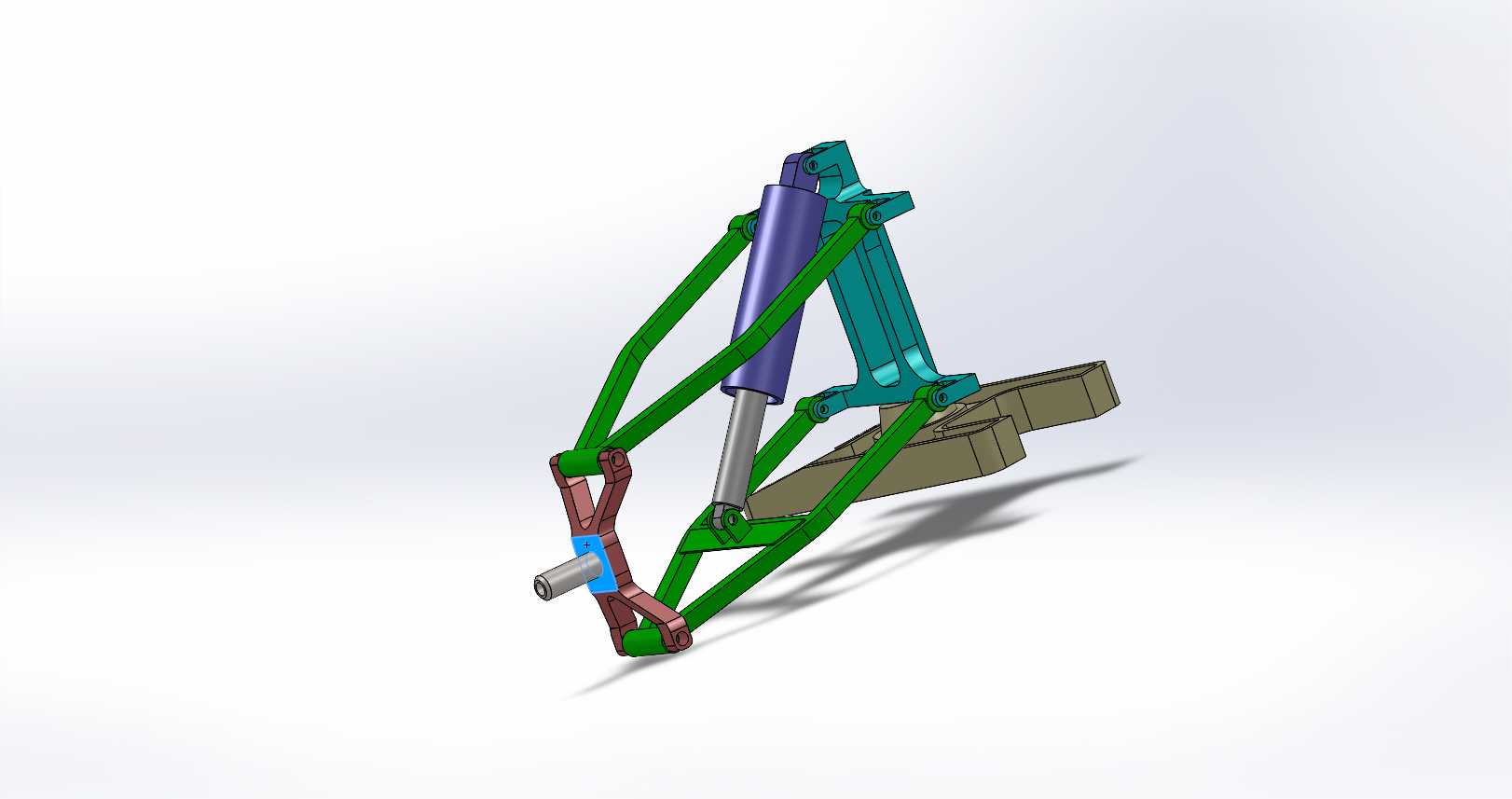

　　这套结构件是面向机械设计技能考核设计的连杆铰接练习模型，核心还原了多连杆联动机构的运动逻辑与装配关系，可直接用于结构设计从业者的运动仿真练习、装配约束逻辑训练，也能作为小型代步车辆悬架结构的原理验证参考样件。从实际应用场景来看，这类多连杆铰接结构广泛出现在非道路代步车、轻型作业机械的行走悬架、小型工程机械的支撑调节机构中，核心作用是通过多组连杆的铰接转动，配合减震元件实现行程范围内的平顺缓冲，同时约束运动路径，避免部件运动过程中出现卡滞或干涉。

　　从功能特性上看，该结构整合了三组不同长度的冲压成型连杆、单筒式液压减震元件、底部铰接安装座与上部连接支架，所有铰接位置均预留了标准销轴安装孔位，孔位同轴度公差按照通用机械铰接件的常规要求设定，可直接匹配常用规格的销轴与衬套配件。减震元件采用上下吊耳式安装结构，上端与上部支架铰接，下端与中部连杆组的铰接点连接，在连杆随外部载荷摆动时，减震筒可随铰接点的位置变化自适应调整角度，避免减震杆承受径向弯矩，延长元件使用寿命。

　　设计思路上，整套结构完全遵循自顶向下的装配设计逻辑，先确定上下两个安装基准面的位置边界，再根据所需的运动行程计算各连杆的长度与铰接点位置，所有连杆的截面均采用等壁厚的槽型冲压结构，在保证结构强度的同时尽可能降低整体重量，各铰接点的转动间隙按照通用机械的配合要求预留，既保证运动过程无卡滞，也不会因间隙过大出现晃动异响。上部的连接支架采用一体化铸造成型的结构设计，集成了减震器上安装位、侧连杆铰接位与主安装面，减少了装配零件数量，降低了累计装配误差。

　　从安装边界尺寸来看，整套结构在完全伸展状态下的总高度控制在常规轻型悬架的适配范围内，上部安装面的孔位间距符合通用代步车的车架安装标准，底部的铰接座预留了与车轮羊角或作业平台连接的安装孔，横向最大宽度在运动全行程内不会超出轮距边界，避免与周边的车架、护板等部件发生运动干涉。各连杆的运动行程经过仿真验证，在最大压缩行程下，减震器的压缩量处于其有效工作区间内，不会出现触底或超出拉伸极限的情况，所有铰接点的转动角度均在衬套的允许偏转角度范围内，无需额外加装万向节结构即可满足运动需求。

　　在实际建模练习过程中，这套结构可帮助设计者熟练掌握装配环境下的零件关联设计、运动副添加、干涉检查等常用操作，尤其是多连杆联动过程中的动态干涉校验，需要逐帧检查各零件在全行程内的相对位置，对提升装配设计能力有较强的针对性。结构中的减震元件做了等效简化，保留了核心的安装尺寸与外形轮廓，既不影响整体装配与运动仿真，也避免了过度细化内部结构导致的文件冗余，适合作为技能考核的典型练习案例。
