CA6140车床用异形安装支座结构

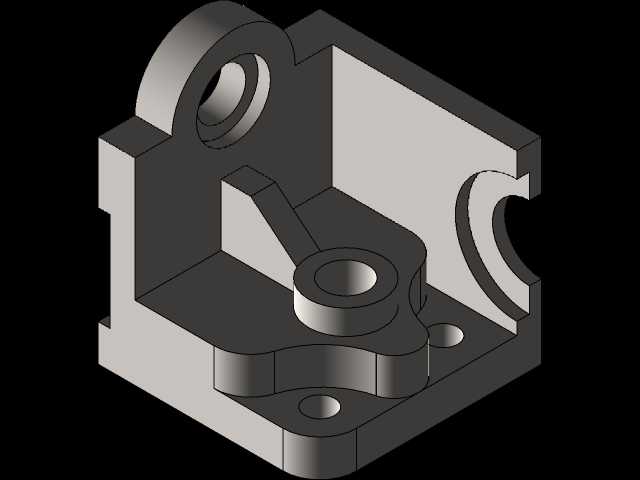

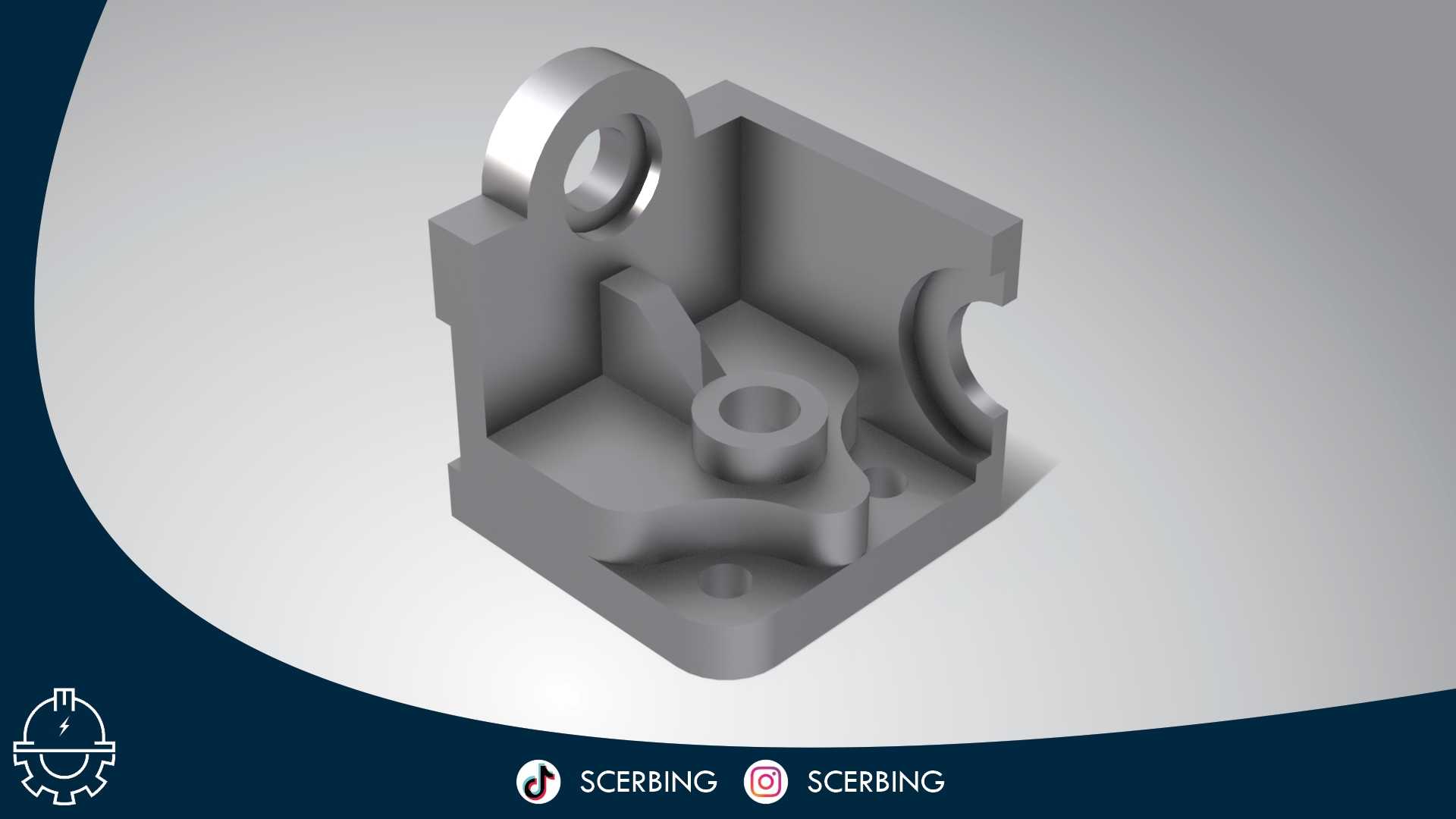

　　该结构件为CA6140普通车床内部的配套安装支座，主要应用在车床溜板箱与床身衔接的辅助支撑工位，承担局部传动组件的定位承载、油路分路固定以及外部防护盖板的连接作用，在车床进给传动系统的末端工位，为小直径传动轴、行程触发拨杆以及润滑管路接头提供稳定的安装基准，避免车床高速进给过程中局部组件出现共振偏移，保障进给动作的重复定位精度。从结构设计逻辑来看，整体采用带加强筋的半开放盒型壳体构型，底部为带沉头安装孔的方形法兰基面，安装基面的平面度公差控制在0.02mm以内，可直接通过内六角螺栓固定在床身的预制安装凸台上，安装孔的中心距与床身凸台的定位销孔完全匹配，安装时无需额外配做调整垫片即可保证装配同轴度。壳体侧壁集成的带孔吊耳结构，

　　并非用于整体吊装，而是为润滑管路的固定管夹提供挂载点，同时吊耳的内孔可作为行程开关触杆的导向孔，触杆穿过该孔后可直接触发进给行程的限位信号，减少了额外导向支架的安装空间占用。壳体内部的凸台结构分为两类，中心位置的带孔圆柱凸台为传动轴的轴承安装位，凸台高度经过精确计算，可保证轴承装入后端面与压盖的贴合间隙控制在0.01-0.03mm之间，既不会出现轴承轴向窜动，也不会因压盖过紧导致轴承转动卡滞；侧壁的弧形凹槽结构为油管的避让位，可容纳直径6mm的润滑铜管从壳体侧边穿过，避免进给过程中拖链剐蹭油管造成磨损漏油。设计过程中充分考虑了铸造工艺的可行性，所有转角位置均设置了R2-R5的铸造圆角，避免铸件冷却过程中出现应力集中导致的开裂问题，

　　壳体壁厚均匀控制在4mm左右，既保证了整体结构的刚性，又不会因壁厚过大导致铸件出现缩孔、砂眼等缺陷。内部的加强筋连接了侧壁与中心轴承凸台，筋板厚度为3mm，可在不显著增加整体重量的前提下，将轴承位的承载刚度提升40%以上，即使在车床满负荷切削、进给抗力达到峰值时，轴承位的形变量也不会超过0.005mm，完全满足普通车床的加工精度要求。从安装边界来看，该支座的整体外轮廓尺寸控制在80mm×70mm×65mm范围内，安装后不会与周边的溜板箱齿轮、光杆以及操作手柄产生运动干涉，所有需要装配操作的面均预留了足够的扳手空间，比如底部安装螺栓的位置，距离周边侧壁的间隙大于15mm，可直接使用标准内六角扳手完成锁紧操作，无需定制专用工装。

　　在实际使用场景中，该支座除了承载传动组件外，还可作为局部润滑回路的分油块，壳体上预制的两个小直径工艺孔可连通润滑油路，将主油路的润滑油分流到轴承位和滑动拨杆位置，无需额外铺设分油管路，简化了溜板箱内部的管路布局，减少了漏油点的数量。结构的半开放设计也方便日常维护时检查内部轴承的磨损情况，无需完全拆下支座即可观察轴承的运转状态，补充润滑脂时也可直接通过开放面加注，降低了设备维护的工作量。针对车床加工时产生的切削碎屑和切削液飞溅问题，壳体的上边缘设置了1.5mm高的挡边，可阻挡大部分碎屑和切削液进入轴承安装位，避免杂质进入轴承导致磨损加剧，延长轴承的使用寿命。
