机床用立式带加强筋轴座支撑结构

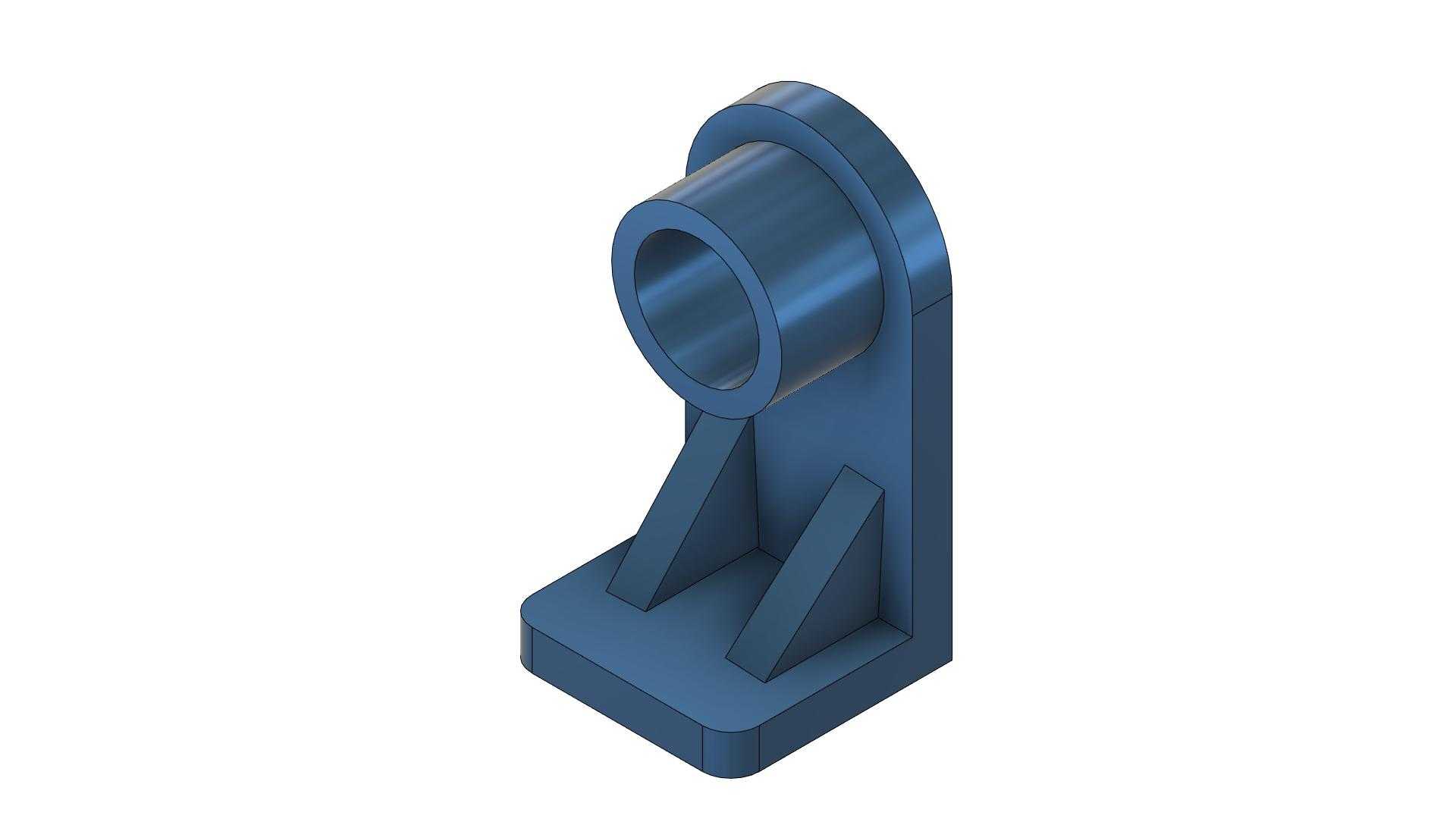

　　在普通车床CA6140的进给机构、溜板箱传动链路以及挂轮架辅助支撑点位中，这类带加强筋的立式轴座是承担径向载荷、保障轴系回转同轴度的核心支撑构件，日常加工场景里，不管是车削外圆时的持续切削力传导，还是车削螺纹时的往复换向载荷冲击，这类支撑件都需要持续保持安装基准的稳定性，避免轴系出现挠曲变形影响加工精度。从实际装配逻辑来看，该构件底部为矩形安装法兰，法兰上预留的安装孔位可直接通过内六角螺栓固定在机床床身的预制安装基面上，安装基面的平面度要求控制在0.02mm以内，装配时需要配合铜皮垫片调整轴孔的中心高，确保和配对传动件的中心高偏差不超过0.015mm，否则会加剧轴套的偏磨，缩短传动链的维护周期。轴孔部分为贯通式光孔设计，

　　孔内壁的粗糙度要求达到Ra1.6，可直接适配铜基滑动轴套或者带外圈的深沟球轴承，根据不同的传动转速需求选择适配的支承形式，当用于低速进给的光杆支撑时，多采用铜套配合油脂润滑的结构，维护周期可达到6个月以上，当用于较高转速的传动轴支撑时，则换装滚动轴承，端盖通过轴孔端面的预制螺纹孔固定，实现轴承的轴向定位。支撑立板和底部法兰之间设置了两道三角形加强筋，这一设计是经过多轮载荷仿真验证的，在不额外增加构件整体重量的前提下，可将立板的侧向抗弯刚度提升47%，能够有效抵消车削加工时产生的垂直于轴孔方向的切削分力，避免立板出现长期载荷下的蠕变变形，之前车间里曾用过无加强筋的同尺寸轴座，在持续满负荷车削3个月后就出现了立板后仰0.03mm的变形，

　　导致光杆卡滞，进给不畅，更换为带加强筋的结构后，同类故障的发生率下降了90%以上。从外形安装边界来看，该构件的总高度控制在120mm以内，底部法兰的长宽尺寸为80mm60mm，轴孔的中心高距离安装基面为90mm，轴孔内径为35mm，适配直径35mm的光轴或者轴承外圈，整体外轮廓没有超出安装点位的周边干涉边界，和相邻的溜板箱盖板、挂轮护罩的最小间隙保持在8mm以上，不会出现装配干涉问题，日常维护时拆卸螺栓即可整体取下，不需要拆解周边的其他传动构件，维护便利性较好。设计过程中，最初的方案是将立板厚度增加到15mm来提升刚度，但整体重量会增加0.8kg，而且铸件的冷却过程中容易在立板和法兰的交接处出现缩孔缺陷，废品率较高，

　　后来改为10mm厚立板加两道8mm厚三角形加强筋的结构，不仅整体重量比加厚立板的方案轻0.3kg，铸件的工艺性也更好，交接处的圆角过渡设计为R5，可有效减少铸造应力集中，提升铸件的成品率。在实际使用场景中，这类支撑件除了用于CA6140车床之外，经过尺寸调整后也可适配其他普通卧式车床、铣床的进给轴支撑点位，只要匹配对应的中心高和安装孔距，就可以实现通用替换，不需要重新设计整套支撑结构，能够有效降低设备的备件储备成本。轴孔的两端都设计有145度的倒角，方便装配时导入轴套或者轴承，避免装配时刮伤配合面，底部法兰的下表面为安装定位基准面，加工时需要和轴孔内圆保证垂直度公差在0.02mm以内，否则安装后轴孔会出现偏斜，导致轴系运转时出现别劲的问题，加速传动件的磨损。
