高架轨道运输载具主体结构设计

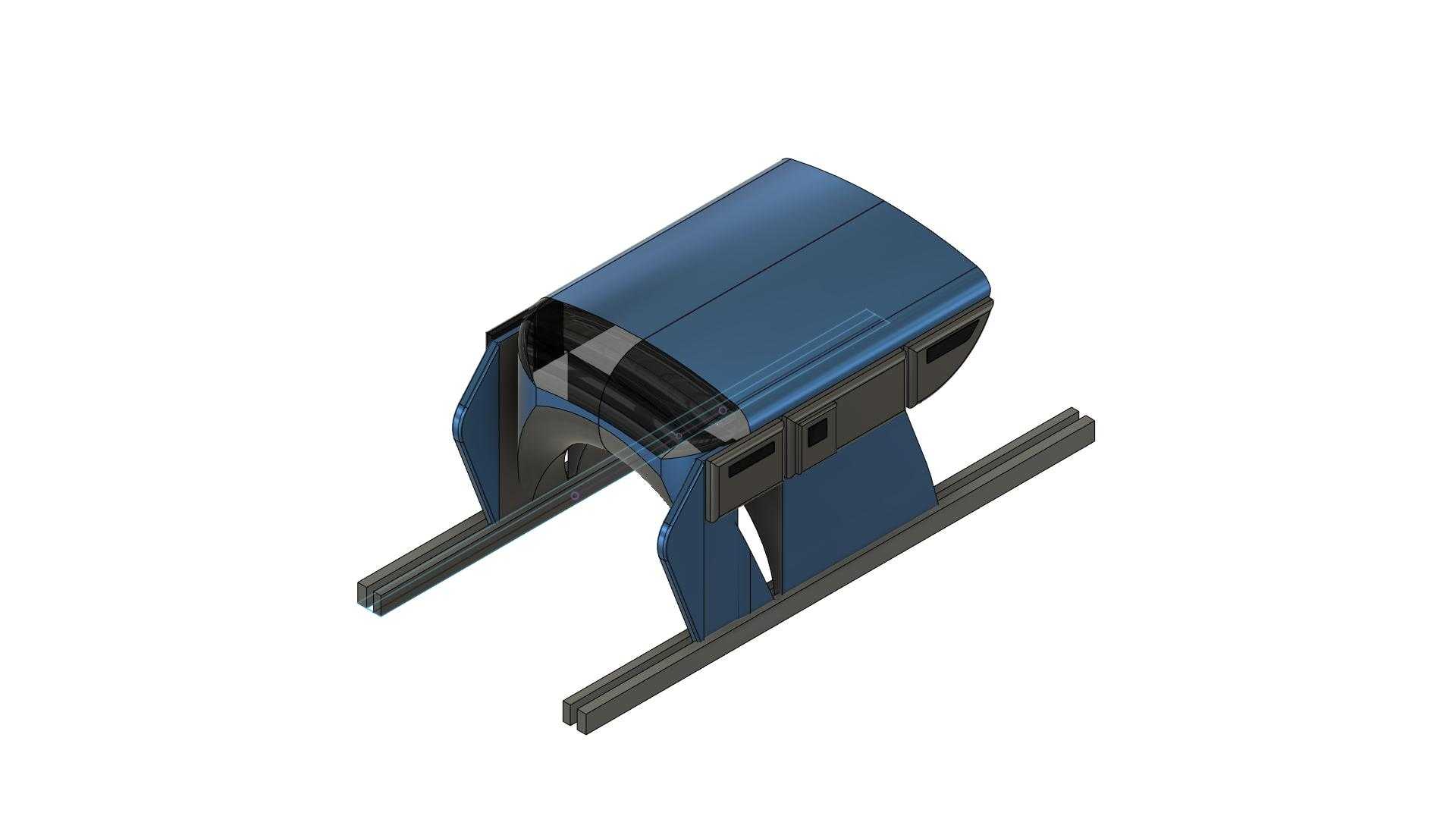

　　这款高架轨道运输载具主体结构，主要面向厂区内架空物料输送、轻型工件跨工位转运场景设计，区别于地面输送设备，其依托架空双轨布置，可完全规避地面作业通道的人流、物流交叉干扰，在机加工车间、装配产线的上部空间完成物料周转，尤其适合CA6140这类普通车床集群的工序间工件输送，不用占用地面叉车、人工推车的通行空间，能有效压缩车间内部的物流通道占比，提升生产区域的实际使用面积。从结构功能来看，主体上部为弧形顶的封闭舱体结构，舱体侧面预留有嵌入式的安装槽位，可直接加装传感元件、定位挡块或是物料夹持机构的固定座，舱体内部预留的空腔可容纳驱动控制模块、供电组件或是小型工件的承载腔，弧形顶面设计一方面可降低运行过程中的风阻，

　　另一方面也能避免车间顶部落尘、切削液飞溅在舱体积攒，日常清理维护时仅需擦拭弧面即可，没有直角积尘的死角。下部的支撑腿采用大弧度过渡的一体式结构，直接连接上部舱体与下部的行走滑块安装位，支撑腿内侧做了内凹的避让空间，可容纳轨道侧的供电滑触线、位置检测码条等附属组件，不会在载具运行过程中出现剐蹭干涉。底部配套的双平行导轨为标准重载直线导轨结构，导轨的安装面做了沉头孔预留，可直接通过T型螺栓固定在架空的钢梁支座上，导轨的跨距经过匹配计算，刚好适配支撑腿下端的两个滑块安装位，安装时仅需保证两根导轨的平行度公差在0.1mm/m以内，即可保证载具运行过程无卡滞。设计过程中优先考虑了载具的运行稳定性，上部舱体的重心位置经过调校，

　　整体重心落在两根导轨的中心对称面上，即使载具单侧搭载工件，也不会出现偏载侧翻的风险，舱体与支撑腿的连接位置做了加厚的加强筋结构，可承受额定载荷下的启停冲击，不会出现长期运行后的连接位置开裂问题。外形尺寸方面，舱体主体宽度适配常规轻型输送的载荷需求，整体高度控制在架空层的净空要求范围内，不会与车间顶部的消防管道、照明桥架产生干涉，下部导轨的安装边界预留了足够的维护空间，后期更换滑块、调整导轨精度时，不需要拆解上部舱体即可完成操作。支撑腿的外侧做了圆弧倒角处理，没有尖锐的外凸棱角，可避免运维人员在架空层巡检时出现磕碰划伤，舱体前端的透明视窗位置预留了安装卡槽，可加装亚克力透明挡板，既可以观察内部组件的运行状态，也能防止内部组件脱落坠下，

　　满足高空作业的安全防护要求。在实际应用中，这款结构可根据输送载荷的不同调整舱体壁厚，若搭载较重的机加工工件，可将舱体材质替换为铸铝件，若为轻型零件输送，采用钣金焊接结构即可降低制造成本，导轨部分可根据输送行程长度拼接标准段导轨，不需要定制整长轨道，大幅降低现场安装的施工难度。载具的行走驱动可根据需求选择侧边摩擦轮驱动或是齿轮齿条驱动，支撑腿侧面预留的安装平面可直接固定驱动电机的安装座，不需要额外焊接支架，整体结构的模块化程度较高，可快速适配不同的输送场景需求。
