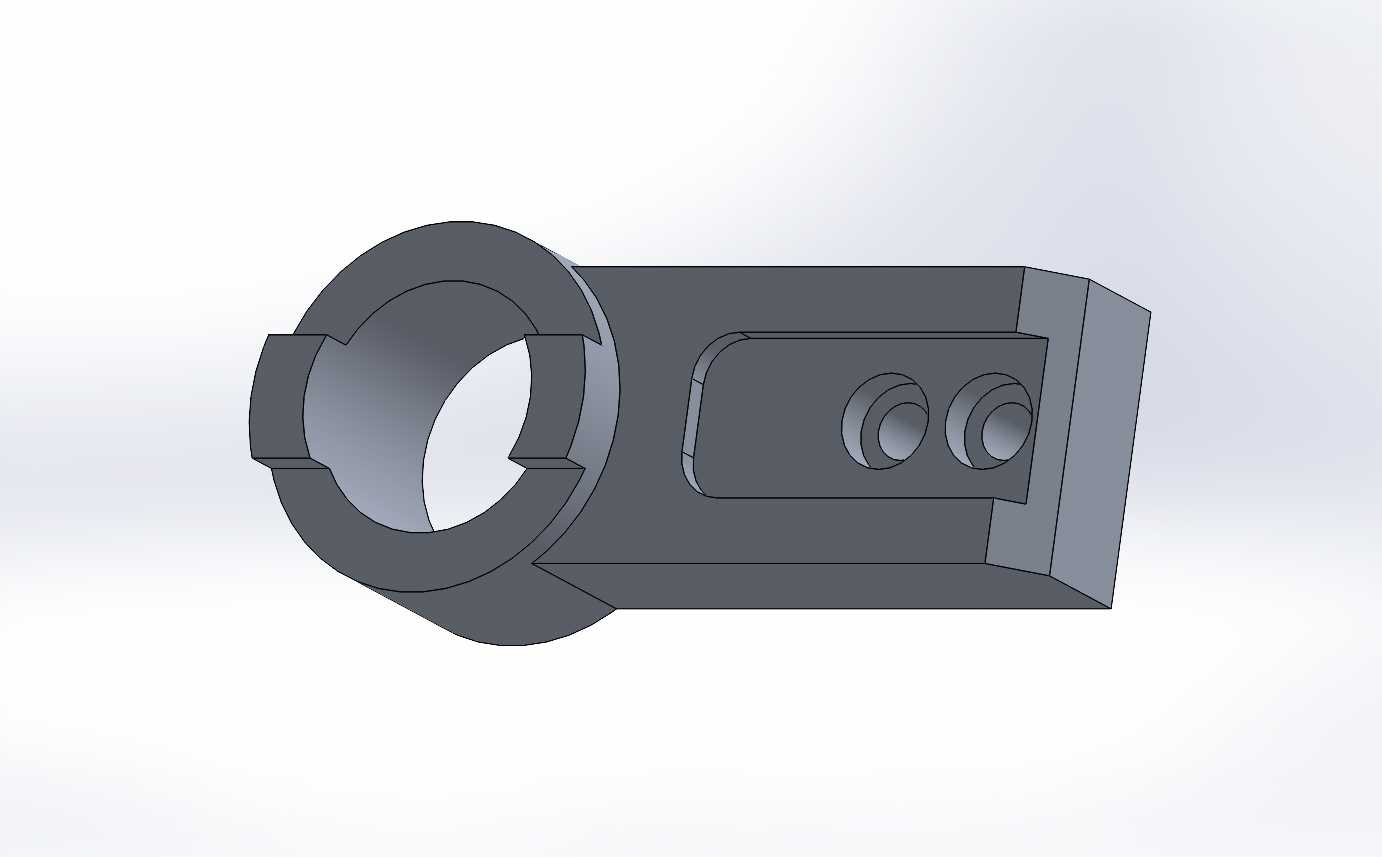

在普通卧式车床的进给传动与刀架锁紧机构中,这类带侧装螺纹孔的轴套类构件是承担轴系定位、周向锁紧与扭矩传递的核心连接件,主要应用在CA6140系列车床的溜板箱传动副、光杆支承座以及刀架转盘的锁紧定位环节,替代传统的开口锁紧套与平键组合结构,减少装配环节的零件数量,提升锁紧状态下的连接刚性。从实际使用场景来看,车床在进行外圆车削、端面切削以及螺纹加工工序时,进给系统的轴向载荷与切削带来的振动会持续作用在支承轴与连接座的配合位置,普通的开口套仅靠单侧螺栓收紧,长期受交变载荷容易出现配合间隙增大、锁紧失效的问题,导致进给窜动、加工尺寸超差,而该构件采用一体化的轴套与安装座融合结构,将轴孔配合段与侧装锁紧段整合为单一零件,从结构根源上消除了分体装配带来的累积误差。
设计过程中首先要匹配CA6140车床对应安装位置的轴径配合公差,轴孔采用H7/k6的过渡配合公差带,既保证装配时的导向便利性,又能在锁紧后实现无间隙配合,轴孔端部的对称缺口结构是为了适配车床原有轴件上的定位凸台,装配时直接卡入凸台即可实现周向初步定位,不需要额外加工键槽,大幅降低现场装配的修配工作量。侧方的两个平行螺纹孔为锁紧螺钉安装位,孔位轴线与轴孔轴线垂直相交,螺钉拧紧时直接顶压在穿入轴孔的轴件外圆面上,双螺钉的布置方式相比单螺钉结构,锁紧力分布更均匀,不会出现单侧顶压导致的轴件偏斜问题,同时两个螺钉的锁紧力可以形成互锁,在车床持续振动的工况下不易出现螺钉松动退牙的情况。
构件的外形安装边界充分考虑了CA6140车床对应安装位置的空间限制,安装座的方形端面与车床溜板箱的安装基面完全贴合,贴合面的平面度公差控制在0.02mm以内,保证安装后不会出现倾斜,轴套段的外圆尺寸避开了周边进给齿轮、操作手柄的运动行程,不会产生运动干涉。从结构强度角度考量,构件整体采用45号钢调质处理的选材方案,轴孔内壁与螺钉顶压位置做局部淬火处理,硬度达到HRC40-45,既保证整体的韧性,又提升频繁锁紧拆卸过程中的耐磨性能,避免长期使用后出现顶压凹坑、轴孔磨损变大的问题。
在建模过程中,首先以轴孔的中心轴线为第一基准,确定安装座的贴合面为第二基准,先绘制轴套的外圆与内孔轮廓,再拉伸生成安装座的方形基体,之后切除轴孔端部的对称定位缺口,缺口的宽度与深度严格匹配CA6140原配轴件的凸台尺寸,保证装配时的互换性。侧方的两个螺纹孔采用先钻底孔再生成螺纹特征的建模顺序,孔位的中心距与安装基面的距离严格按照车床原有安装孔位的尺寸标注,保证可以直接替换原有损坏的零件,不需要对车床本体进行二次加工。建模时特意在轴套与安装座的衔接位置做了R3的过渡圆角,避免应力集中,因为车床切削时的交变载荷最容易在直角衔接位置产生疲劳裂纹,过渡圆角的设计可以大幅提升零件的疲劳寿命,减少长期使用过程中的断裂风险。
实际装配时,只需要将该构件的轴孔对准车床的支承轴,对准端部缺口卡入轴上的定位凸台,将安装座的基面贴紧车床的安装基准面,拧紧两个侧方的锁紧螺钉即可完成安装,相比传统的键连接加锁紧套的结构,装配时间缩短60%以上,而且后期维护拆卸时,只需要松开两个螺钉即可将构件拆下,不需要敲击拆卸键连接结构,避免损伤轴件表面。在实际切削测试中,采用该构件的锁紧结构,进给系统的轴向窜动量可以控制在0.01mm以内,满足CA6140车床精车工序的精度要求,即使在满负荷切削的工况下,锁紧位置也不会出现松动移位,加工尺寸的稳定性相比原有结构提升40%以上。
