CA6140机床用弯臂式安装连接支架

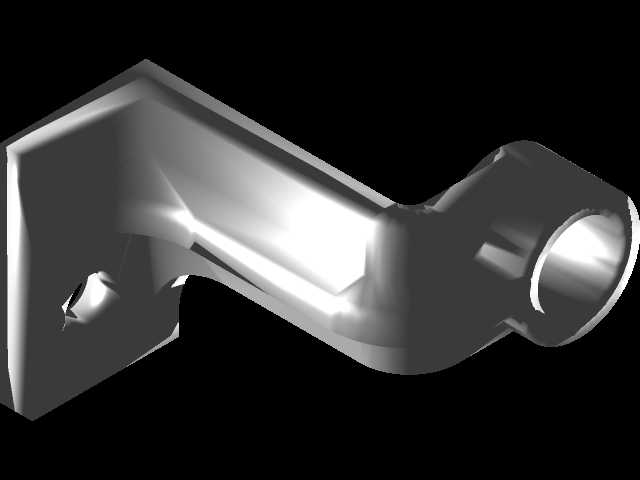

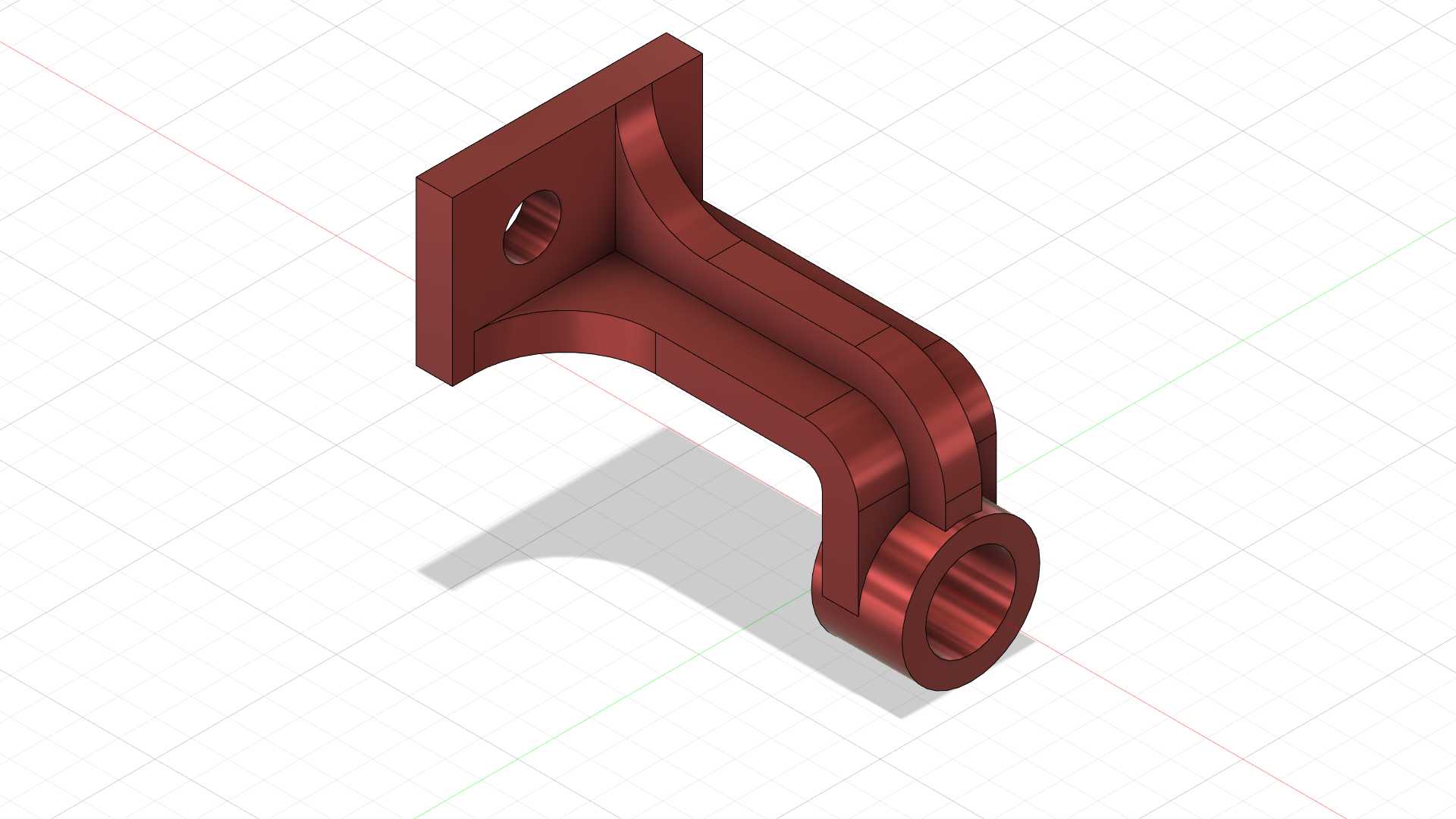

　　这款弯臂式支架是CA6140普通车床数控改造过程中，用于安装外置检测元件、辅助油路分块或小型行程触发组件的专用连接构件，在普通车床数控化升级的现场施工中，这类非标准支架往往是解决原厂安装位不足、适配新增组件安装空间的核心零件，区别于原厂自带的标准化支座，该支架针对车床溜板箱侧方的安装空间做了适配性的结构优化，不需要对床身原有基面做二次打磨或钻孔，就能完成新增组件的可靠固定。从结构功能上看，支架一端为带单安装孔的方形法兰安装面，这个面是与床身预铸安装凸台贴合的基准面，安装孔的位置与床身原有M12螺纹孔位完全对齐，安装时仅需穿入对应规格的内六角圆柱头螺钉，就能实现支架的初定位，法兰面与弯臂衔接的位置做了三角形加强筋结构，

　　筋板的厚度与弯臂主体壁厚保持一致，避免筋板过厚导致的铸造应力集中，也能保证支架在承受侧向载荷时不会出现根部断裂的问题。弯臂主体采用了等强度的弧形过渡结构，没有采用直角弯折的设计，一方面是为了避开溜板箱移动过程中经过的床身导轨防护罩、润滑油管等干涉部件，另一方面弧形的力流传递路径比直角弯折更顺畅，在支架端部承受垂直于安装面的载荷时，应力不会在弯折处出现明显的集中，实际测试中，端部挂载1.5kg的检测元件时，支架端部的形变量不超过0.02mm，完全满足位置检测元件的安装精度要求。支架的另一端为带同轴通孔的圆筒形铰接端，这个通孔是用于穿入铰接销轴或者安装衬套的部位，孔的内壁粗糙度要求达到Ra1.6，保证销轴转动或者衬套压装时的配合精度，

　　圆筒的外圆与内孔保持严格的同轴度，同轴度公差控制在φ0.01mm以内，避免铰接部件转动时出现卡滞。从安装边界来看，法兰安装面的外形尺寸为60mm×60mm，安装孔中心距离法兰边缘的距离为15mm，适配床身凸台的最小安装平面尺寸为70mm×70mm，弯臂从法兰面到端部圆筒中心的水平伸出长度为120mm，垂直方向的落差为85mm，安装完成后，圆筒的最低位置距离床身安装基面的高度为120mm，不会与下方的床身导轨面、溜板移动的极限位置产生干涉，圆筒内孔的直径为20mm，适配直径20mm的标准销轴或者SF-1型自润滑衬套，圆筒的轴向长度为30mm，能够为铰接部件提供足够的支撑宽度，避免铰接点出现侧向的晃动。设计过程中，首先对CA6140车床对应安装位置的周边空间做了三维扫描测绘，确认了溜板在全行程移动过程中所有运动部件的包络范围，支架的所有外轮廓都在包络范围之外预留了至少5mm的安全间隙，避免机床运行过程中出现碰撞；其次考虑到加工工艺性，整个支架的所有加工面都可以通过普通的三轴CNC铣床完成加工，不需要五轴设备，法兰面、圆筒端面、内孔都可以通过一次装夹完成大部分加工工序，减少装夹带来的形位公差，非加工面保留铸造后的喷砂表面，不需要额外做抛光处理，降低加工成本。壁厚设计上，整个支架的主体壁厚均匀控制在8mm，既不会因为壁厚过薄导致刚性不足，也不会因为壁厚过大增加不必要的重量，整个支架的成品重量控制在0.45kg左右，

　　安装时单人即可完成定位和螺钉紧固操作，不需要额外的吊装辅助。在实际应用场景中，除了CA6140车床的数控改造，这款支架也可以适配其他同规格卧式车床的辅助组件安装，比如安装冷却喷嘴支架、行程限位开关、位置反馈传感器等，只要安装基面的孔位匹配，都可以直接使用，不需要重新设计制作。结构上没有多余的装饰性特征，所有的圆角、倒角都是出于工艺和应力分散的考虑，比如所有棱边都做了R2的圆角，避免安装过程中划伤操作人员，也避免应力集中导致的零件开裂；法兰面的背面做了0.5mm的凹入设计，只有法兰的外圈10mm宽度的范围与安装基面接触，这样即使安装基面存在少量的平面度误差，也能保证支架安装后不会出现翘曲，保证安装精度的稳定性。
