CA6140车床立式支撑定位基座结构

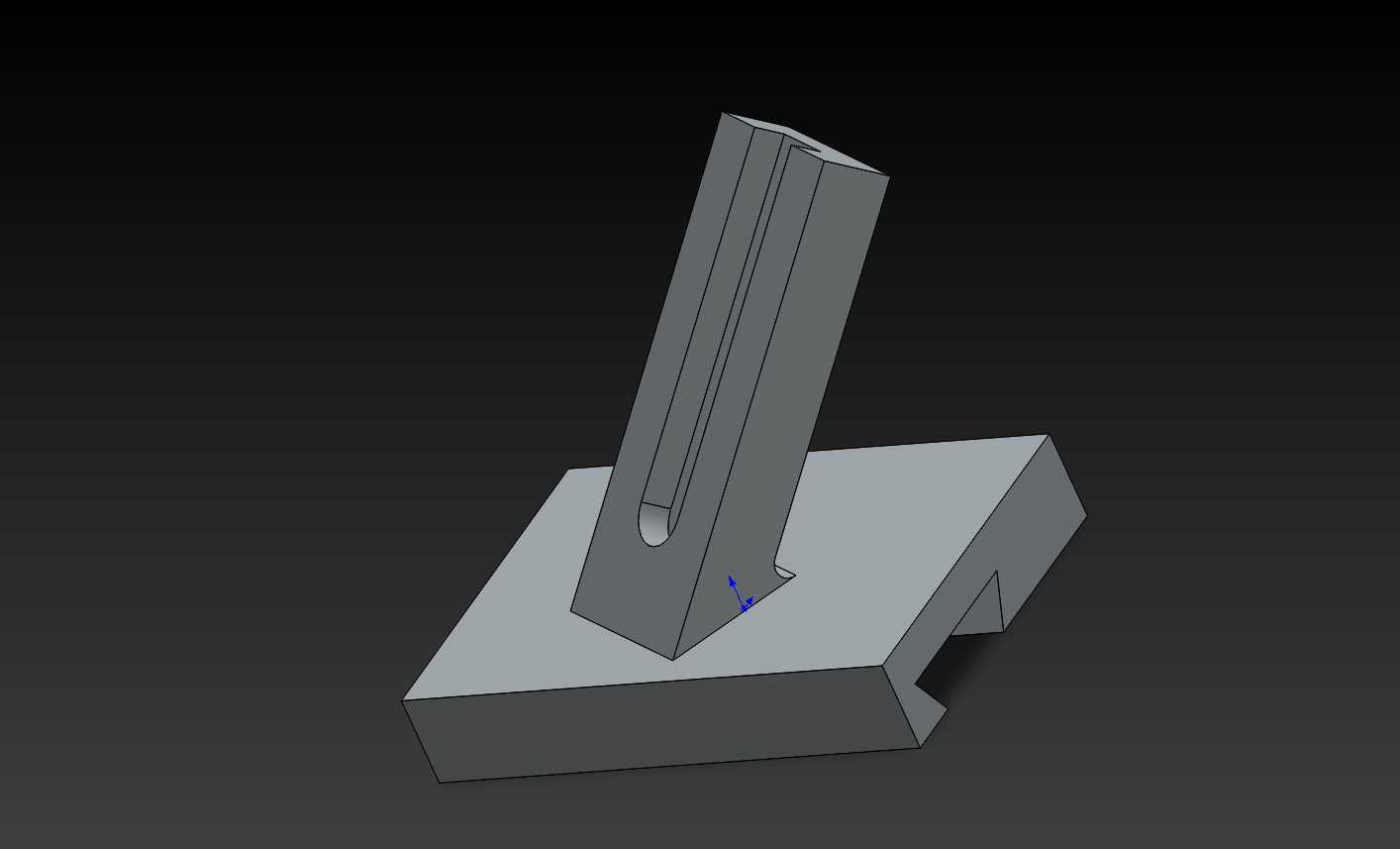

　　在普通卧式车床的日常加工场景里，这类立式支撑定位基座属于机床辅助工装与床身附件衔接的核心构件之一，主要承担工件装夹过程中的侧向定位、细长轴类零件加工时的辅助支撑，或是专用工装夹具的安装承载功能。从结构形态来看，构件分为下部梯形安装底座与上部带通槽的立式支撑臂两部分，底座采用单侧带定位卡口的梯形截面设计，安装时可直接卡入车床床身的导轨安装槽内，无需额外加工复杂的安装孔位，卡口的斜面与导轨侧面的贴合精度控制在0.02mm以内，能够保证安装后基座整体与床身导轨的平行度误差不超过0.03mm/100mm，避免支撑过程中出现定位偏移。上部的立式支撑臂采用等截面矩形结构，臂身开设的纵向通槽主要用于安装可调式定位块或是支撑顶紧螺钉，

　　通槽的宽度公差按照H7级精度设计，可适配标准规格的T型螺栓，方便根据不同的工件加工高度调整支撑位置，支撑臂与底座的衔接处采用圆弧过渡结构，能够有效降低切削加工过程中振动带来的应力集中问题，避免长期交变载荷下衔接部位出现裂纹。设计这类构件时，首先要考虑的是车床加工时的切削载荷传递路径，底座与床身导轨的接触面积经过反复核算，在保证安装便捷性的前提下，尽可能增大贴合面的接触面积，将支撑臂承受的径向切削力均匀分散到床身导轨面上，避免局部压强过大造成导轨面压伤。支撑臂的高度设计参考了CA6140车床的中心高参数，保证支撑点的高度调节范围能够覆盖车床常用加工直径的工件中心高度区间，不会出现支撑位置过高或过低导致的工件装夹干涉问题。安装边界方面，

　　底座的总宽度控制在120mm以内，长度为180mm，安装后不会与车床的刀架运行轨迹产生干涉，支撑臂的厚度为40mm，在保证结构刚性的前提下，尽可能减少对加工区域操作空间的占用，操作人员在装夹工件、更换刀具时不会被支撑臂磕碰。从实际使用场景来看，这类基座除了用于细长轴加工的跟刀架辅助支撑外，还可作为小型专用夹具的安装基体，比如在车床上加工偏心零件时，可在基座上安装定位挡块，快速完成工件的周向定位，减少找正时间；在进行批量零件的端面钻孔加工时，也可在支撑臂的通槽上安装钻套导向装置，提高钻孔的位置精度。构件的所有棱边都做了R2的倒角处理，一方面是为了去除加工毛刺，避免操作人员安装时划伤，另一方面也能够减少应力集中点，提升构件的疲劳强度。

　　支撑臂与底座的连接采用整体式结构设计，相比焊接式结构，整体铣削加工的构件刚性更好，长期承受切削振动时不会出现焊缝开裂的问题，材质选用45号钢，经过调质处理后硬度达到HB220-250，既有足够的强度承受切削载荷，也具备一定的韧性，避免受冲击载荷时发生脆断。在建模过程中，需要重点关注底座卡口的尺寸与CA6140车床导轨的截面尺寸匹配度，卡口的两个定位斜面的角度要与导轨斜面角度完全一致，否则安装后会出现间隙，切削过程中容易产生振动，影响加工表面质量；支撑臂上的通槽两侧面的平行度公差需要控制在0.015mm以内，保证安装在槽内的调整螺栓能够顺畅滑动，不会出现卡滞问题。另外，底座的底面平面度公差要求为0.02mm，保证与导轨面贴合时没有翘曲，否则会导致基座安装后出现倾斜，直接影响支撑定位的精度。这类构件虽然不属于车床的原厂标配部件，但在实际生产现场的工装改进中应用十分广泛，很多机加工车间都会根据自身的加工需求自制类似的支撑基座，用于拓展普通车床的加工适配范围，降低专用夹具的制作成本，在小批量多品种的零件加工场景下，这类可调式支撑基座的实用性甚至高于部分专用工装，能够大幅缩短生产准备周期，提升设备的加工适配能力。
