机床用异形法兰式定位连接座结构

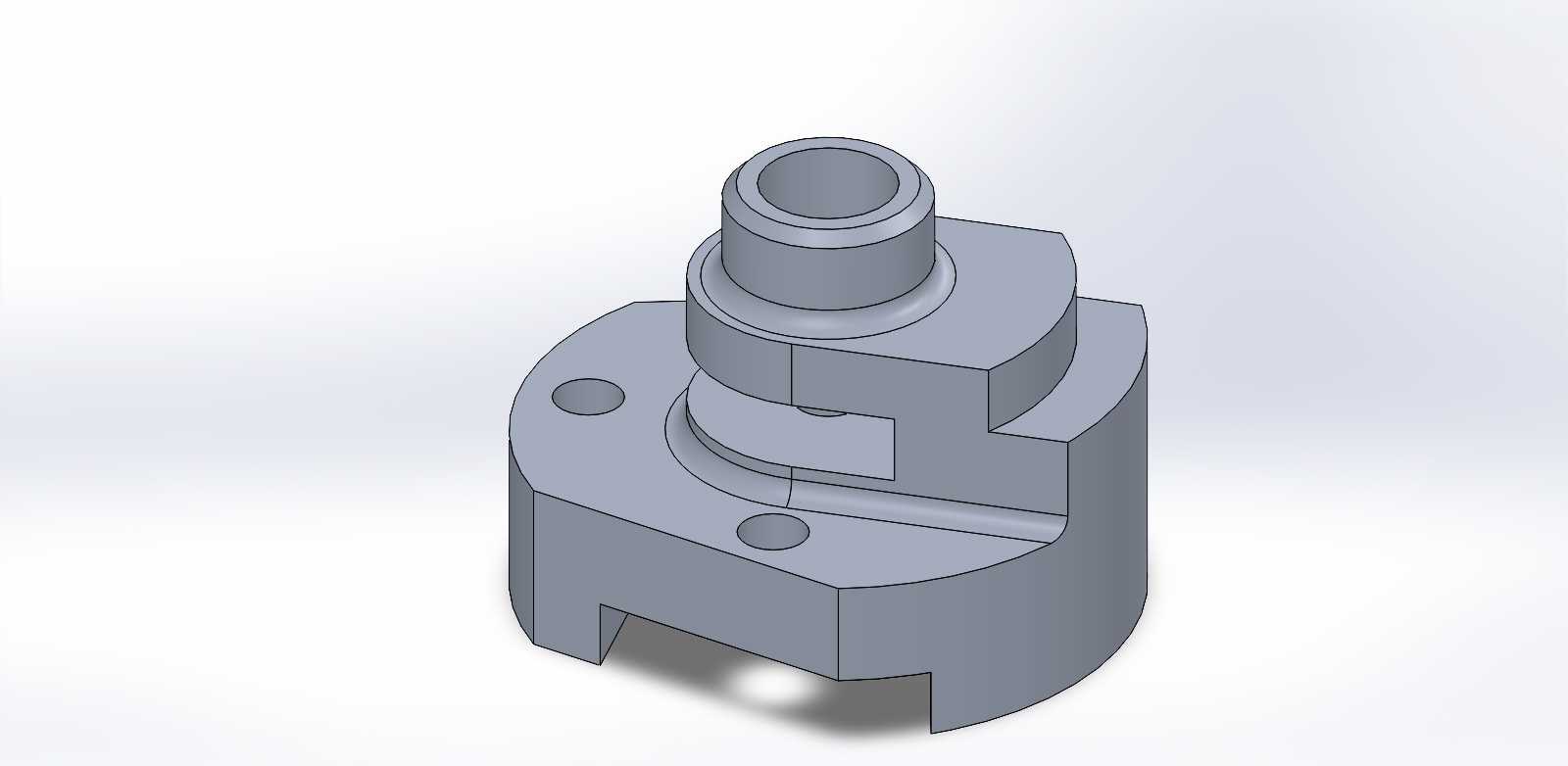

　　这类异形带凸台的连接定位座，多应用在普通车床的进给机构定位单元、小型工装夹具的转角定位工位，承担轴类零件的同轴定位、相邻功能模块的刚性连接作用，在CA6140这类普通卧式车床的溜板箱辅助定位、刀架预定位结构中十分常见。从结构设计逻辑来看，上部的阶梯凸台是核心的定位基准面，内孔采用H7级公差设计，用于穿过定位心轴或者连接小直径导杆，凸台的外圆柱面可作为轴承衬套、密封件的安装位，阶梯处的轴肩端面直接承受轴向的定位抵紧力，设计时特意将轴肩处做了0.5mm的退刀槽结构，避免装配时零件端面无法完全贴合，同时也给加工时的车削工序留出退刀空间，减少刀具磨损。下部的盘式基座采用半圆柱加直边的异形轮廓，并非整圆设计，

　　一方面是为了适配安装工位的狭窄空间，避开相邻的走线槽、润滑油路位置，另一方面两个对称分布的光孔是安装固定位，孔位做了锪平处理，能够让内六角螺栓的头部完全沉入，不会突出基座表面干涉其他运动部件。基座底部开出的对称缺口是定位卡槽，能够卡在安装基板的定位凸条上，抵消零件工作时受到的周向扭转力，避免仅靠螺栓固定出现的松动偏转问题，这种卡槽加螺栓的双重固定方式，在机床往复运动的工位上可靠性远高于单一螺栓固定。从安装边界尺寸来看，上部凸台的总高度控制在基座直径的二分之一左右，保证定位长度足够的同时不会因为凸台过长导致刚性不足，受力时出现摆偏；基座的两个安装孔中心距与安装基板的孔位完全匹配，设计时孔位公差控制在±0.02mm，

　　保证装配时无需额外修配即可顺利安装。内孔的粗糙度要求达到Ra1.6，与配合轴的间隙控制在0.01-0.02mm之间，既保证装配时能够顺利推入，又不会因为间隙过大导致定位精度丧失。基座与上部凸台的衔接处做了圆弧过渡，避免应力集中，因为机床运行时会产生持续的振动，直角衔接处很容易在长期交变载荷下出现裂纹，圆弧过渡能够大幅提升零件的疲劳强度。侧面的直边结构除了避让空间之外，还可以作为传感器的感应面，在工位上安装接近开关时，能够通过直边的位置检测判断连接座是否到位，不需要额外加装感应挡片，简化了整体结构。这类零件的加工流程一般是先车削加工上部阶梯凸台和内孔，保证同轴度要求，再通过铣削加工下部的异形轮廓、卡槽和安装孔，

　　最后对各个定位面做精磨处理，保证尺寸精度和形位公差满足装配要求。在实际使用场景中，这类零件不需要做额外的表面处理，只要做好基础的防锈处理即可，因为机床内部有润滑油持续润滑，工作环境相对稳定，不会出现严重的腐蚀问题。设计时还需要考虑零件的重量，在保证刚性足够的前提下，基座非配合面可以适当做减薄处理，降低运动部件的整体惯量，尤其是在需要随刀架往复移动的工位上，零件重量过大会增加进给机构的负载，长期运行会加剧导轨和丝杠的磨损。
