1998款GT1赛车空气动力学后视镜结构设计

　　这款后视镜的结构设计完全围绕GT1组别赛车的高速行驶工况展开，区别于民用车辆后视镜的设计逻辑，其核心优先级首先是空气动力学性能，其次才是后方视野获取需求。在GT1赛车200km/h以上的持续高速行驶场景中，外后视镜作为车身侧面突出的部件，会产生不小的气动阻力，同时还会在后视镜尾部形成紊流，干扰侧箱、尾翼的进气效率与气流走向，因此这款后视镜采用了拉长的水滴形主体轮廓，从安装基座向镜壳末端平滑收窄，尽可能让气流顺着镜壳表面顺畅剥离，避免在镜后形成大范围的低压涡流区。

　　从结构细节来看，镜壳表面设置了四道平行的纵向导流槽，这一设计并非装饰结构，而是用于梳理流经镜壳侧面的气流，将原本会在镜侧形成乱流的气流分层引导，既可以降低高速行驶时的风噪，也能减少气流对镜身的冲击振动，避免高速状态下镜面抖动影响车手观察后方车况。镜壳与车身连接的安装基座采用了宽面贴合的翼型结构，安装面完全匹配GT1赛车车门前方A柱下方的车身曲面，安装时不需要额外修改车身覆盖件，基座与镜壳主体采用一体化过渡设计，没有突兀的连接棱角，避免在连接位置产生气流分离。

　　在实际使用场景中，这款后视镜需要承受赛道高速行驶下的强风载荷，同时还要应对雨天路面积水被气流裹挟冲击的工况，因此镜壳的壁厚设计采用了渐变结构：靠近安装基座的位置壁厚更大，用于传递风载到车身结构上，镜壳边缘位置适当减薄，在保证结构强度的前提下尽可能降低部件自重，减少对车身前部重量分配的影响。镜面的安装角度预设了12度的外倾角与5度的下倾角，刚好覆盖赛车侧后方三个车身宽度的视野范围，满足赛事规则对后方视野的要求，同时不需要车手在驾驶过程中频繁调整视角，减少注意力分散。

　　设计过程中首先确定的是安装边界条件：安装基座的固定孔位间距、贴合面的曲面弧度完全匹配对应车型的安装点，不需要额外制作转接支架，避免增加额外的气动阻力与安装松动风险。镜身的整体外伸长度控制在180mm以内，既保证足够的视野范围，也不会因为外伸过长增加剐蹭风险，在赛道多车并行的场景下，这个外伸尺寸刚好处于车身侧面的安全轮廓范围内，轮对轮竞争时不容易被其他车辆剐蹭损坏。镜壳末端的收窄角度经过多轮气动验证，气流经过镜壳后会直接导向侧箱进气口的上方，不会干扰进气效率，同时也不会把气流卷到轮胎上方形成额外的升力。

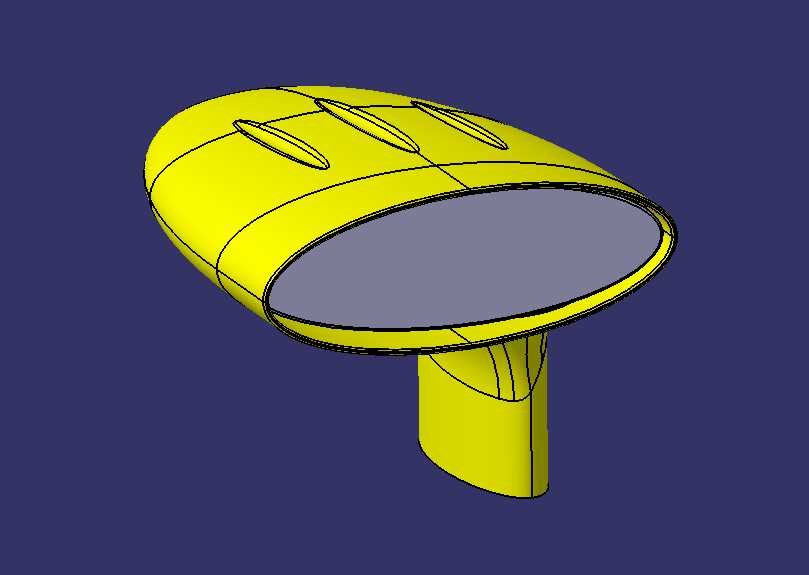

　　不同于民用后视镜集成转向灯、电调、加热等功能的设计，这款赛车后视镜完全做了功能减法，整个部件只保留镜壳、安装基座、镜面固定结构三个核心部分，没有多余的功能附件，最大程度降低部件重量与故障概率。镜壳内部的镜面固定结构采用了嵌入式卡槽设计，镜面直接卡入镜壳内侧的卡槽中，不需要额外的紧固件，在发生轻微碰撞时镜面可以小幅位移缓冲冲击力，不会直接碎裂，赛事维修时也可以快速更换镜面，不需要拆解整个镜壳。镜壳的前缘做了小圆角过渡，避免尖锐边缘在高速行驶时产生尖锐的风噪，同时也符合赛事安全规则对车身外突出部件的圆角要求，防止碰撞时对人员造成额外伤害。

　　从安装适配性来看，这款后视镜的安装基座预留了三个固定点位，采用螺栓直接固定在车身的预埋安装座上，安装完成后镜身的振动频率与车身频率错开，避免高速行驶时产生共振导致镜面模糊。镜壳的内部空间做了密封设计，防止雨天行驶时雨水进入镜壳内部在表面积聚，影响镜面清晰度，同时也避免赛道上的橡胶颗粒、灰尘进入镜壳内部堆积，增加部件重量或者卡滞镜面结构。整个镜身的重心尽可能靠近安装基座位置，减少高速行驶时风载对安装点的力矩，降低固定螺栓的载荷要求，即使在300km/h以上的极速状态下，镜身也不会产生明显的形变，保证视野的稳定性。
