带底座单耳支撑连接臂结构件

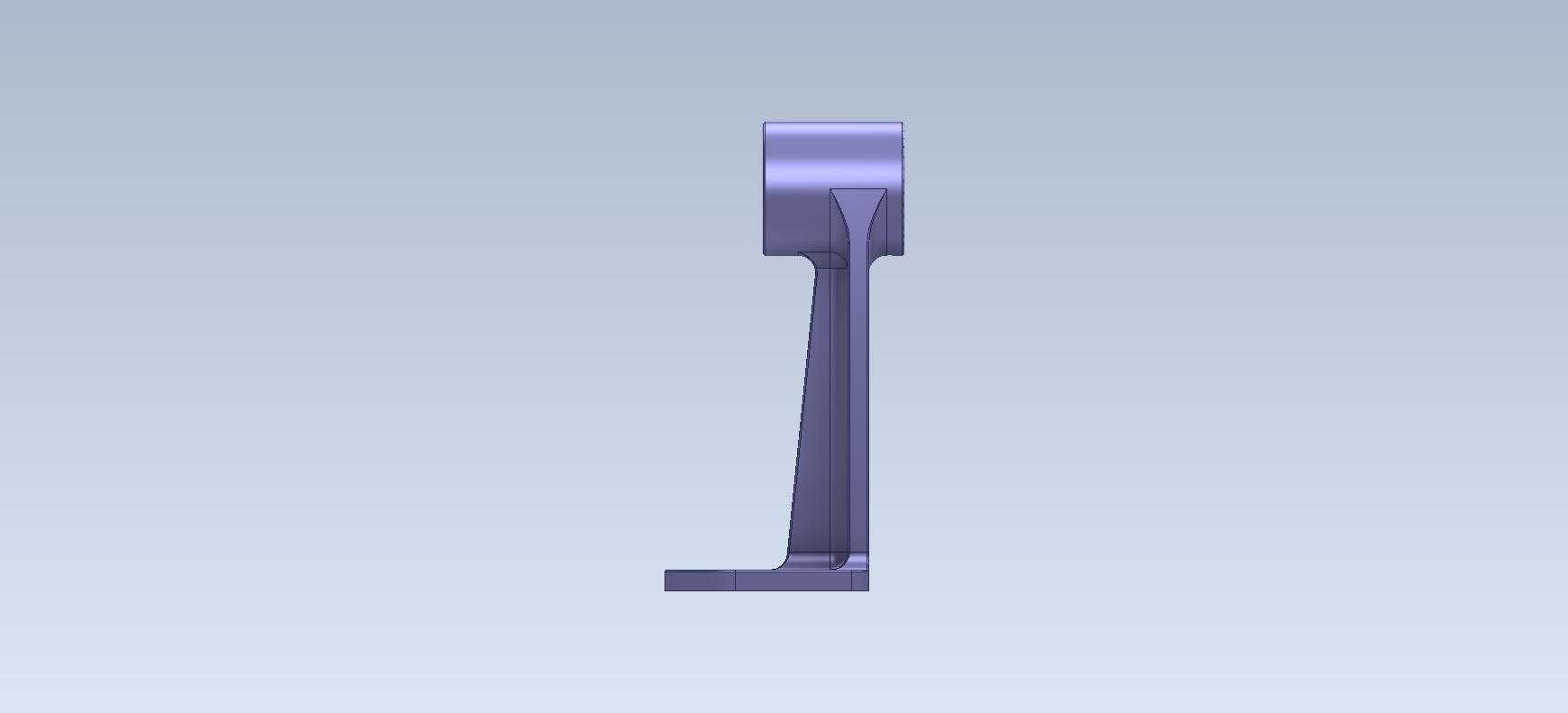

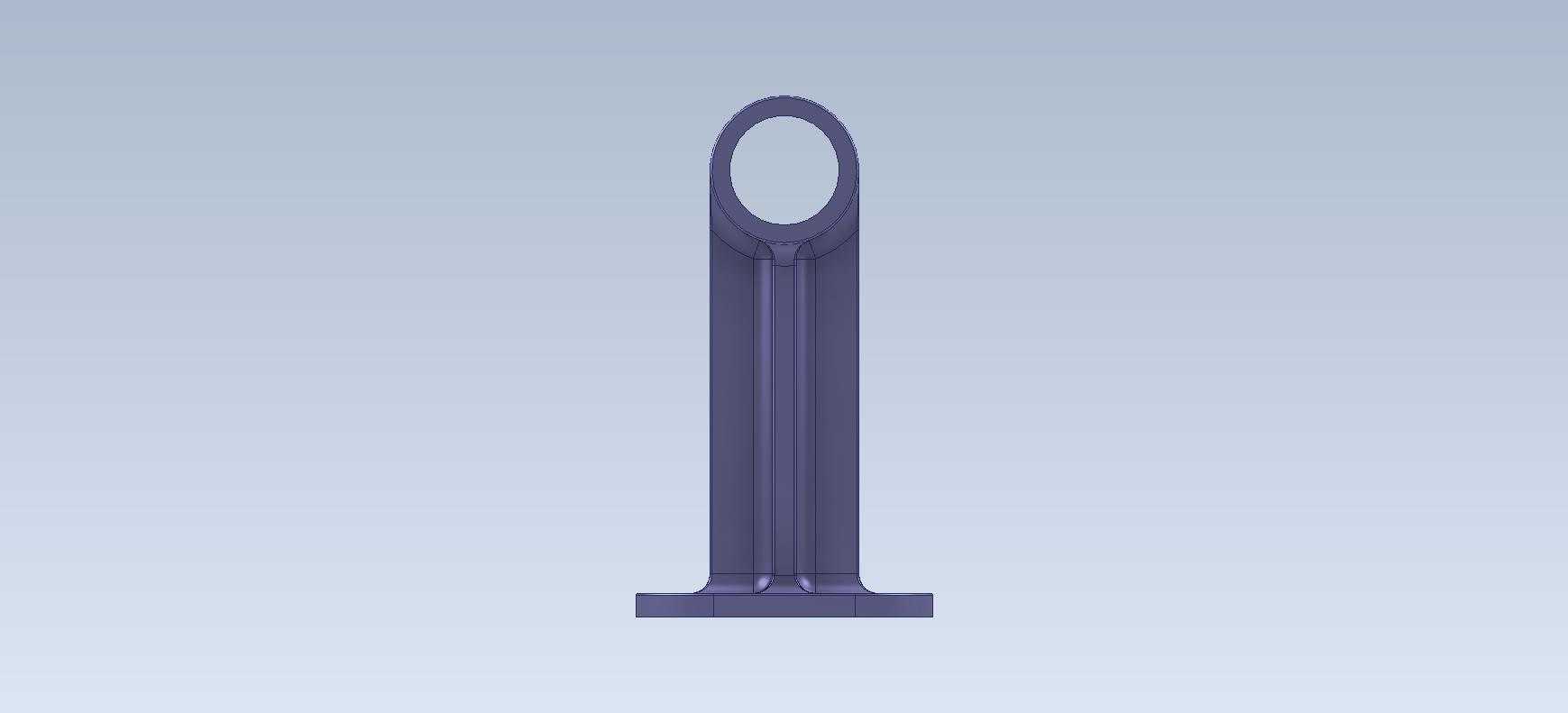

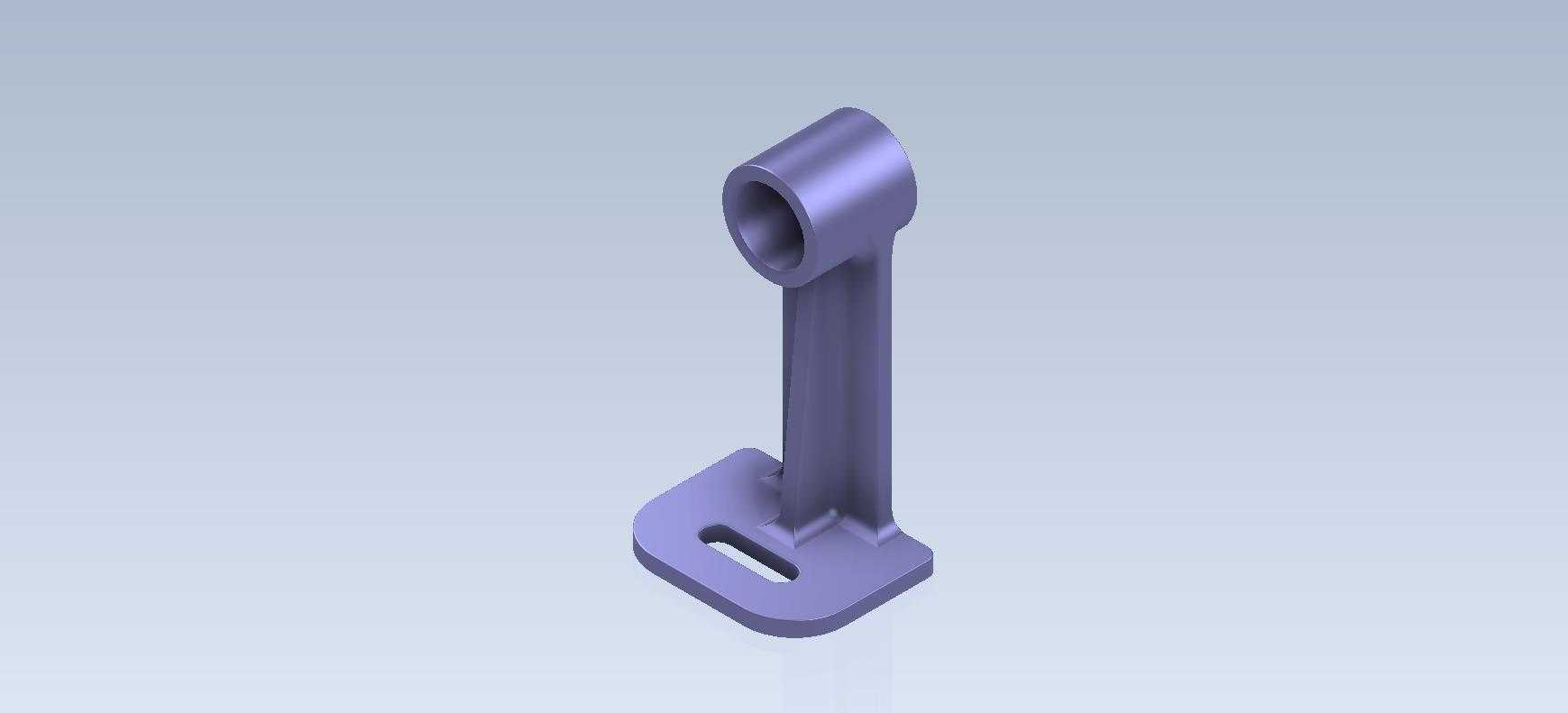

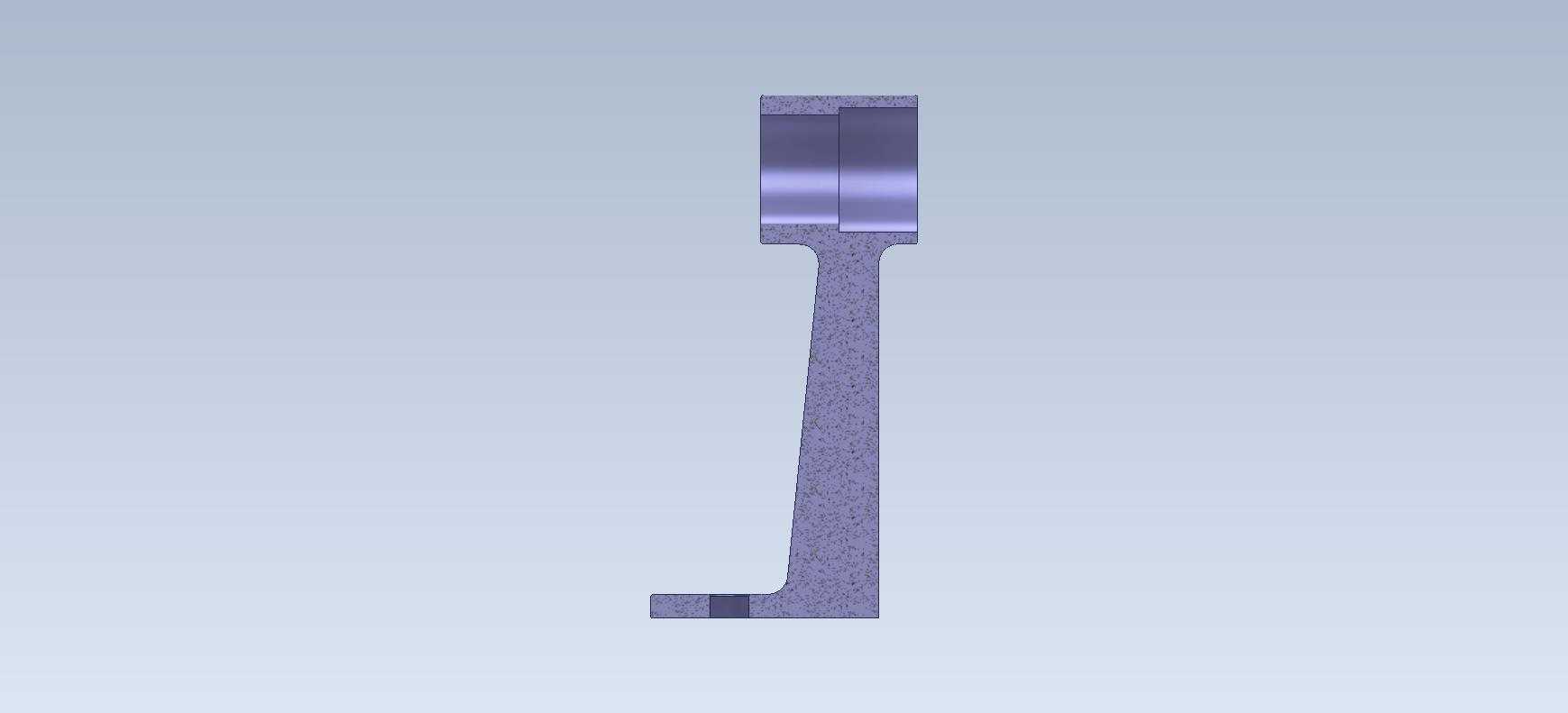

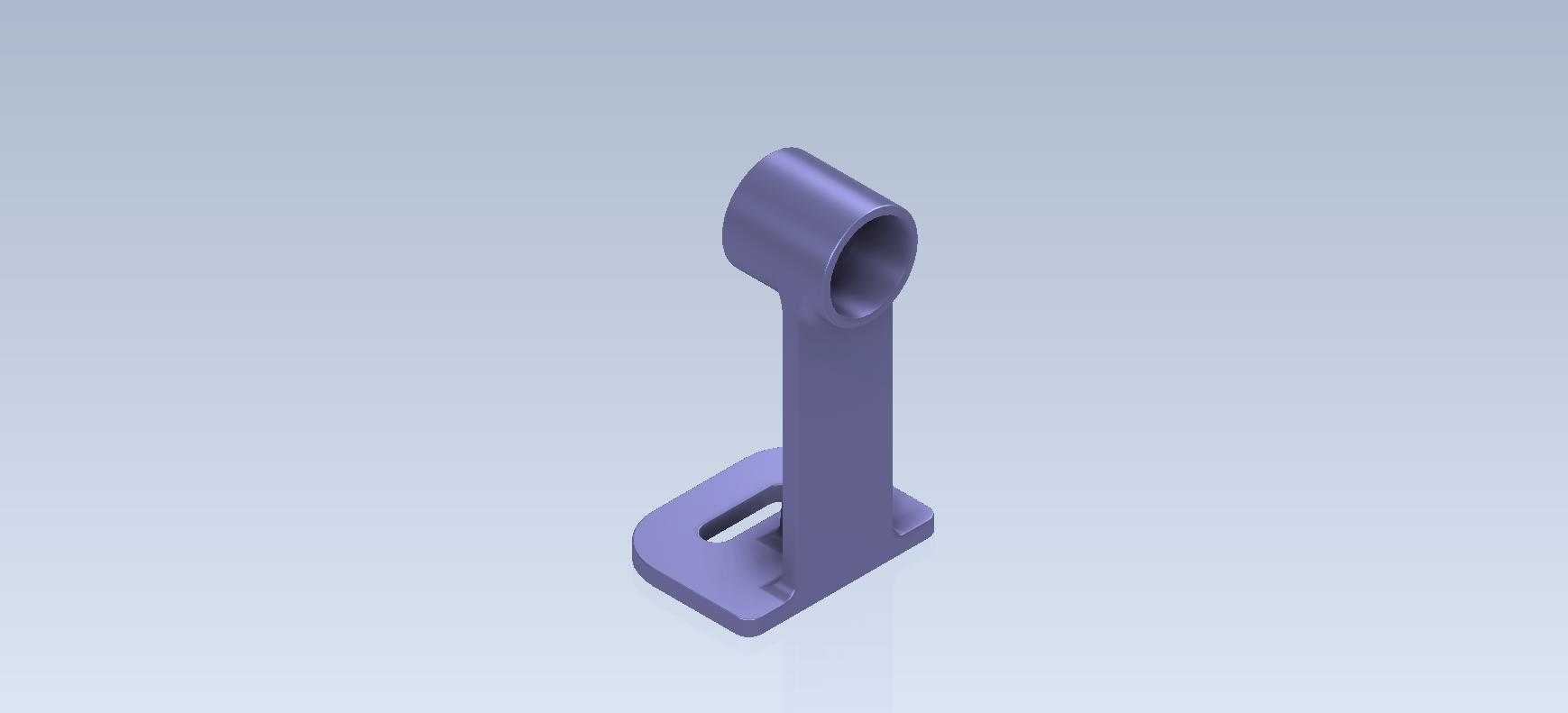

　　该支撑连接臂属于小型机械结构中的传力与定位构件，常见于轻工自动化设备的辅助支撑单元、小型工装夹具的定位支架、检测设备的探头安装支撑结构中，核心作用是为上端安装的功能部件提供稳定的竖向支撑，同时通过底座的安装结构完成与设备基体的可靠固定，传递上部部件的静态载荷与小幅动态载荷，避免上部安装件出现晃动、位移偏差。从结构设计逻辑来看，整体采用一体化成型思路，竖向臂身做等截面过渡设计，既保证了轴向的支撑刚度，又避免了多余材料堆砌带来的重量冗余，臂身上端的单耳通孔结构用于铰接或穿轴固定上部功能件，孔位的同轴度公差控制在IT7级区间，可适配直径匹配的圆柱销、铰接轴，保证上部部件转动或固定时的同轴精度，避免出现卡滞、偏磨问题。

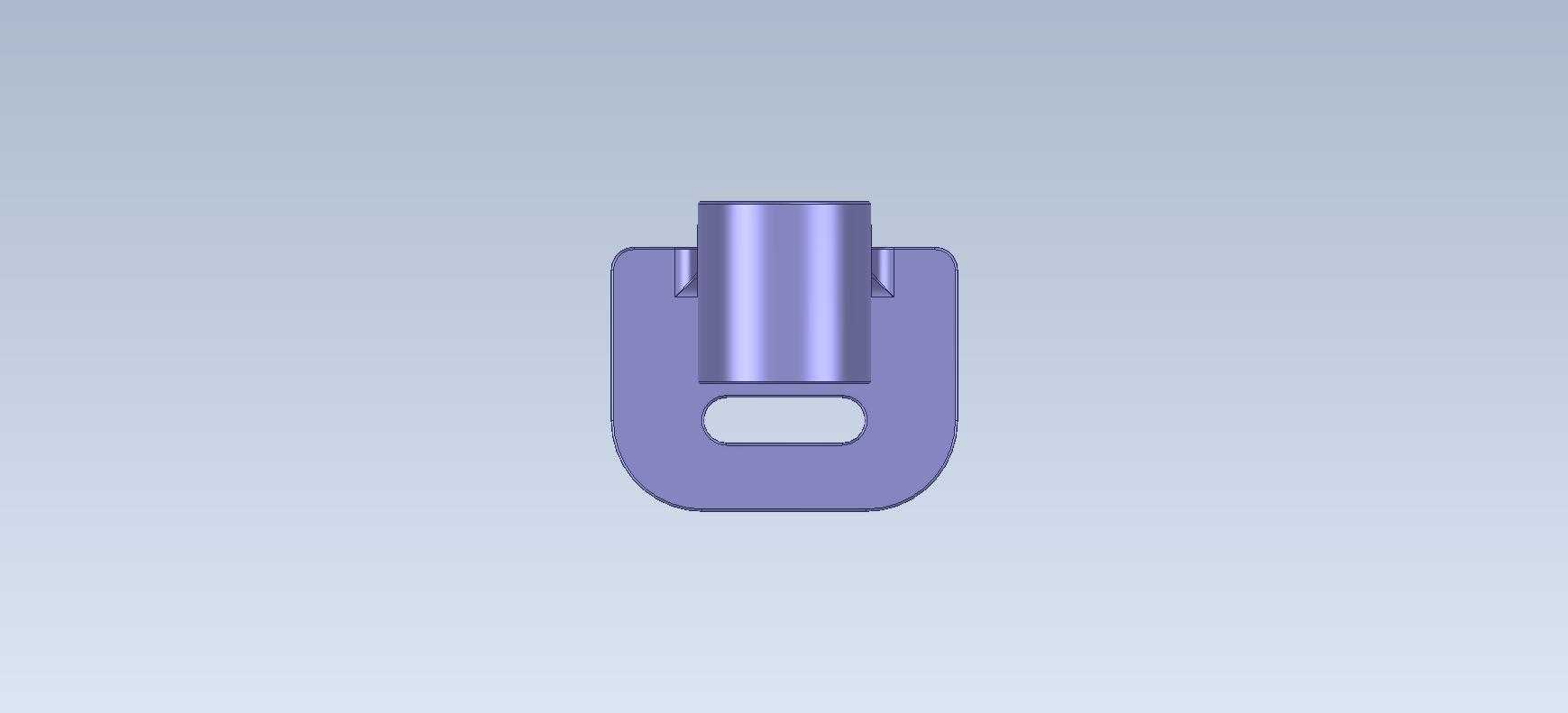

　　下端安装底座采用方形圆角结构，相比直角底座可减少应力集中风险，底座上开设的长条形腰型安装孔，可在安装时提供±3mm的横向位置调整余量，适配设备基体上存在小幅位置偏差的安装螺孔，降低现场装配的对位难度，腰型孔的边缘做了0.5mm的倒角处理，可避免安装时螺栓头刮蹭孔边涂层，也能引导螺栓顺利穿入。设计过程中优先考虑了载荷传递路径的合理性，上部耳孔承受的径向载荷通过竖向臂身直接传递到底座安装面，臂身与底座的衔接位置做了R3的圆弧过渡，可有效分散衔接处的集中应力，避免长期受载后出现根部断裂问题，臂身的截面尺寸经过刚度校核，在承受上部5kg以内的静态载荷时，臂身顶端的挠度变形量不超过0.02mm，可满足多数检测、定位场景的精度要求。

　　外形尺寸方面，整体竖向高度控制在120mm区间，底座轮廓尺寸为40mm×40mm，安装腰型孔的中心距适配常规M6螺栓的安装间距，上端耳孔的内径为12mm，耳孔的轴向长度为20mm，可适配厚度18mm以内的铰接件安装，整体安装边界不超过50mm×50mm×130mm的空间范围，不会占用过多设备内部的安装空间，适合在紧凑的设备腔体内部布置。实际应用场景中，这类支撑臂常被用于光电传感器的安装支架、小型气动管路的固定支撑、工装夹具的侧向定位支撑、小型手动操作机构的传力臂，相比拼接式的支撑结构，一体化结构的支撑臂不存在装配间隙，长期使用后不会出现连接松动的问题，维护成本更低。设计时也兼顾了加工工艺性，整体结构可通过常规铣削加工完成，

　　没有复杂的曲面或内部型腔，普通三轴数控铣床即可完成全工序加工，也适合采用金属3D打印、熔模铸造的方式进行小批量生产，加工后的零件仅需对安装面、耳孔内表面做精加工处理，其余非配合面保留加工原始表面即可满足使用要求，加工成本可控。在装配逻辑上，安装时先将底座贴合设备基体的安装面，穿入螺栓后先不拧紧，通过腰型孔调整支撑臂的横向位置，待上部功能件的位置校准完成后再拧紧固定螺栓，完成安装后上端耳孔穿入铰接轴与上部部件连接，可根据使用需求在耳孔两侧加装平垫或轴用挡圈，避免铰接轴轴向窜动。
