机床用铰接式连接吊耳结构设计

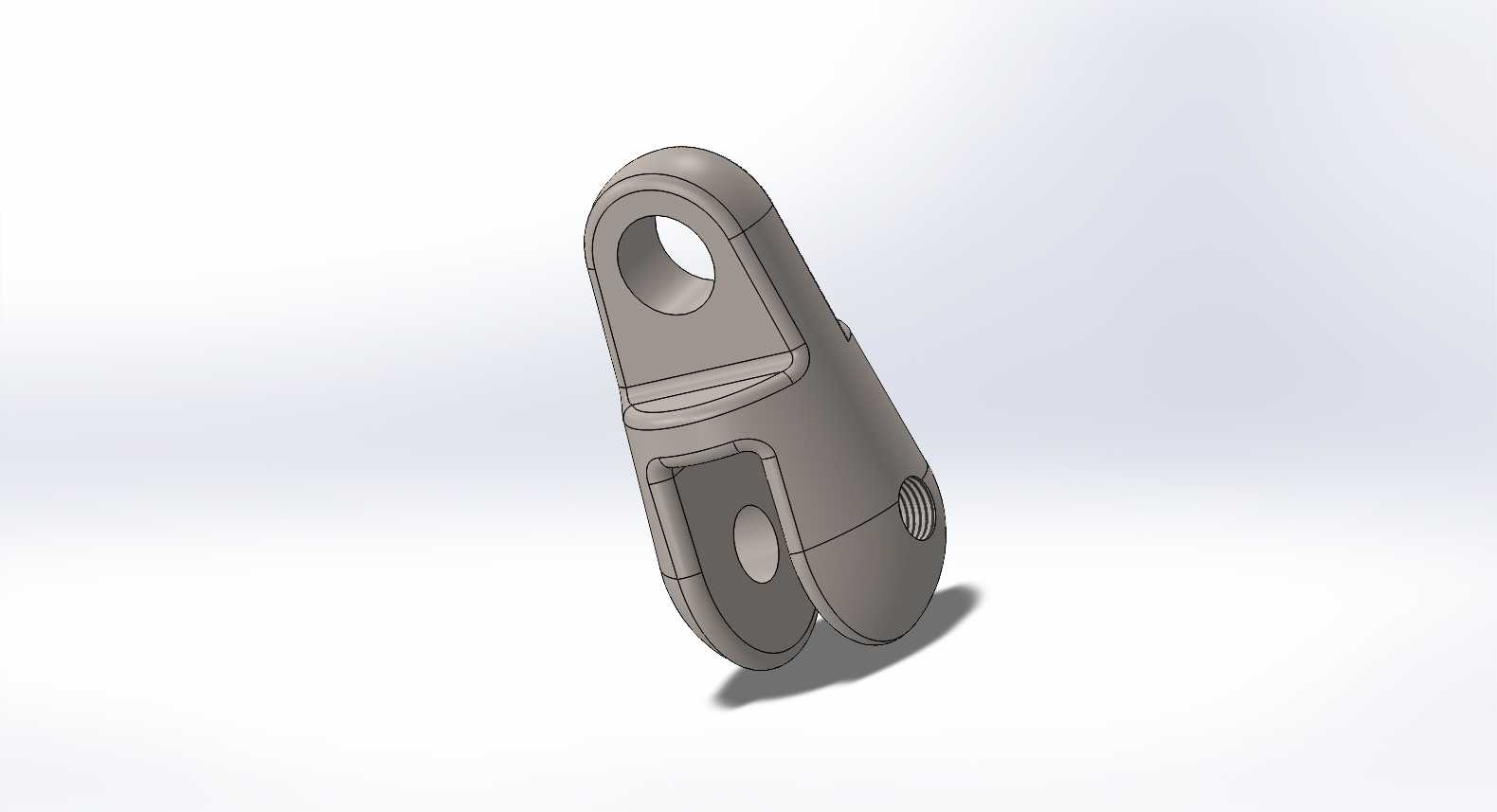

　　这类铰接吊耳结构，在机床加工生产线的工装夹具、工件吊运辅助、活动防护门联动机构中都有高频应用，日常做CA6140车床改造、工装辅具设计时经常会用到同类型的受力连接件。从结构功能来看，这个零件核心是实现两个部件之间的铰接传动，同时承担径向的拉压载荷与小角度的摆动扭矩，上端的通孔用于穿装铰接销轴，和固定端的支座形成转动副，下端的叉形开口结构则是用来卡接待连接的活动部件，侧面的螺纹孔用于安装锁紧顶丝，避免连接销轴在设备运行过程中出现轴向窜动，消除铰接间隙带来的传动误差。

　　做这个零件的结构设计时，首先要核算的是铰接部位的接触应力，上端吊耳的孔边做了加厚的圆弧过渡，没有采用直角转接，就是为了避免载荷作用下的应力集中，毕竟机床运行过程中会有持续的振动载荷，应力集中位置很容易出现疲劳裂纹，直接影响部件的使用寿命。下端叉形结构的两个支臂厚度做了等强度设计，内侧的圆弧槽是和对接件的圆柱端头配合的，装配时可以实现径向的定位，不需要额外增加定位销就能保证对接的同轴度，减少装配时的调整工作量。

　　从安装边界来看，这个零件的整体外形没有突出的锐角棱边，所有外轮廓都做了R2以上的圆角处理，一方面是避免装配时划伤操作人员，另一方面也能减少热处理过程中的开裂风险。上端铰接孔的轴线和下端叉口的对称面垂直度公差控制在0.02mm以内，保证铰接转动时不会出现卡滞，侧面的螺纹孔轴线和铰接孔轴线垂直相交，顶丝锁紧时可以均匀压在销轴的表面，不会出现偏载导致的销轴变形。零件的材质一般选用45号钢调质处理，表面做发黑防锈处理，适配车间多油污、多切削液的工作环境，不需要额外做不锈钢材质的升级，就能满足普通机床辅具的使用寿命要求。

　　实际应用中，这类吊耳结构除了机床领域，在小型自动化设备的连杆传动、工装夹具的快速压紧机构、仓储物流的轻型吊具上也能适配，只要核算好额定载荷下的销轴剪切强度、吊耳本体的拉压强度，调整对应的安装孔尺寸就能快速复用。建模过程中要注意的是，叉形部位的内侧加工面要预留0.2mm的装配间隙，避免零件加工出现尺寸公差时，对接件无法装入叉口内，上端铰接孔的公差带选用H7，和销轴的g6公差配合，既能保证转动的灵活性，又不会有过大的间隙导致传动晃动。很多新手设计这类铰接件时，容易忽略孔边的过渡圆角，直接做直角转接，做有限元受力分析时就能看到直角位置的应力是周边区域的3-4倍，设备运行一段时间就会出现断裂故障，这个结构在所有载荷转接的位置都做了平滑过渡，把应力集中系数降到了1.2以下，完全能满足机床设备连续运行的载荷要求。另外零件下端的开口尺寸是根据对接件的端头直径设计的，开口宽度比对接件直径大0.1mm，装配时可以直接卡入，不需要大幅度撑开叉臂，避免装配时出现塑性变形，侧面的螺纹孔深度是螺纹直径的1.5倍，保证顶丝有足够的锁紧力，即使设备长期振动也不会出现松脱。
