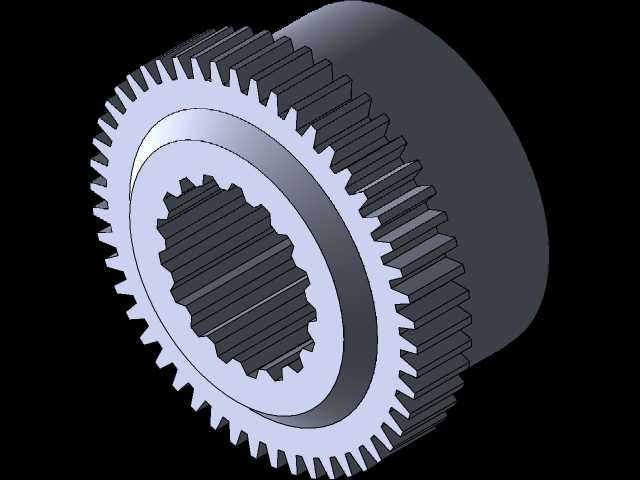

CA6140机床内啮合花键齿轮传动件

　　这款传动件是CA6140普通车床主轴箱内的核心动力传递部件，日常在机床主轴变速、进给动力切换的工况下持续工作，承担着将主轴箱输入扭矩平稳传递到进给机构的作用，属于机床传动链中不可替代的离合啮合类零件。从结构设计来看，零件外侧采用标准渐开线直齿圆柱齿形，齿顶圆、齿根圆的过渡圆角严格遵循机床齿轮的载荷设计规范，齿向公差控制在七级精度范围内，保证啮合时的齿面接触面积不低于齿面总面积的70%，避免长期重载下出现齿面偏磨、点蚀的问题。内侧的矩形花键孔是和主轴花键轴配合的安装位，花键的大径、小径以及键侧的配合公差选用过渡配合等级，既保证装配时能够顺利推入到位，又能在传递大扭矩时不会出现键侧晃动、间隙过大导致的传动冲击。

　　在实际应用场景中，这个零件主要和主轴箱内的滑移齿轮配合完成变速啮合，当车床需要调整主轴转速或者切换进给量时，外部的拨叉会推动该齿轮沿花键轴轴向滑动，让外侧的直齿和对应档位的从动齿轮完成啮合，实现不同传动比的动力传递。设计时特意将齿轮的啮合齿宽做了针对性加宽，比同模数的普通传动齿轮齿宽增加15%，主要是考虑到机床切削时会承受断续切削的冲击载荷，尤其是车削偏心工件、断续端面时，传动链会瞬间出现峰值扭矩，加宽的齿面能够有效分散单位面积的接触应力，降低断齿风险。

　　从安装边界来看，零件的轴向定位依靠花键轴上的轴用挡圈和相邻齿轮的端面贴合实现，齿轮的两端面都做了0.8粗糙度的精磨处理，保证拨叉推动滑动时端面不会出现卡滞，滑动阻力控制在合理范围内，不会出现变速跳档、挂档不到位的问题。齿部的热处理采用高频表面淬火工艺，齿面硬度达到HRC48-52，而芯部保持调质处理的韧性，既保证齿面耐磨，又能承受冲击载荷不会出现齿根断裂。内侧花键的键侧同样做了表面淬火处理，避免长期滑动磨损导致花键间隙变大，影响传动精度。

　　建模过程中，齿形部分通过渐开线方程生成精确齿廓，齿根的过渡曲线按照刀具齿顶圆角的实际加工轨迹生成，没有做简化处理，能够直接导入有限元软件做齿根弯曲应力、齿面接触应力的仿真分析。花键部分的参数严格遵循矩形花键的国家标准，键数、键宽、大径小径的尺寸公差都在模型里做了参数化关联，后续如果需要调整配合等级，只需要修改对应参数就能快速更新模型，不需要重新绘制齿形。零件的所有倒角、退刀槽都按照实际加工工艺做了还原，比如齿端的15度倒角是为了挂档时能够顺利导入啮合，避免打齿；花键孔端的倒角是为了装配时能够顺利对准花键轴，不会刮伤花键的配合表面。

　　在机床日常维护中，这个零件的磨损情况是主轴箱检修的重点检测项，主要检测外侧齿面的磨损量、花键键侧的间隙，当齿面磨损量超过齿厚的10%或者花键间隙超过0.2mm时就需要更换，否则会出现传动噪音变大、加工表面出现振纹、挂档打齿等问题。建模时也考虑了维修替换的适配性，所有安装尺寸和原厂零件完全一致，不需要对机床主轴箱做任何修改就能直接装配使用，啮合侧隙控制在0.05-0.1mm之间，既保证传动平稳，又不会因为热膨胀出现卡滞。
