CA6140车床转角限位支撑构件

　　在普通卧式车床的操作机构布局中，转角类限位构件是保障操作行程合规、避免部件超程碰撞的关键小件，这类构件往往安装在操作手柄联动机构的行程端点位置，承担物理硬限位、支撑铰接轴的双重作用，本次涉及的转角限制构件，正是适配CA6140系列普通车床操作机构的配套组件。从实际应用场景来看，CA6140作为国内应用覆盖面极广的普通卧式车床，其进给箱、溜板箱的操作手柄在切换进给方向、调整啮合档位时，都需要明确的转角边界，一旦手柄转动超出行程范围，轻则造成齿轮啮合错位、打齿，重则引发进给机构联动卡滞，甚至导致操作杆变形，这类转角限制构件就是通过自身的结构型面，在手柄转轴转动到极限角度时提供刚性阻挡，同时为铰接转轴提供稳定的安装支撑。从功能特性上看，

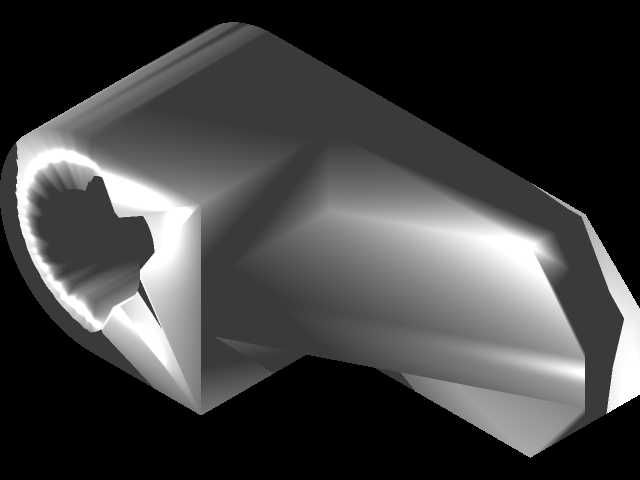

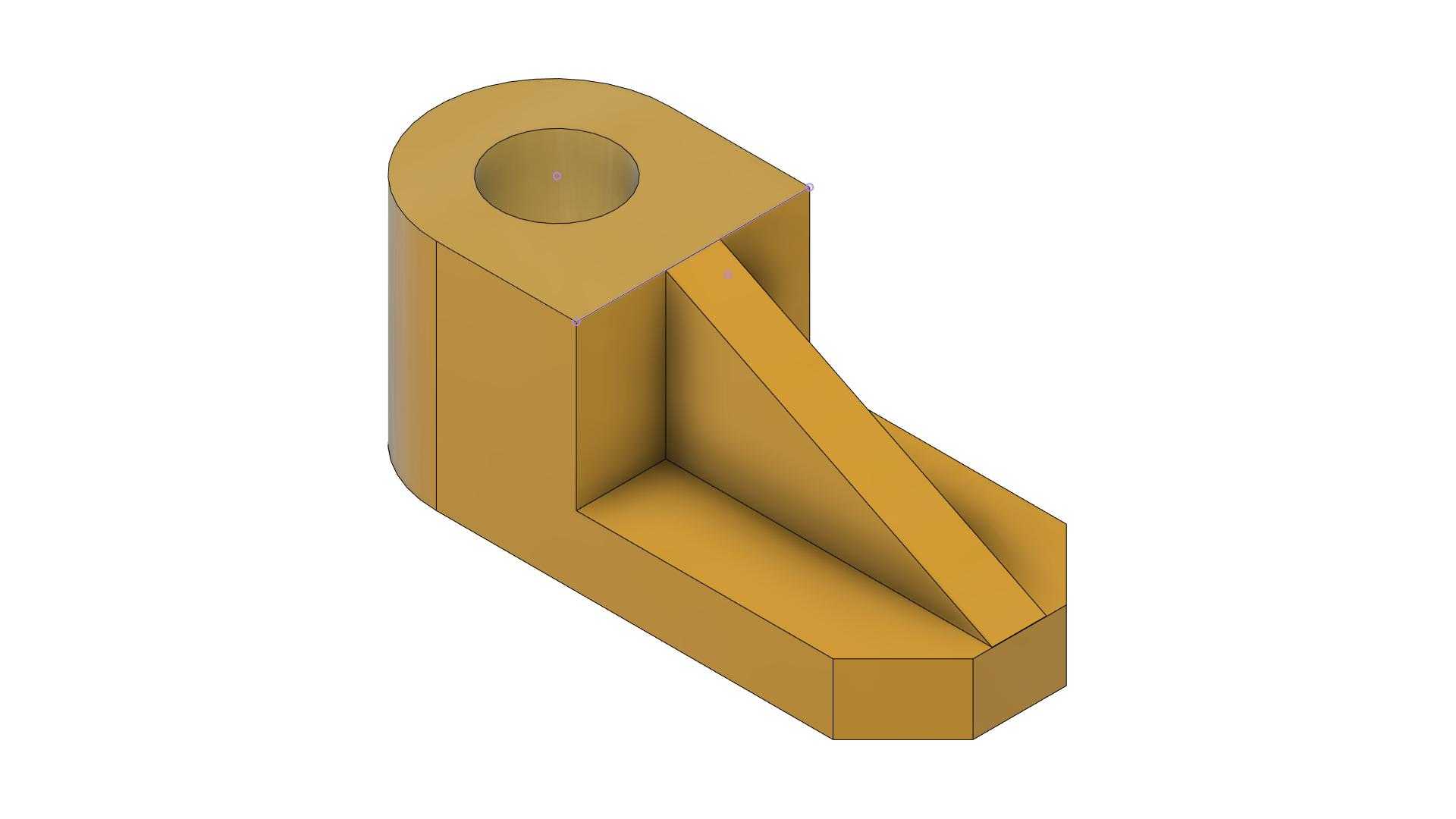

　　该构件采用一体化铸造成型后机加工的工艺思路，主体分为两个核心功能区：上部的带孔圆柱筒是铰接安装位，内孔用于穿装铰接销轴，为被限位的转动部件提供回转支撑，内孔的尺寸公差需要匹配对应销轴的配合精度，一般采用H7间隙配合，保证销轴转动顺畅无卡滞，同时圆柱筒的端面需要与相邻的转动部件端面贴合，控制轴向窜动量；下部的L型弯折基座是安装固定位，底面为安装贴合面，用于通过螺栓紧固在车床的箱体壁面或者安装支架上，保证整个构件的安装刚性，而连接圆柱筒与下部基座的三角加强筋，是整个构件的强度核心，在限位阻挡时，撞击载荷会通过加强筋传递到整个基座面，避免应力集中在转角位置导致构件断裂。从设计思路层面拆解，这类限位构件不需要复杂的曲面造型，

　　核心要平衡三个维度的需求：首先是安装边界的适配，构件的整体外轮廓不能超出车床对应安装位置的预留空间，上部圆柱筒的中心高度需要与被限位转轴的中心高度完全同轴，否则会出现别卡、限位角度不准的问题；其次是限位角度的精准，构件上用于阻挡转动件的止挡面角度，需要严格对应操作手柄的最大允许转角，CA6140车床对应操作位的手柄转角一般在60度到90度区间，止挡面的角度偏差需要控制在0.5度以内，否则会出现档位挂接不到位、或者超程无法锁止的问题；第三是抗冲击性能，车床操作过程中工人扳动手柄的力度往往较大，限位瞬间会产生不小的冲击载荷，因此除了设置加强筋之外，构件的壁厚也需要做合理匹配，上部筒壁厚度不小于8mm，基座壁厚不小于10mm，

　　加强筋的厚度取壁厚的0.8倍，既避免壁厚差过大导致铸造缺陷，也能保证足够的抗冲击强度。从安装边界来看，该构件的下部基座安装孔位需要匹配车床箱体上的原有螺纹孔位置，不需要额外做安装面的二次加工，可直接替换原有磨损的限位构件，上部铰接孔的孔径适配CA6140车床对应操作机构的标准销轴直径，安装时只需要将销轴穿入孔内，紧固基座安装螺栓，调整好止挡面的朝向即可完成装配，不需要额外做配做加工。在实际运维场景中，这类限位构件属于车床的易损小配件，长期使用后可能出现止挡面磨损、内孔磨大、加强筋断裂的问题，更换时需要核对构件的整体高度、孔位中心距、止挡面角度三个核心尺寸，避免安装后出现限位失效的问题。建模过程中，这类构件不需要做过度的工艺简化，需要把铸造圆角、安装面的机加工退刀结构、加强筋与主体连接的过渡圆角都还原出来，才能保证后续生成工程图时尺寸标注准确，加工出来的构件能直接装机使用。
