CA6140机床用L型直角连接固定座

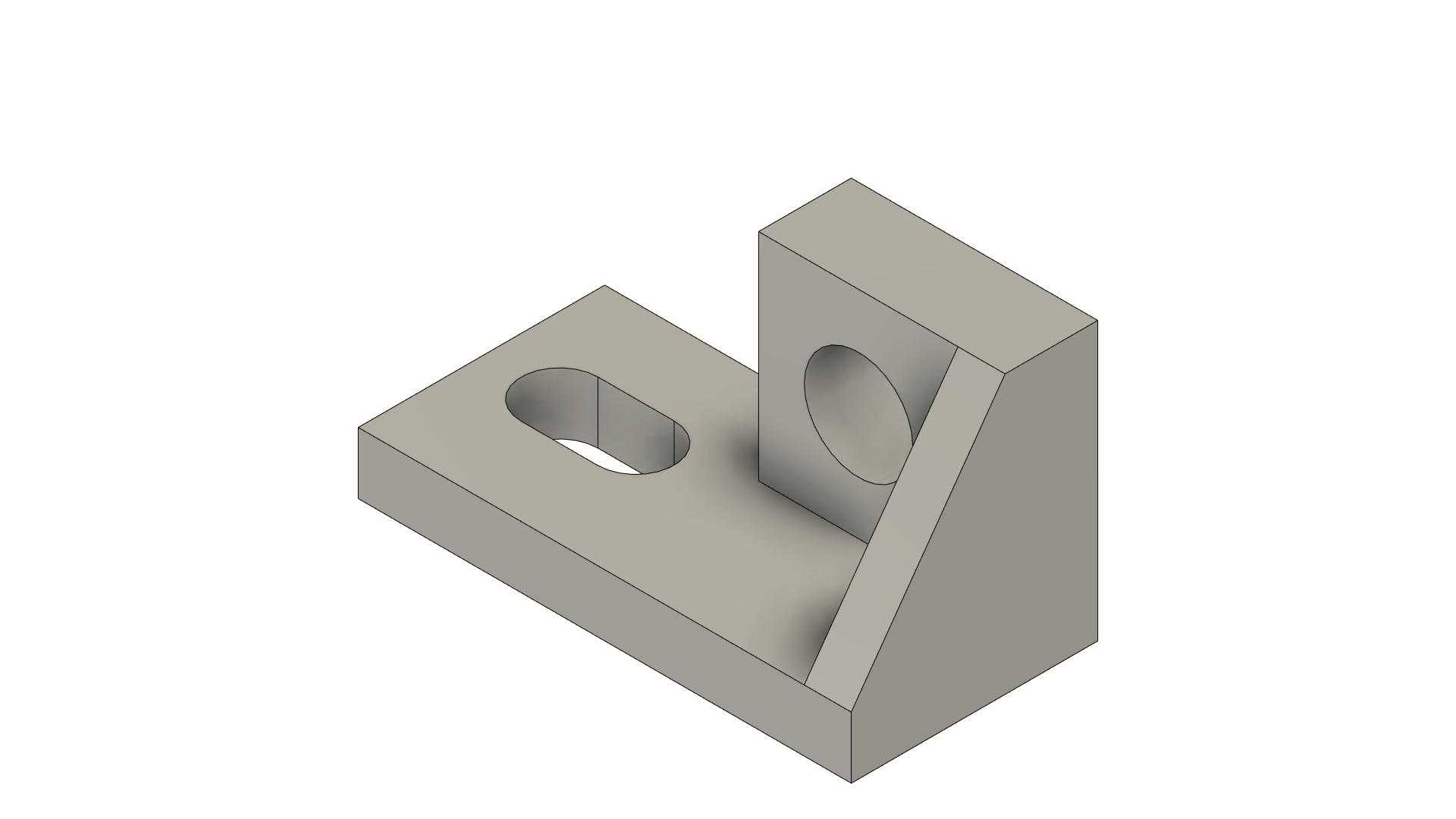

　　在普通卧式车床的进给箱、溜板箱与床身的附属机构装配环节，这类L型直角连接固定座是承担正交方向部件定位与载荷传递的核心小件，日常检修CA6140车床时，经常会遇到原有连接座因长期受切削振动、交变载荷出现螺纹滑牙、安装面磨损变形的情况，替换件的结构合理性直接影响相邻部件的装配精度。从结构上看，该零件采用一体化直角折弯式的实体结构，竖直安装面与水平安装面之间设置了三角形加强筋，这一设计并非冗余结构，实际装配中，当竖直侧挂载的调节机构受径向推力时，加强筋可将集中载荷均匀分散到两个安装基面，避免直角根部因应力集中出现断裂，早前检修中遇到过无加强筋的同功能替换件，使用不到三个月就出现根部开裂，导致进给调节手柄卡滞。水平安装面上开设的长圆形腰孔，

　　是适配现场装配公差的关键设计，CA6140床身对应位置的安装孔位因长期拆装、床身漆面厚度变化，往往会出现0.5-2mm的位置偏差，腰孔可允许固定座在水平方向做一定范围的位置调整，无需额外扩孔就能完成装配，降低现场修配的工作量；腰孔的沉边设计也做了适配，内六角圆柱头螺钉安装后，螺钉头可完全沉入安装面以下，不会突出平面影响后续导轨防尘罩的铺设。竖直安装面上的圆形通孔为销轴穿装孔，孔口做了0.5mm的倒角处理，一方面去除机加工产生的毛刺，避免销轴装配时刮伤销轴表面镀层，另一方面也能在销轴插入时起到导向作用，即便是现场检修时视线受阻，也能快速完成销轴对位。从安装边界来看，水平安装面的底面与竖直安装面的背面均为精加工基准面，平面度控制在0.

　　02mm以内，装配时可保证与床身贴合面、待连接部件安装面的完全贴合，不会出现因贴合间隙导致的装配松动；零件整体的外形尺寸适配CA6140车床溜板箱侧面的安装空间，不会与周边的进给手轮、润滑管路产生运动干涉，加强筋的斜边也做了圆角过渡，避免装配时划伤操作人员的手套或线缆。设计这类零件时，首先要明确两个安装方向的载荷特性：水平方向主要承受固定座自身及挂载部件的重力，以及床身传递的切削振动，竖直方向主要承受调节机构的推拉载荷，因此壁厚设置上，水平底板厚度略大于竖直立板厚度，保证底座的支撑稳定性；其次要考虑现场维护的便捷性，所有安装孔的位置都预留了扳手操作空间，使用常规内六角扳手即可完成拆装，无需特殊工装。实际使用中，

　　这类连接座不仅可用于CA6140车床的原厂位置替换，也可作为通用直角固定件，用于小型自动化设备的机架正交连接、工装夹具的角度定位等场景，只要安装孔位与载荷要求匹配，均可实现可靠固定。零件的棱边全部做了倒钝处理，没有尖锐的机加工飞边，避免装配过程中出现割伤风险，这也是机床配件设计中容易被忽略但十分重要的细节，毕竟车间装配检修时，操作人员多佩戴棉纱手套，尖锐棱边很容易勾住手套引发安全隐患。
