镂空五角星几何造型创意摆件

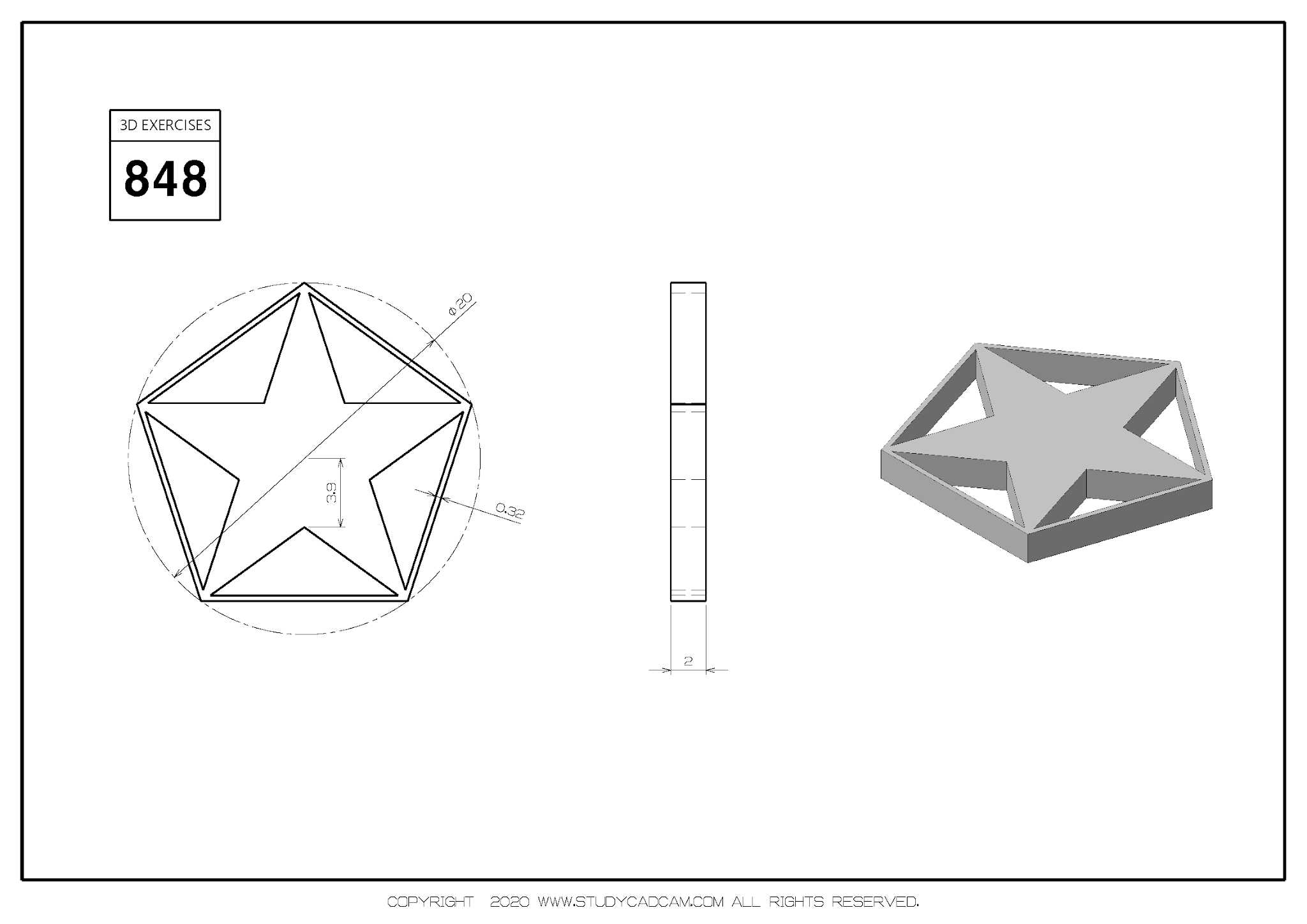

　　该造型以五角星为核心视觉元素，外部由闭合多边形框体围合，内部五角星与外框之间保留连续镂空区域，整体呈现出强烈的几何构成感。结构上采用等厚实体思路处理，外框与星形并非简单平面贴片，而是沿厚度方向拉伸形成具有立体质感的块体，边缘转折清晰，面与面之间的夹角统一，适合用于铣削、3D打印或激光切割后的叠层加工验证。

从应用场景看，这类零件并不承担传统机械传动功能，更多出现在创意陈设、教学示范、造型练习和工艺展示中。在职业院校或企业内部培训里，它可以作为草图约束、对称建模、拉伸切除、棱边倒角和实体干涉检查的练习对象；在桌面摆件、橱窗展示或文创产品开发中，也可通过缩放比例调整为镇纸、装饰立牌、主题标识件。

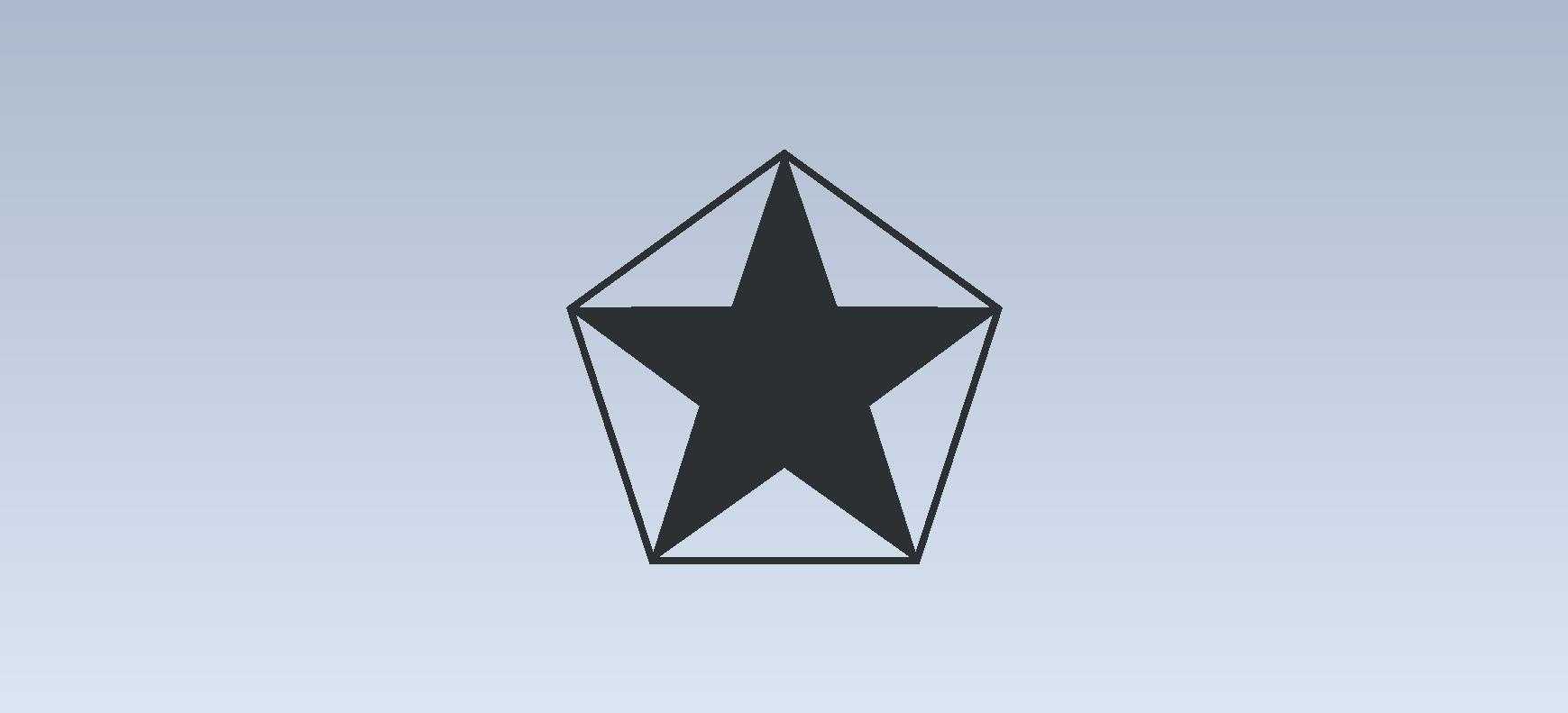

　　外框承担支撑和轮廓限定作用，内部五角星负责视觉识别，镂空区域则降低材料用量，并让造型在不同光照角度下产生明显投影层次。

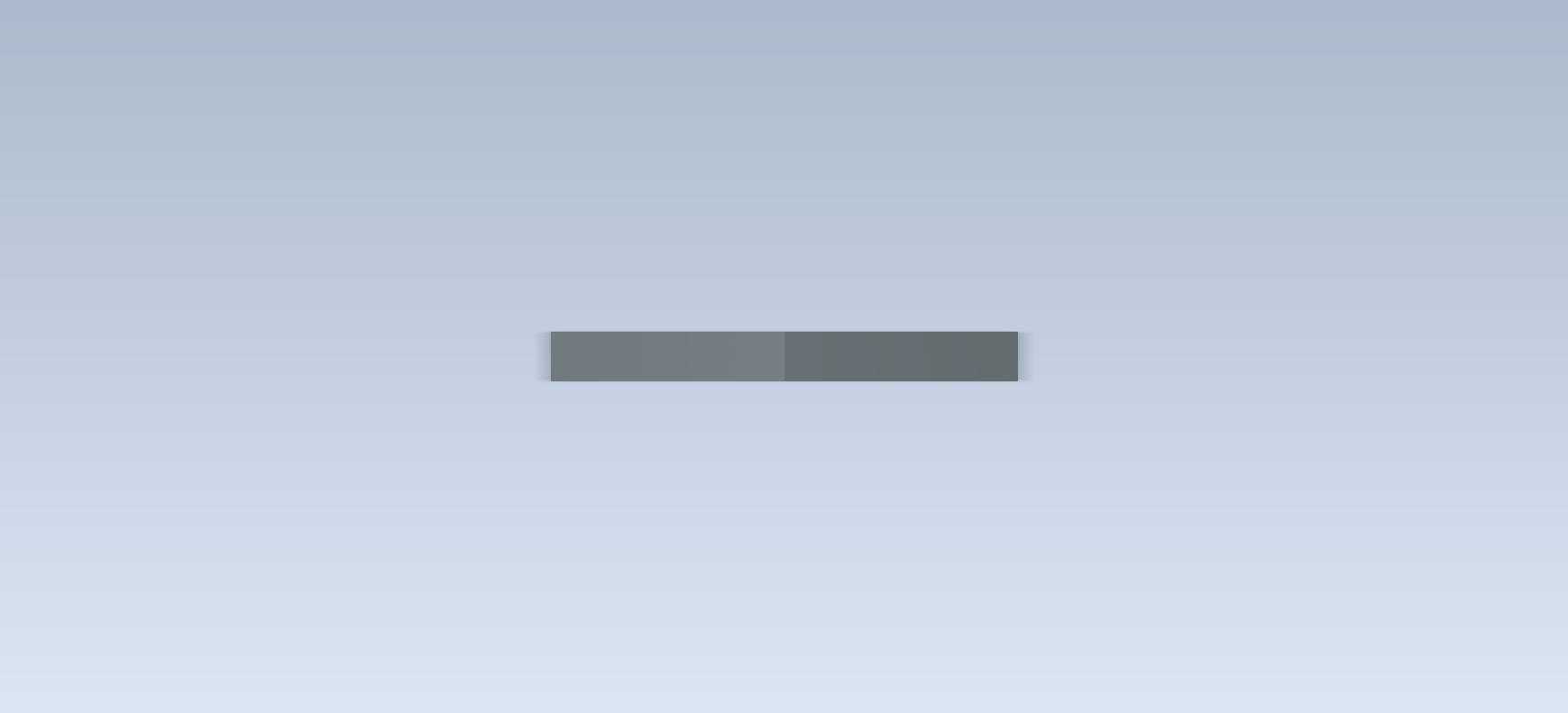

设计思路上，首先需要确定五角星的外接圆尺寸与外框轮廓的比例关系。若星形过大，外框与星形之间的连接梁会变窄，加工时容易产生振动或薄壁变形；若星形过小，则视觉主体不够突出。较合理的处理方式是让星形五个尖角接近外框内壁，但保留均匀的边框连接宽度，使各根斜向梁的截面厚度基本一致。这样既能保证造型均衡，也能避免局部材料堆积或薄弱段过长。厚度方向不宜过薄，否则立式摆放时稳定性不足；也不宜过厚，否则镂空区域显得笨重，转折面的光影效果会被削弱。

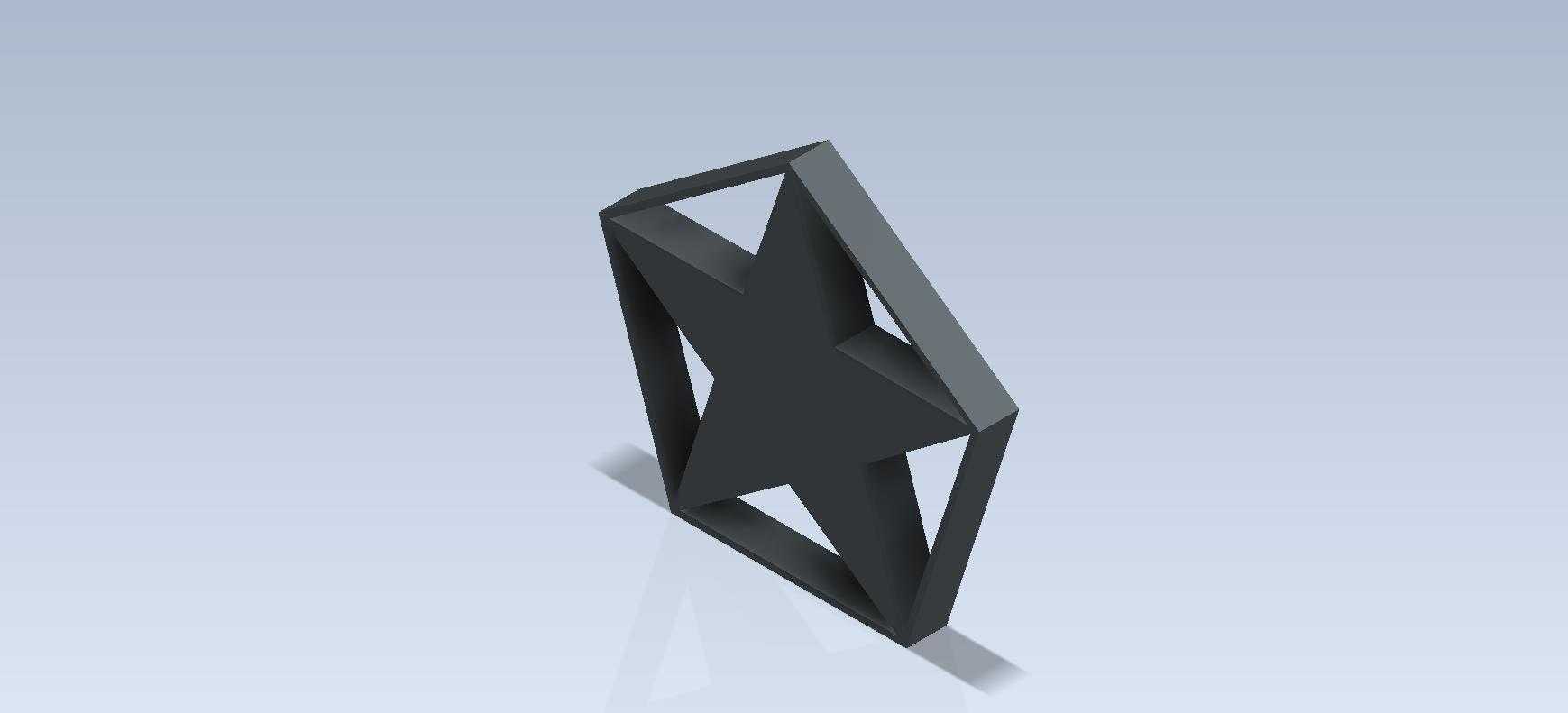

　　外形边界可按立式摆件考虑，底面需要形成稳定支撑。图中结构底部由外框下沿提供接触区域，实际加工时可将底端面找平，必要时增加微小倒角，避免锐边划伤台面。安装方面，该件不属于需要螺栓固定的设备部件，若作为展示件使用，可直接放置于平面；若需要固定在展板或设备外罩上，可在外框非视觉关键区域补充沉孔或背胶槽，但开孔位置应避开星形尖角交汇区，防止应力集中。

建模时应重点控制对称关系。五角星具有五重对称特征，外框也应围绕同一中心布置，草图阶段可先绘制一个角向单元，再通过阵列或镜像完成整体轮廓。实体生成后，需要检查外框与星形连接处是否完全闭合，镂空区域是否存在多余面片，底边是否共面。对于数控加工，

　　尖角位置刀具半径无法完全进入，需根据最小内角选择刀具，或允许工艺圆角；对于增材制造，则要关注悬空边和摆放角度，必要时增加支撑，保证细长斜梁成型后不变形。整体结构简洁，但对比例、壁厚、对称性和底边稳定性的控制，直接决定最终成品的观感与可用性。
