CA6140车床开合螺母夹紧操作杠杆支座

　　该零件属于CA6140普通卧式车床溜板箱操作机构的配套夹紧支座，核心作用是为开合螺母操作杠杆提供回转铰接支点，同时通过下半环抱箍结构抱紧固定在溜板箱的操作光轴或支承轴管上，将扳动操作手柄的力矩稳定传递给开合螺母机构，完成车床丝杠传动的接通与脱开动作，是车削螺纹工序中控制刀架纵向进给与丝杠联动的关键传力小件。

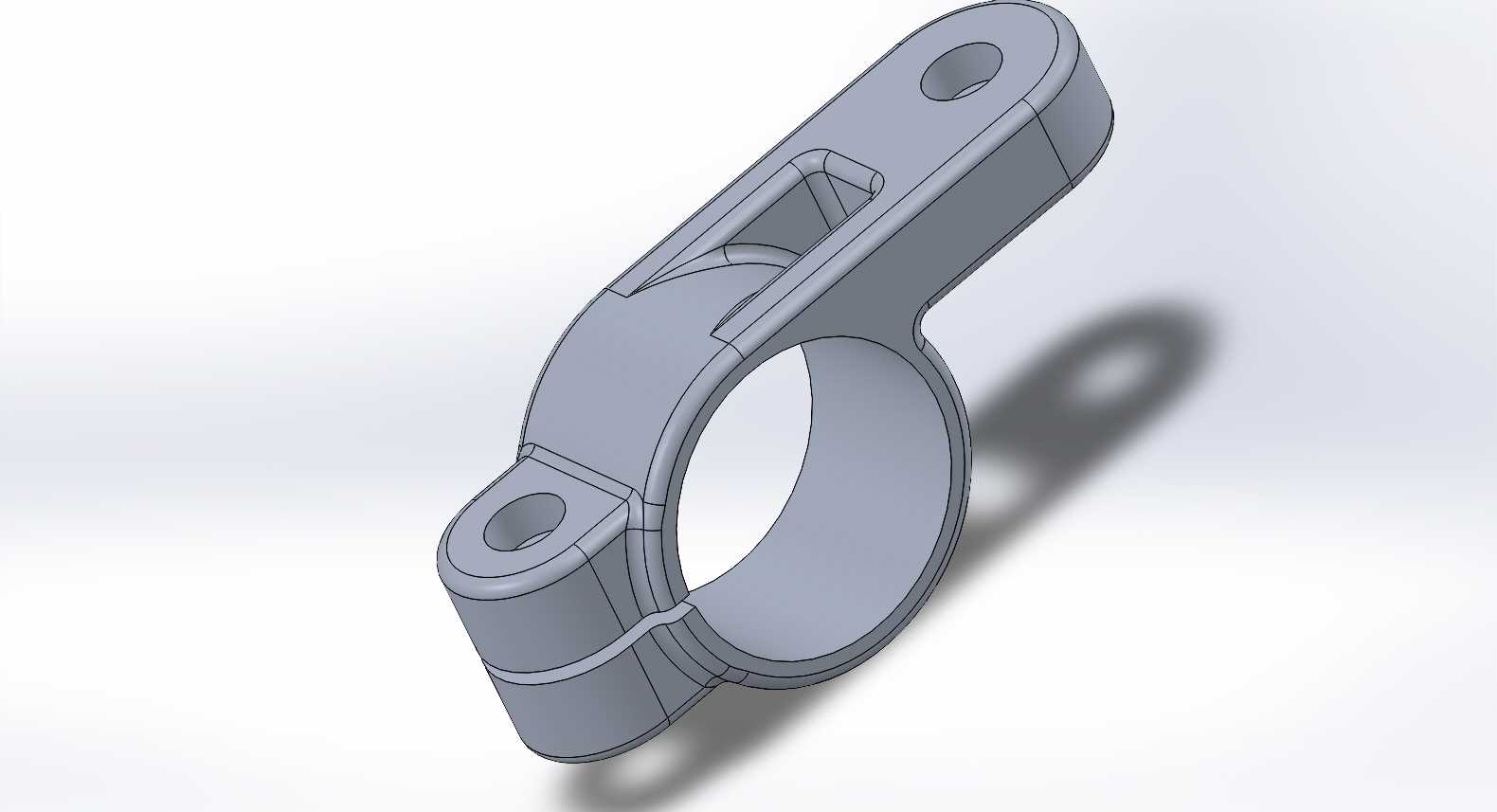

　　从结构布局来看，零件主体下半部分为开口式环形抱箍，环体一侧预留锁紧螺栓穿装孔，拧紧螺栓后抱箍内孔可产生微量弹性收缩，抱紧配套轴径实现周向与轴向定位，避免支座在频繁扳动操作时出现周向打滑、轴向窜动；抱箍环体向上延伸出长条形悬臂杠杆臂，臂身开设通长减重滑槽，既削减零件整体自重、降低铸件壁厚不均带来的内应力变形风险，也可作为装配位置微调的避让空间，臂的远端加工同轴铰接孔，用于穿装操作杠杆的铰接销轴，臂身靠近中段位置设置凸起限位挡边，可贴合操作杠杆的行程限位面，约束杠杆扳动的极限转角，防止开合螺母啮合行程超程导致丝杠齿面硬碰撞。

　　建模过程中优先还原铸造件的工艺特征：所有外壁转角均设置R3~R5铸造圆角，避免应力集中在抱箍与悬臂的交接根部——该位置是扳动力矩的主要承载区，交变载荷长期作用下易出现疲劳断裂，圆角过渡可大幅分散局部应力；抱箍内孔与铰接孔均标注同轴度、垂直度形位公差，内孔装配面预留精车加工余量，非加工外表面保留铸造拔模斜度，符合小批量砂型铸造的生产工艺要求。

　　安装边界层面，抱箍内孔适配溜板箱标配的φ35~φ40支承轴径，悬臂总长度控制在120mm左右，远端铰接孔中心与抱箍轴线的中心距匹配操作杠杆的力臂设计，保证操作人员扳动手柄时的操作力在150N以内，符合普通车床操作的人机工程要求；零件整体轮廓无突出干涉棱角，装配后周边预留足够的手柄摆动空间，不会与溜板箱外壁、其他进给操作手柄发生运动干涉。该类支座长期在多油污、切削液飞溅的车间环境下工作，材质选用HT200灰铸铁，具备良好的减震性与耐磨性，抱箍锁紧后定位刚性充足，可承受上万次反复扳动的交变载荷而不出现塑性变形。
