动力传动系统用变速箱端盖结构设计

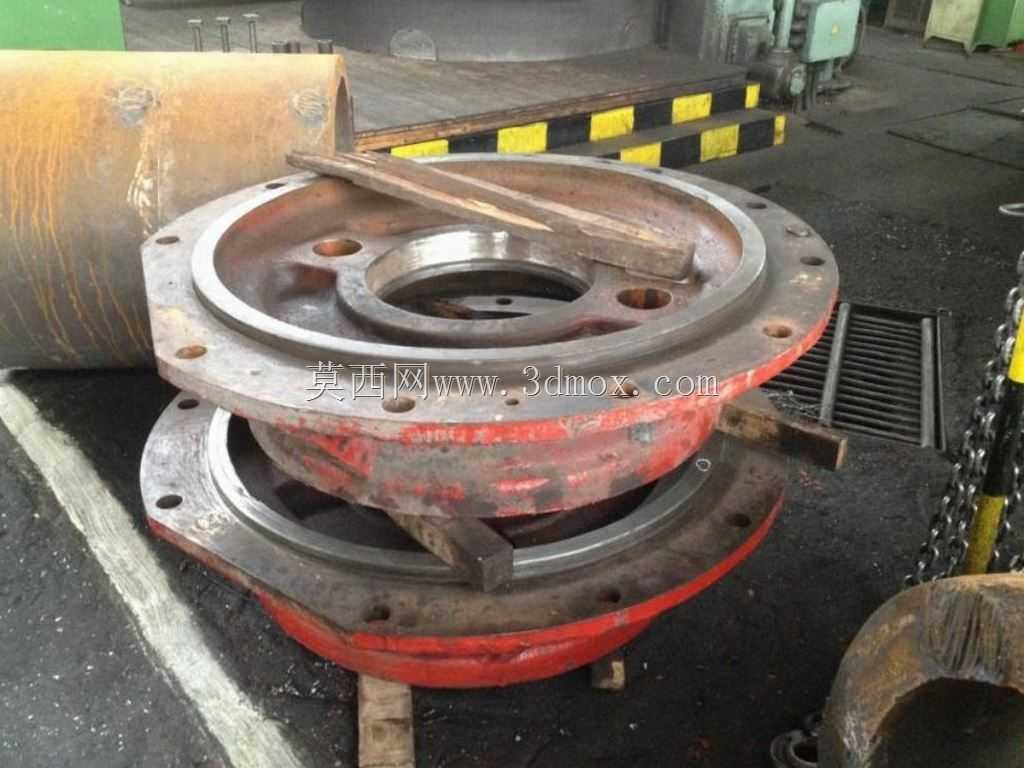

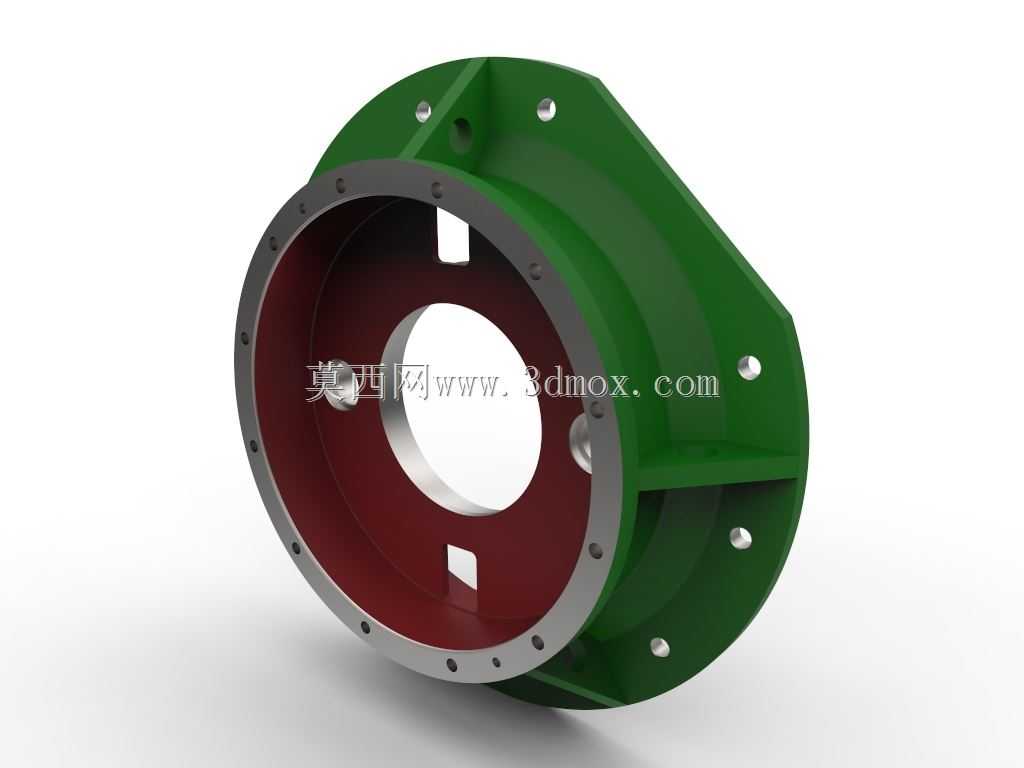

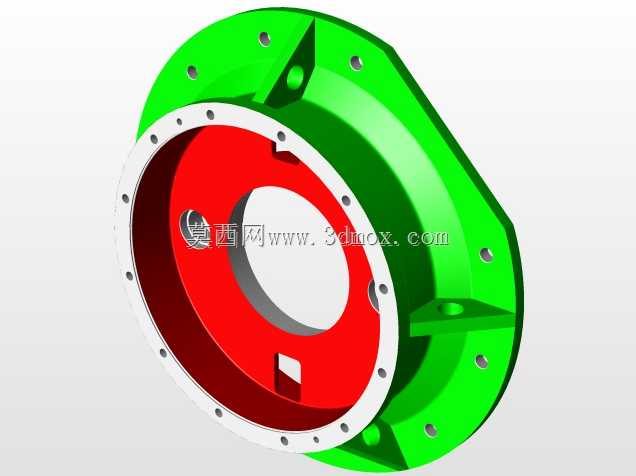

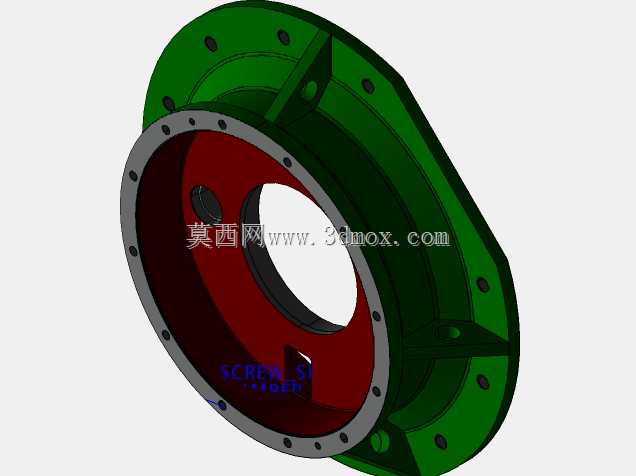

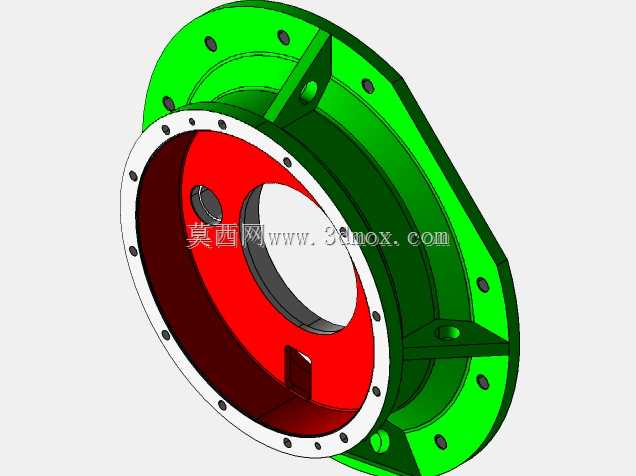

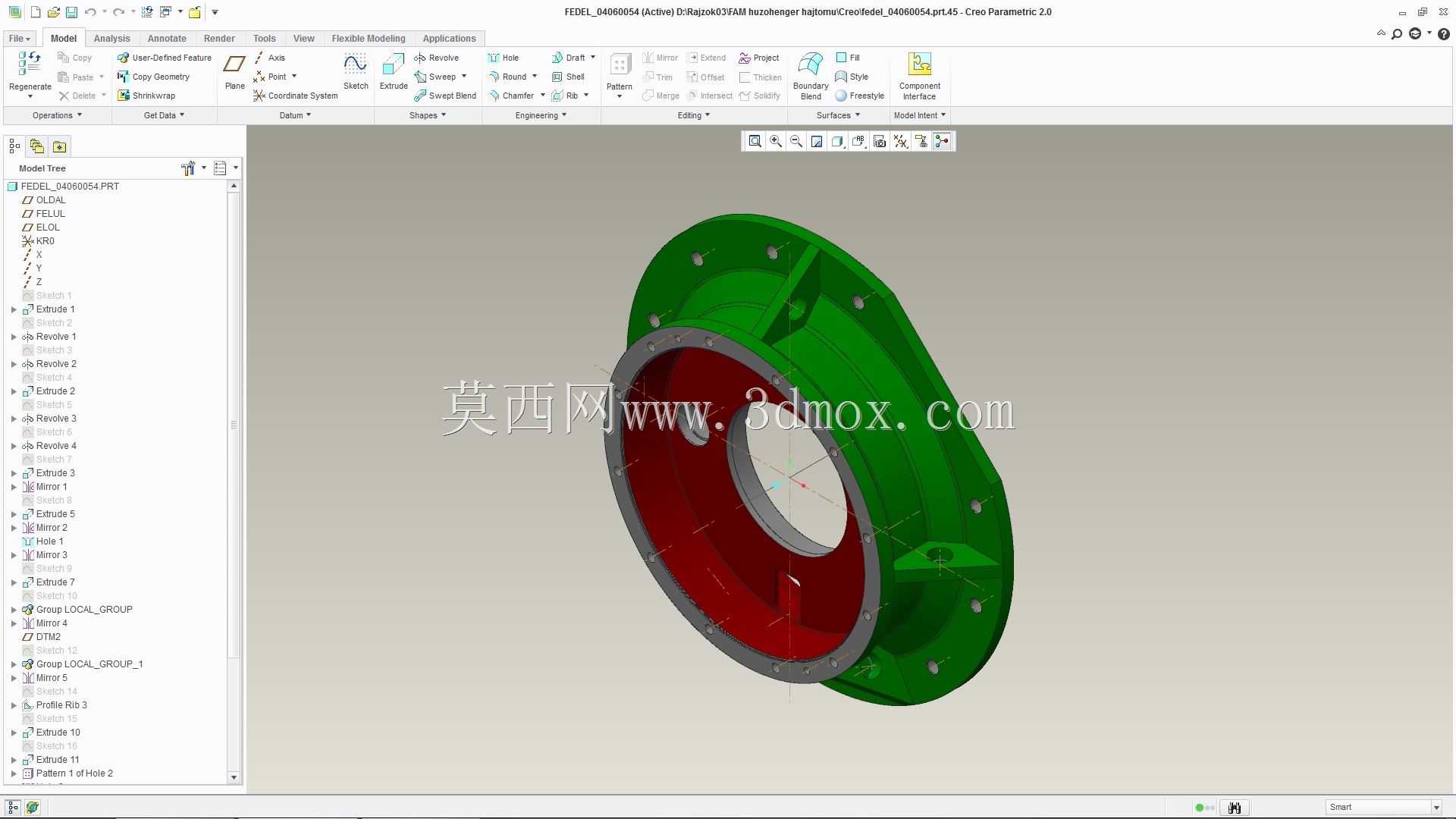

　　这款变速箱端盖主要应用于中小功率定轴式变速箱的壳体端部封闭场景，常见于工程机械行走驱动、农用机械传动单元、工业减速箱输出端等安装位置，核心作用是完成变速箱壳体端面的密封封堵，同时为内部轴承提供外圈定位支撑，隔绝外部粉尘、水汽侵入箱体内部，避免润滑油泄漏，维持变速箱内部传动副的润滑环境稳定。从结构设计逻辑来看，该端盖采用分体式配合面设计，外圈法兰边设置多组均匀分布的螺栓过孔，可与变速箱壳体端面的螺纹孔精准对位，安装时通过螺栓预紧力实现端盖与壳体的刚性连接，配合面处预留密封胶槽或密封垫安装位，保证结合面的密封性能。端盖主体采用带加强筋的壳体结构，外侧沿径向分布的加强筋连接法兰边与中心轴承座区域，在不额外增加整体壁厚的前提下，

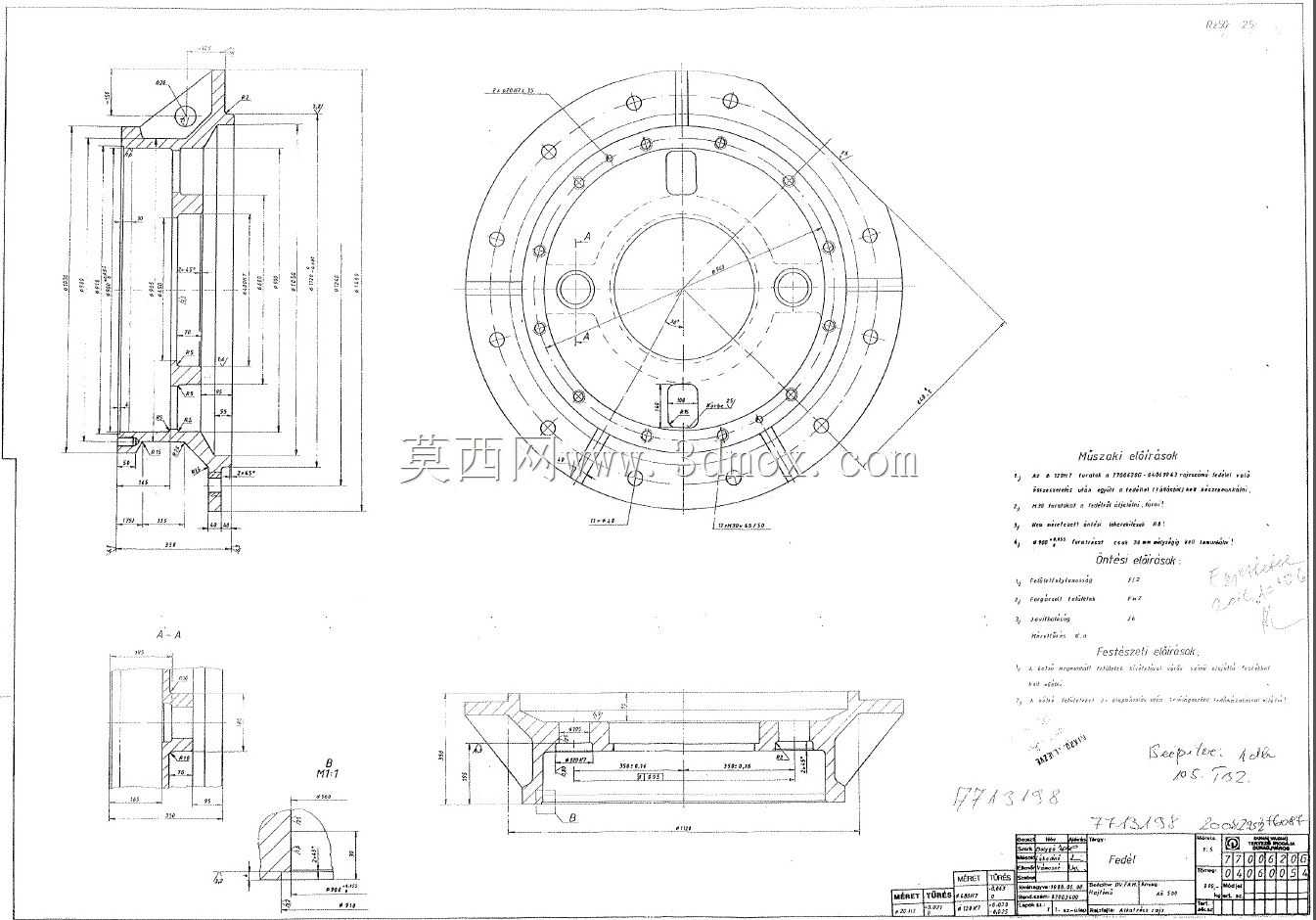

　　大幅提升端盖的结构刚性，可承受轴承运转时传递的径向载荷与轴向窜动力，避免端盖受载变形导致的轴承定位失效、密封面渗漏等问题。端盖中心设置通孔结构，用于穿过变速箱输入或输出轴，孔内侧预留油封安装槽位，可适配标准骨架油封，实现轴与端盖之间的动密封，防止润滑油沿轴表面泄漏。从安装边界来看，该端盖的法兰安装面为非对称多边形轮廓，适配对应型号变速箱壳体的端面外形，安装孔位的位置度公差控制在0.1mm以内，保证装配时端盖与壳体的同轴度，避免轴承安装偏心引发的运转异响、磨损加剧问题；端盖的轴向厚度经过校核，既保证轴承外圈的轴向定位行程足够，又不会过多占用变速箱外部安装空间，适配紧凑布局的传动系统安装需求。设计过程中针对端盖的受力场景做了有限元校核，

　　在额定载荷下法兰连接区域的最大应力低于铸件材料的许用应力，加强筋布局有效分散了轴承座区域的集中应力，长期运转下不会出现结构开裂问题；同时端盖的内腔轮廓做了避让设计，与箱体内齿轮、同步器等旋转部件保留足够安全间隙，避免运转过程中出现运动干涉。
