GE喷气发动机安装固定支架结构设计

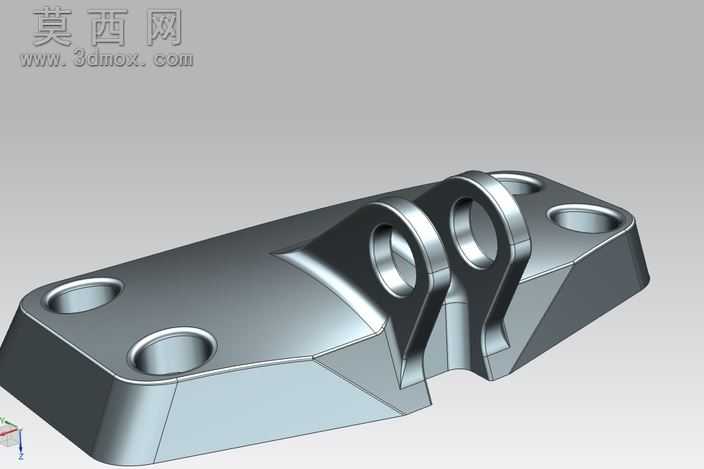

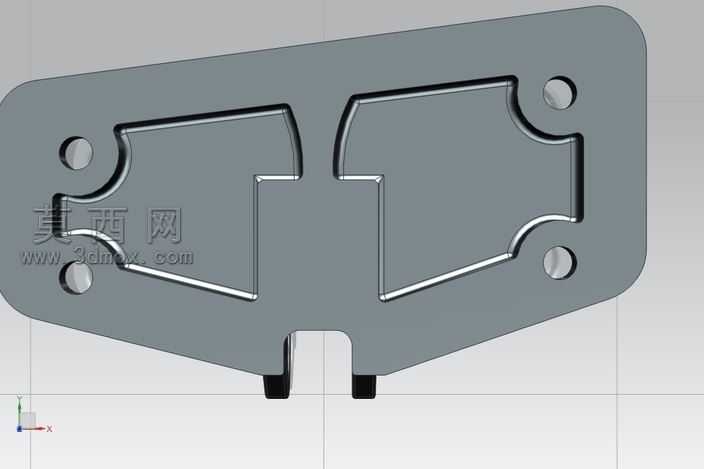

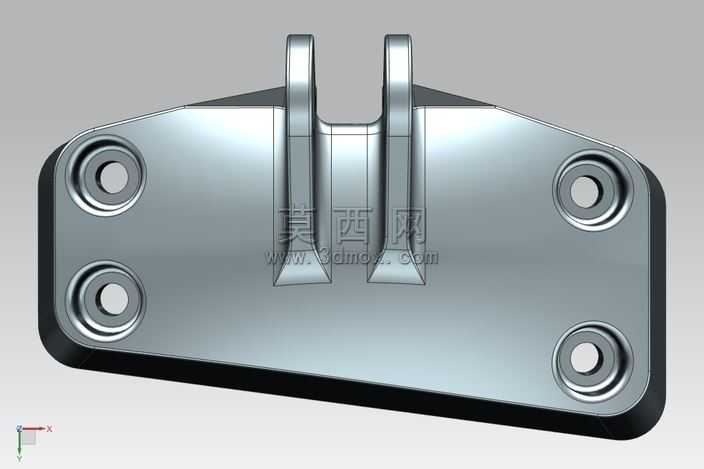

本作品为GE喷气发动机配套的安装固定支架三维建模作品，建模阶段依托NX平台完成全参数化特征构建，全程遵循航空零部件高精度设计规范，对每一处安装孔位、连接耳片、支撑基体的尺寸公差都做了严谨的参数约束，确保模型可直接对接后续工程化修改需求。建模过程中首先完成基准坐标系搭建，以支架底部安装平面为第一基准，对齐发动机安装接口的中心轴线完成定位，先绘制底部安装板的二维草图，通过拉伸特征构建支撑基体的基础轮廓，针对基体上的四个沉头安装孔，采用草图阵列配合打孔特征完成，保证孔位间距的尺寸精度满足装配要求。中部的双连接耳片是支架的核心受力部位，建模时通过多截面实体特征完成耳片与基体的过渡衔接，对耳片与基体的连接区域做了渐变式加厚处理，还原真实零件的应力分散设计，耳片上的同轴铰接孔采用同轴度约束完成特征构建，确保两个耳片的孔位轴线完全重合，避免后续装配出现干涉问题。渲染阶段采用金属哑光材质模拟航空铝合金的真实质感，对零件的棱边做了微小倒角的细节处理，还原机加工零件的边缘工艺特征，通过环境光遮蔽效果突出支架的结构层次感，清晰展现各部位的壁厚变化与过渡形态。结构设计上充分考虑航空部件的轻量化与强度平衡，底部安装板采用非等厚设计，在远离受力点的区域做了适度减薄，在连接耳片的受力传导路径上做了加强筋结构的一体化设计，既保证支架能够承受发动机运行过程中的振动与载荷，又尽可能降低零件自身重量，符合航空装备的轻量化设计要求。整体模型的所有特征都保留了完整的参数化建模历史，可根据不同型号发动机的安装需求快速调整孔位间距、耳片角度、基体厚度等核心参数，适配不同的装配场景，模型同时导出了通用STEP格式，可在各类主流三维CAD软件中打开编辑，满足不同设计环节的使用需求。
