CA6140机床用机械喷油器结构设计

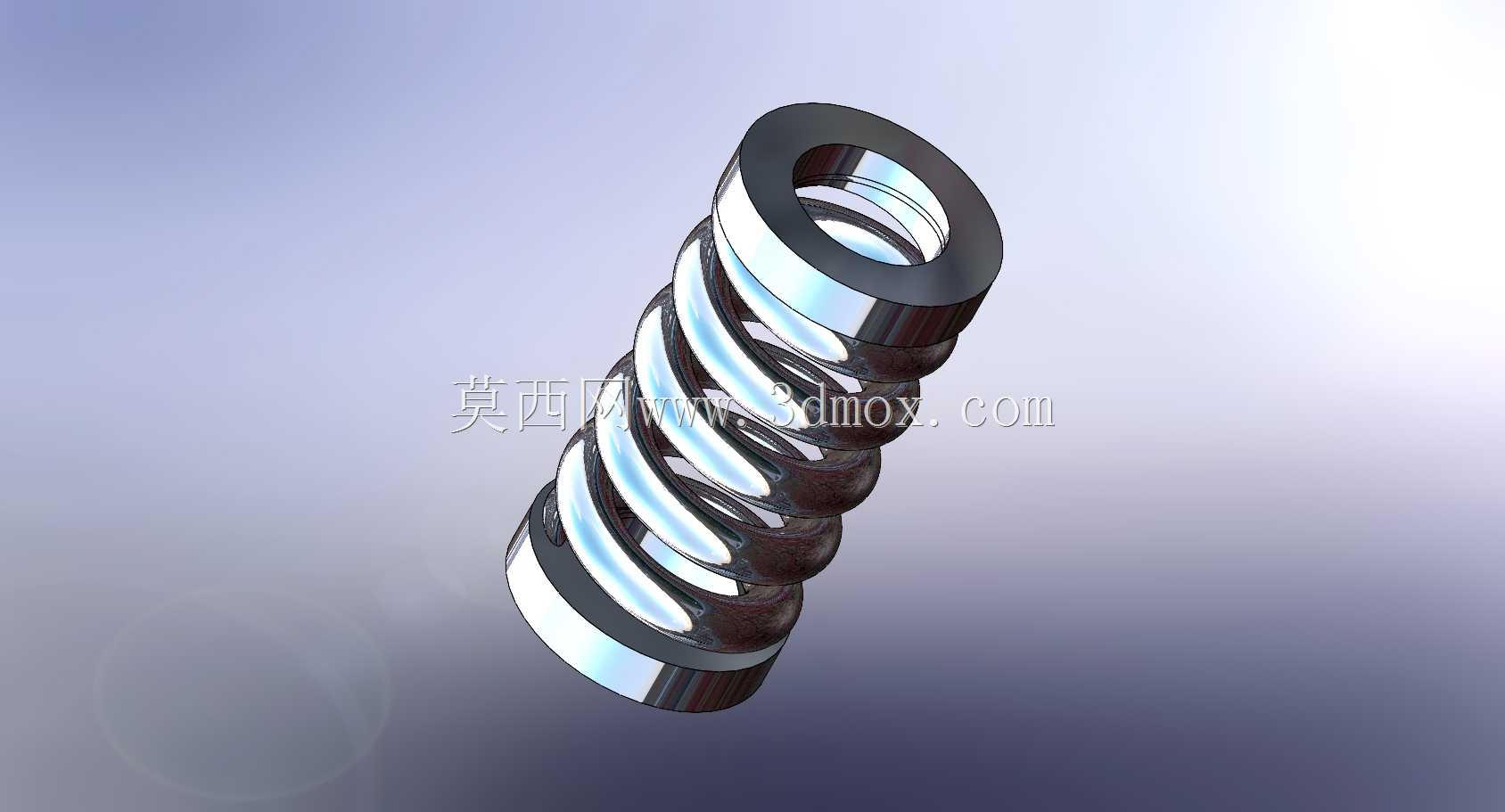

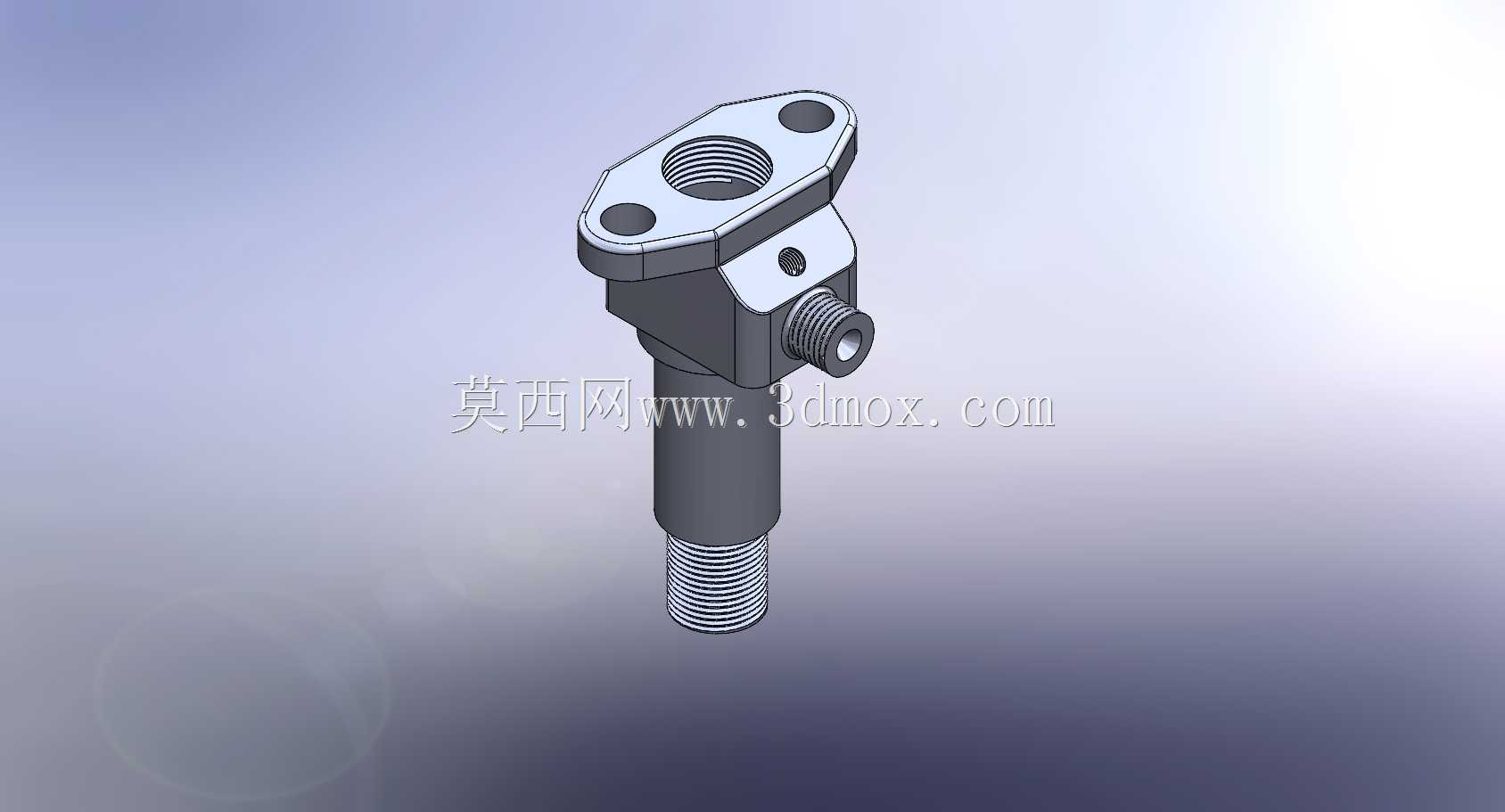

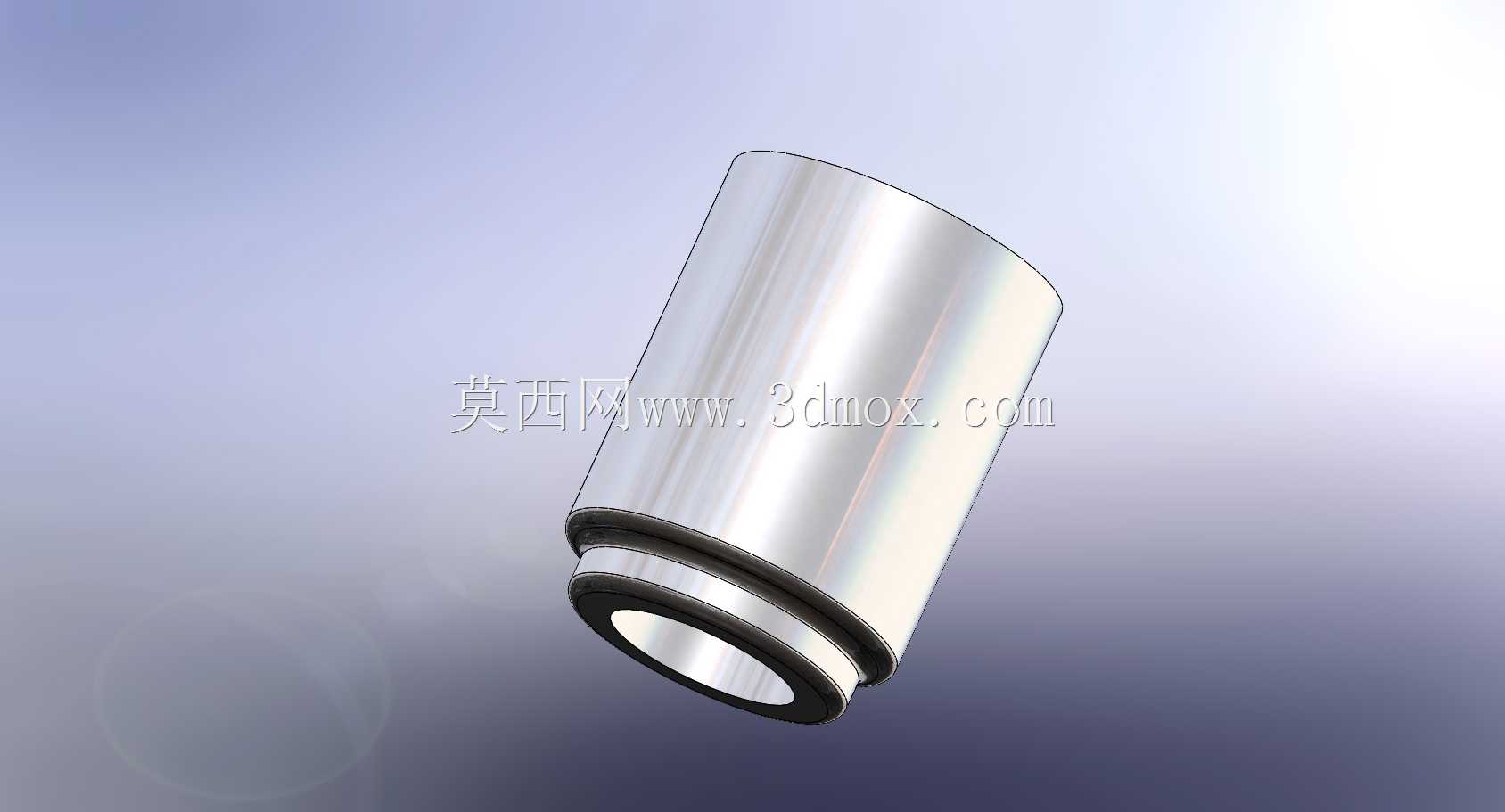

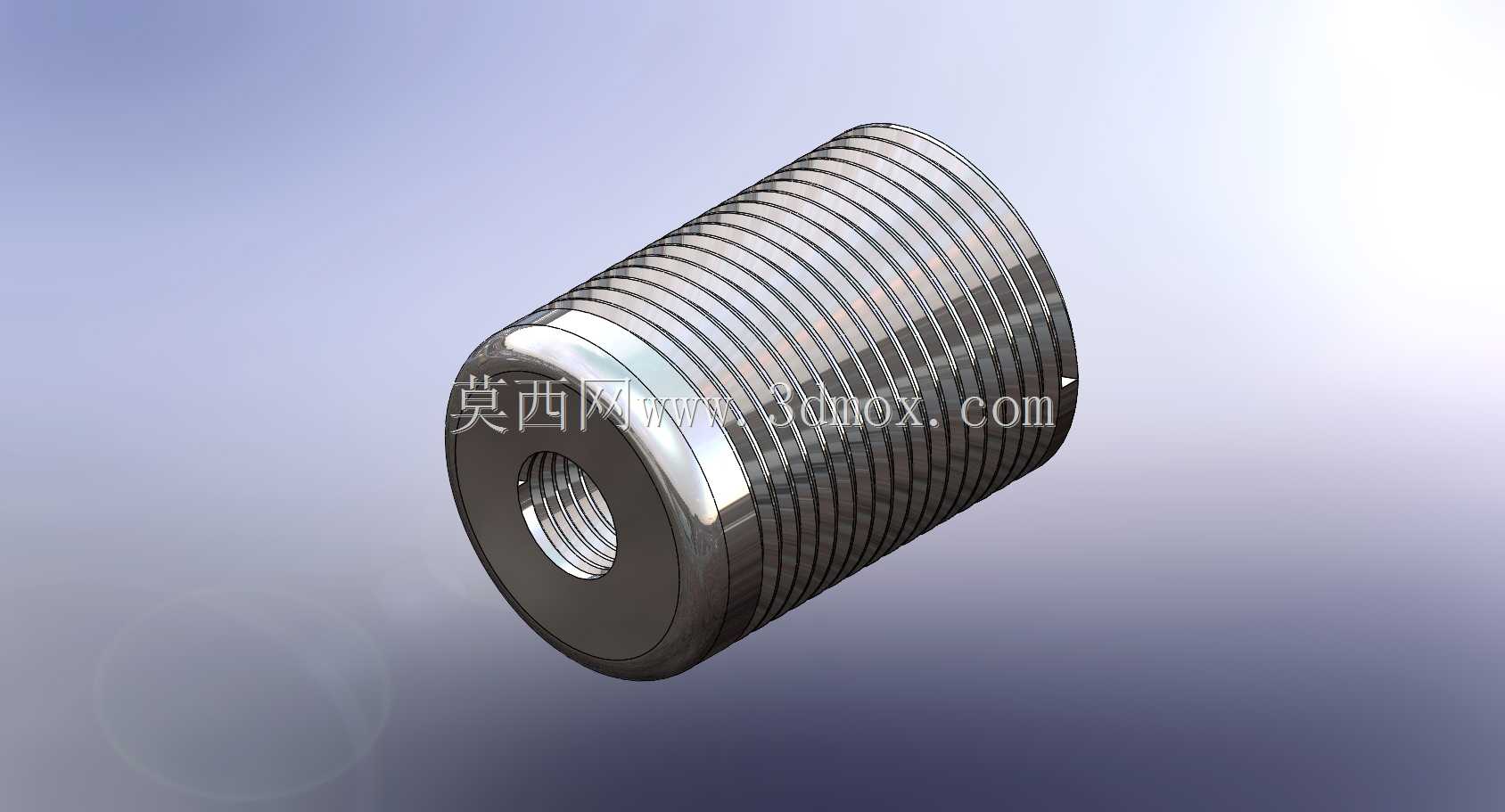

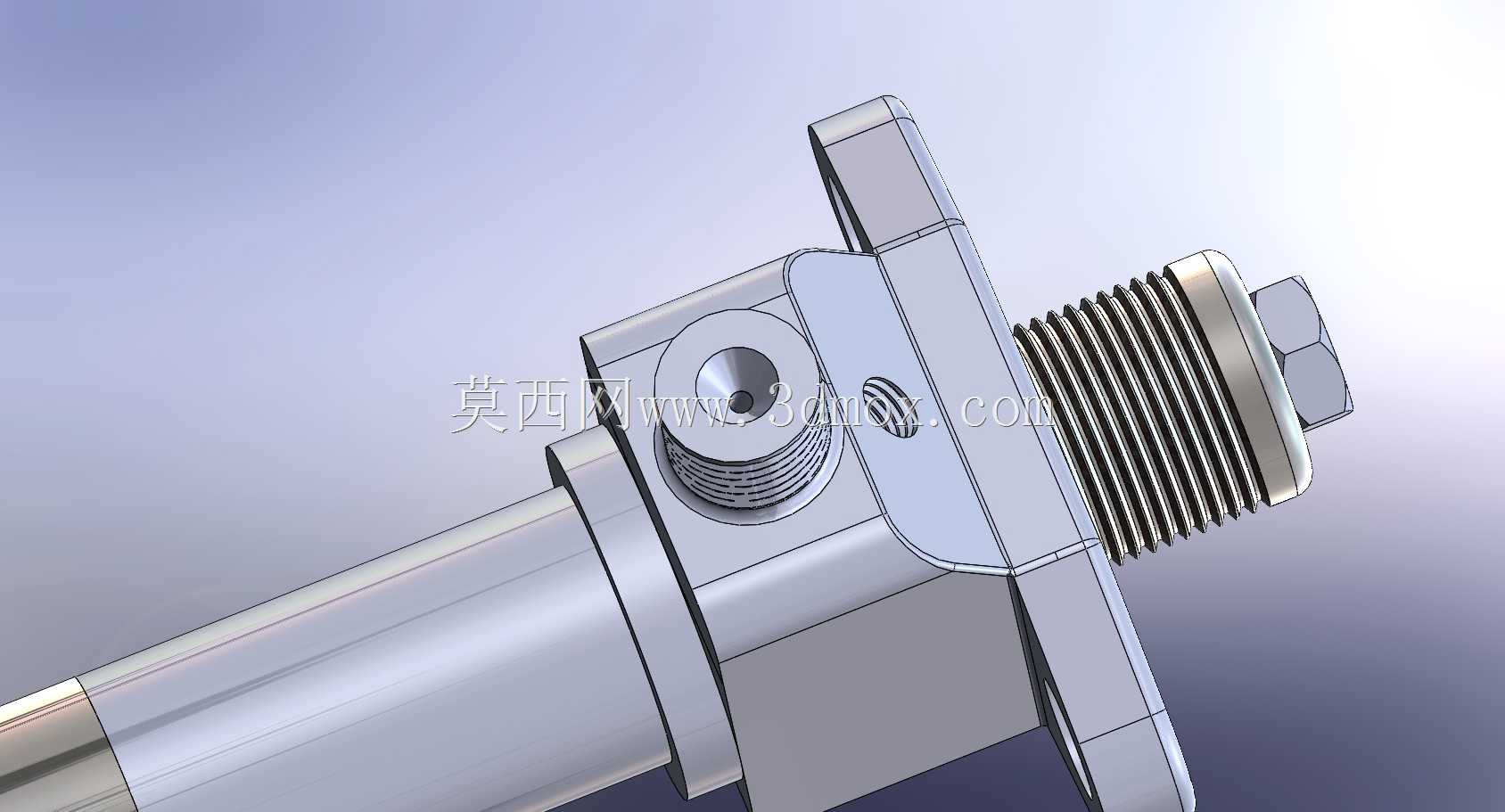

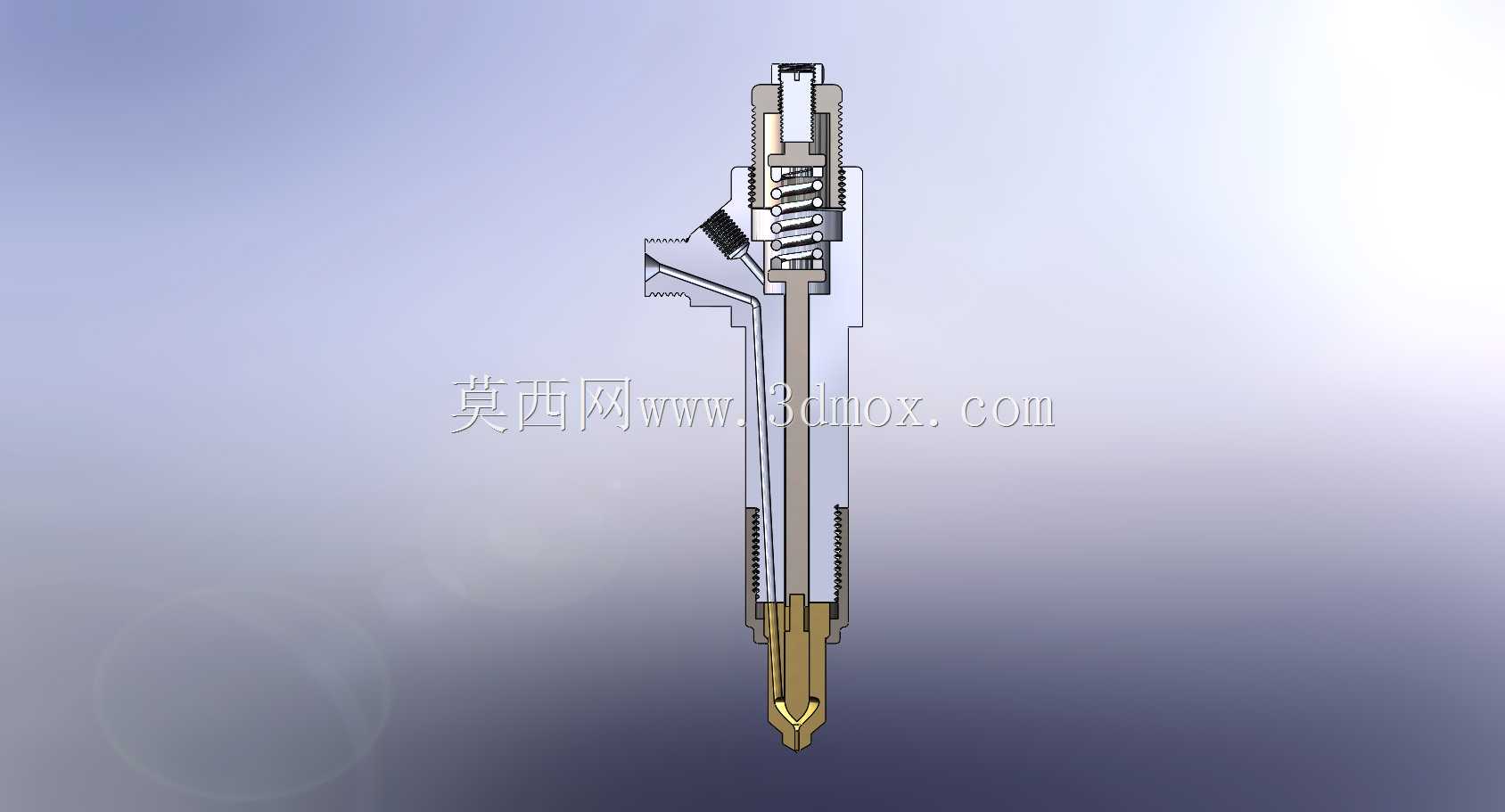

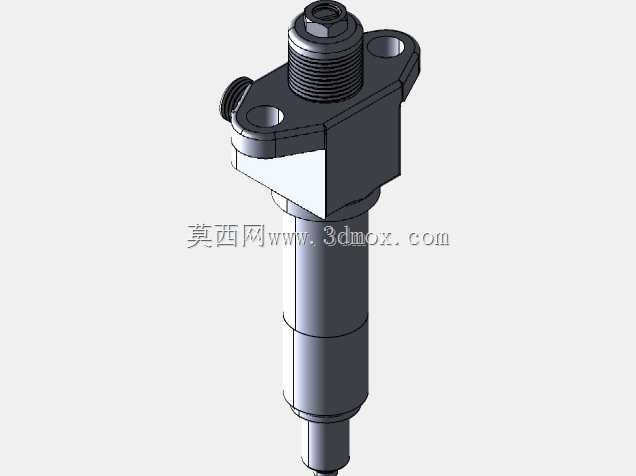

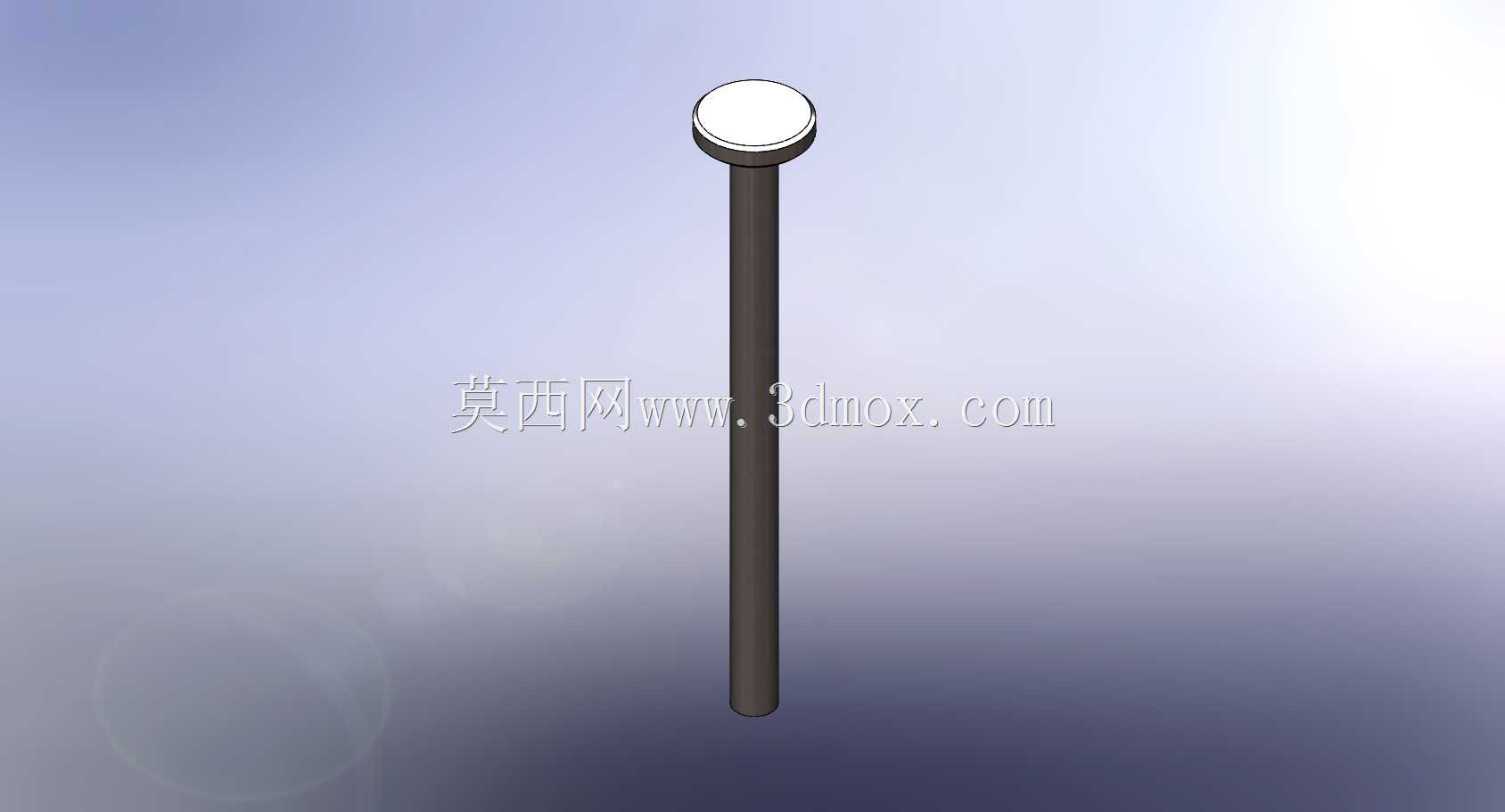

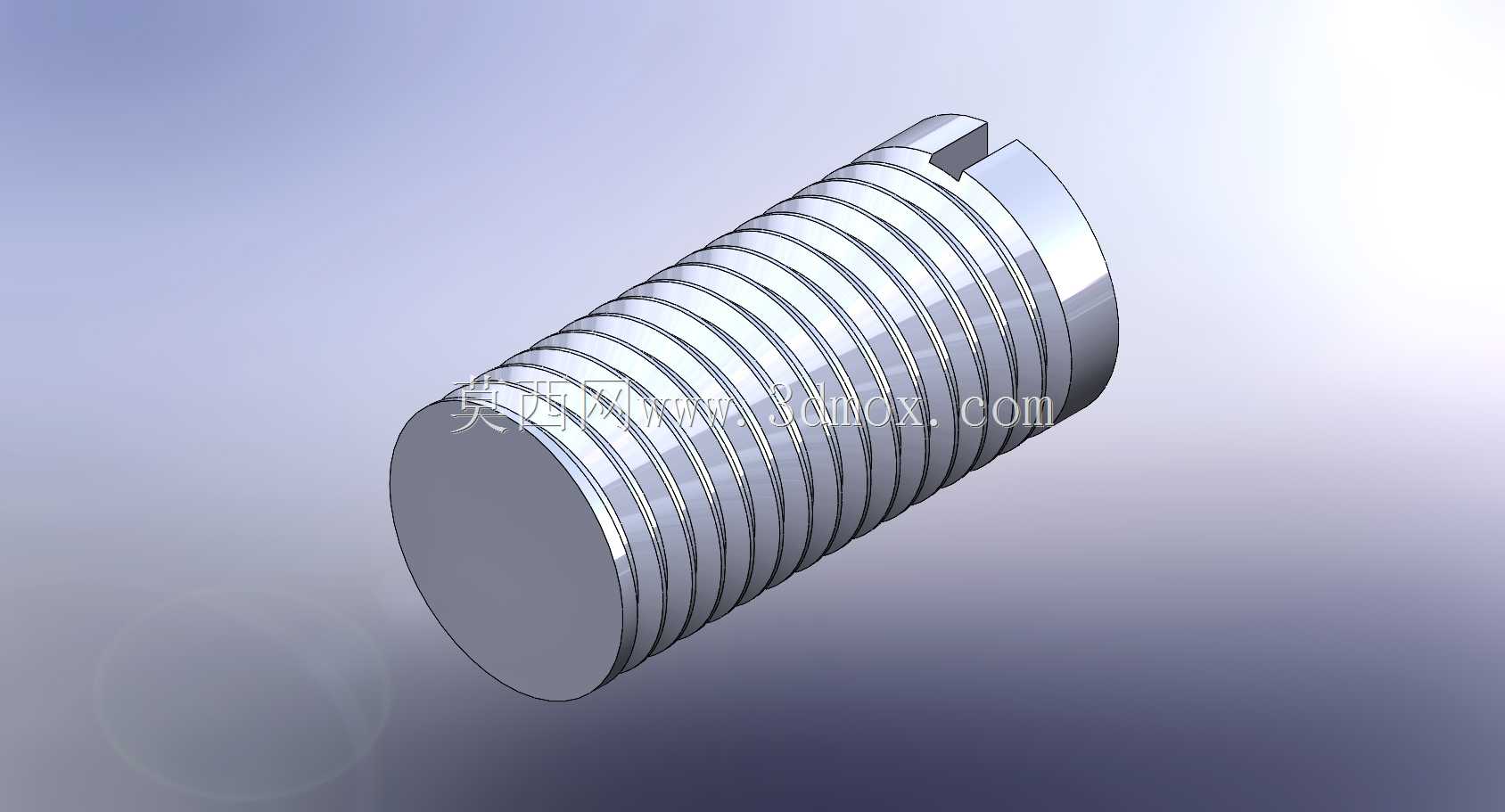

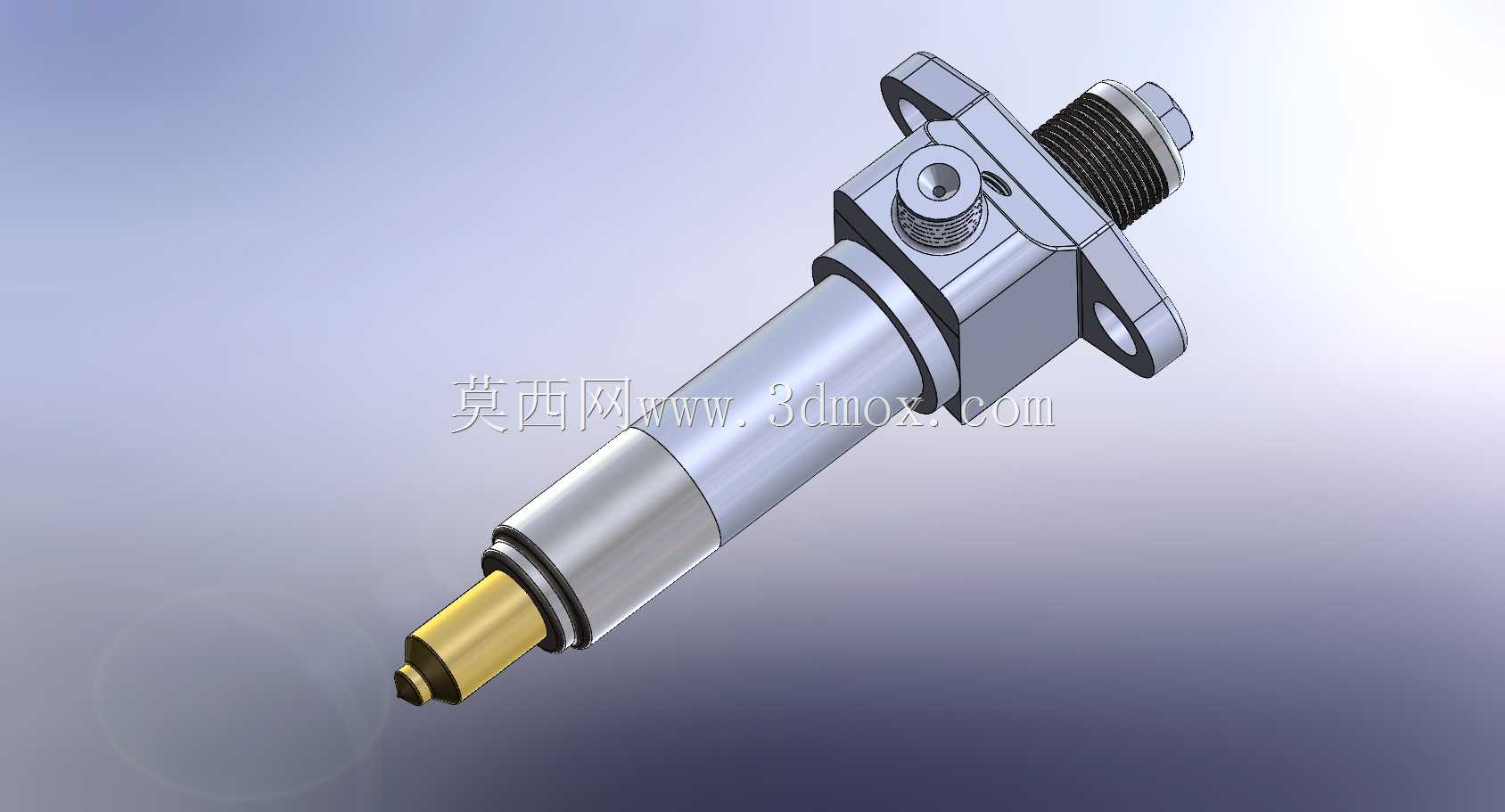

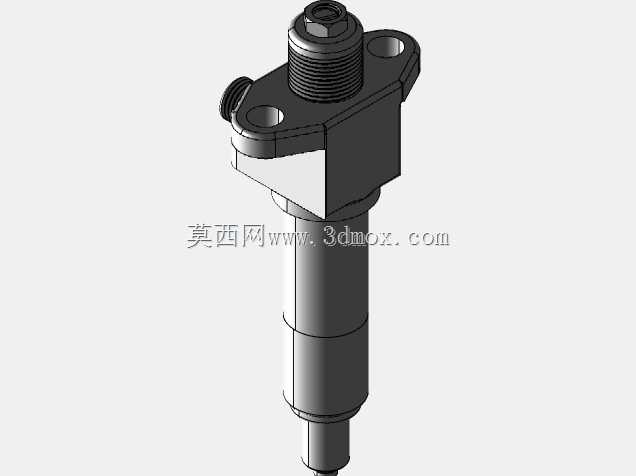

　　这款机械喷油器的结构设计围绕CA6140车床加工场景下的燃油输送需求展开，作为依靠凸轮轴驱动完成燃油定量供给的核心部件，其整体采用细长轴式布局，适配机床配套动力单元的狭小安装空间，安装法兰处设置对称定位耳孔，可直接通过螺栓固定在发动机缸体对应安装位，法兰端面的密封槽可配合铜垫实现高压油腔的密封，避免燃油渗漏影响供油压力。喷油器上部的螺纹调节段可根据实际供油正时需求调整预紧行程，配合内部复位弹簧的刚度匹配，实现不同工况下的喷油开启压力校准，顶部的回油接口可将泄漏的多余燃油导回油箱，维持油腔内部压力稳定。中部的柱塞偶件采用精密间隙配合，配合间隙控制在微米级，既保证柱塞往复运动的顺畅性，又能避免高压燃油的内泄，

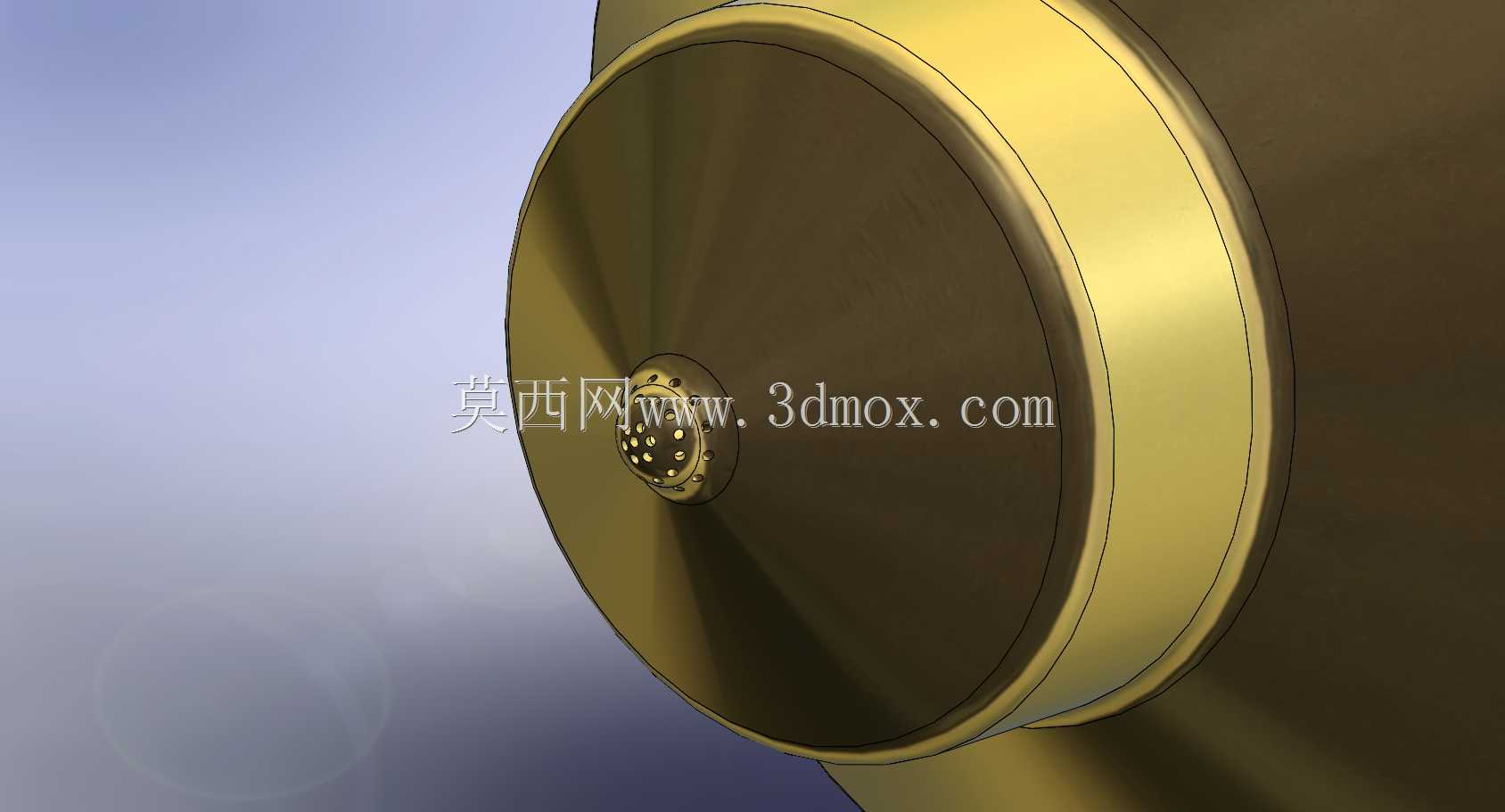

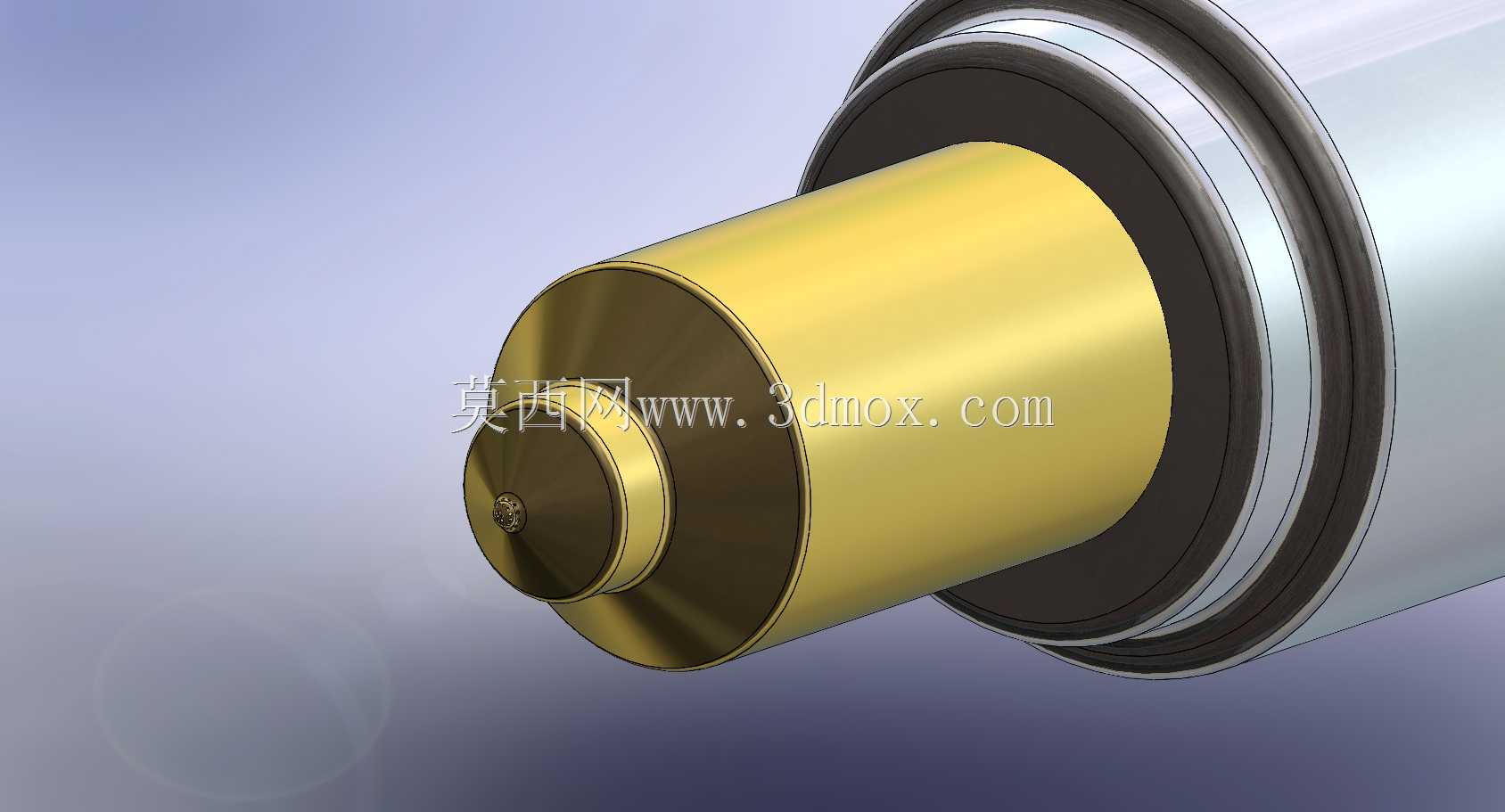

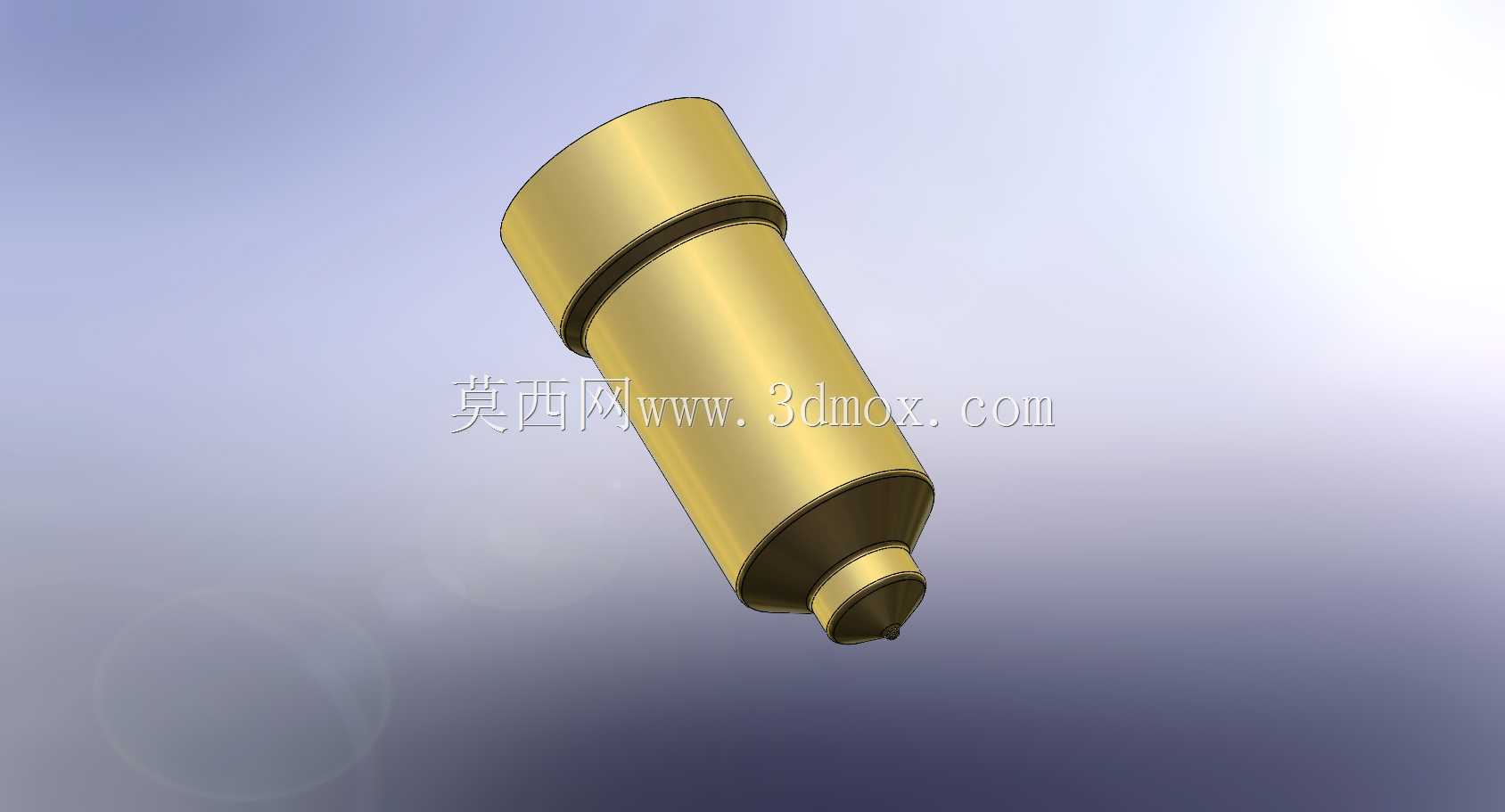

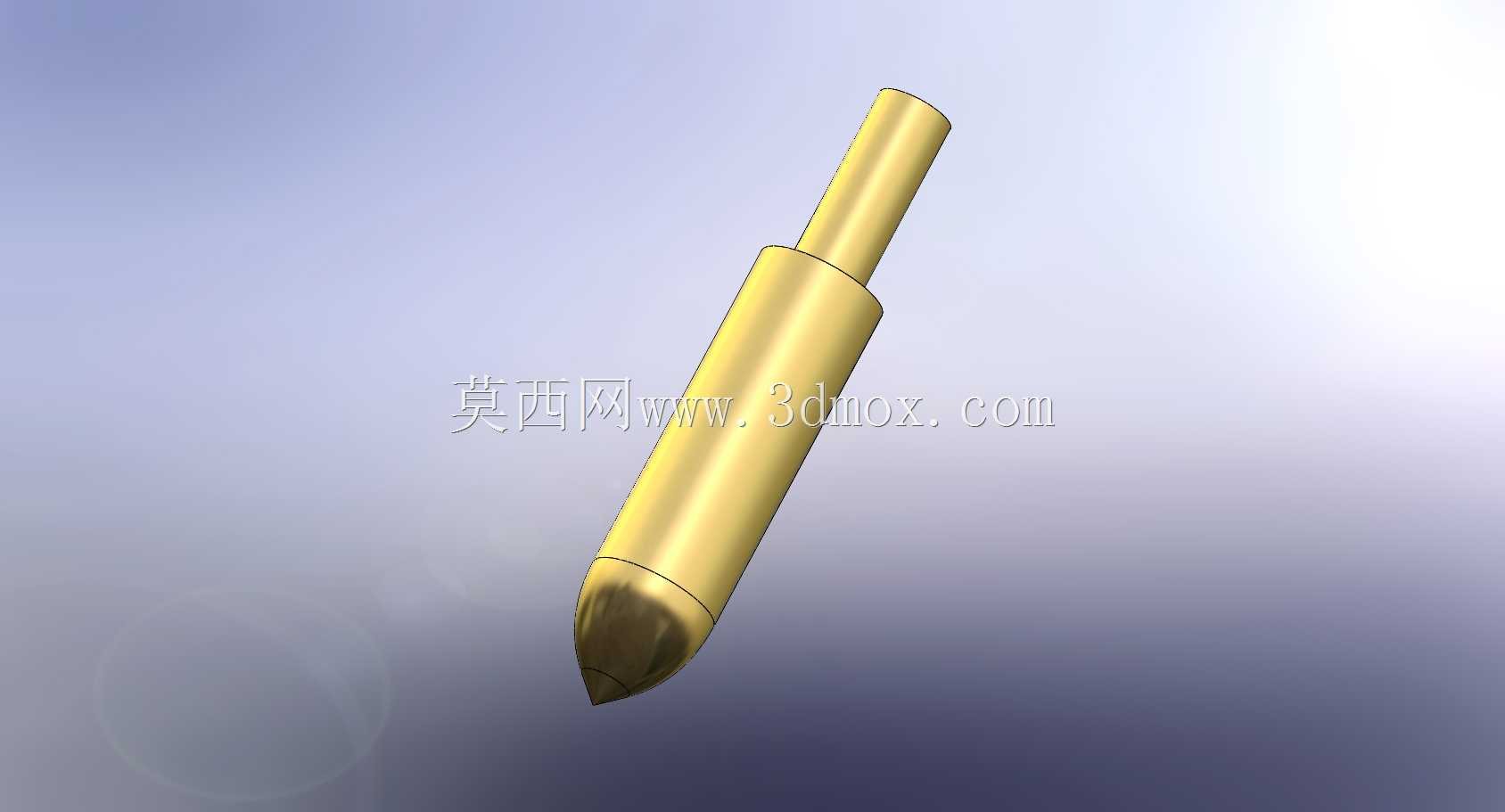

　　柱塞表面的环形储油槽可存储少量燃油形成润滑油膜，降低偶件磨损速率，延长部件使用寿命。下部的喷油嘴组件采用针阀式结构，针阀与针阀体的密封锥面经过精密研磨，当油腔压力达到开启阈值时针阀抬起，高压燃油通过喷孔雾化喷出，压力下降后针阀在弹簧力作用下迅速落座切断供油，避免出现滴油现象。从安装边界来看，喷油器整体轴向长度适配缸盖安装孔的深度要求，喷油嘴伸出段的直径与缸盖安装孔保持合理间隙，可避免安装过程中出现磕碰损伤，侧面的进油接口采用标准管螺纹，可直接与高压油管连接，无需额外转接件。在实际应用中，这类机械喷油器无需复杂的电子控制单元，依靠纯机械结构即可完成供油动作，抗干扰能力强，维护成本低，不仅适配CA6140机床配套的动力单元，也可用于其他采用凸轮轴驱动供油的小型内燃机设备，设计过程中充分考虑了零部件的加工工艺性，多数结构可通过普通车床、磨床完成加工，装配流程简单，便于一线维修人员进行拆解维护。
