内燃机用火花塞结构三维设计方案

　　在往复式内燃机的工作循环里，火花塞是决定燃烧效率、排放水平与运行稳定性的核心执行部件，其安装位置直接嵌入气缸盖的燃烧室内，接触高温高压的油气混合环境，同时要承受上万伏的高压脉冲放电，设计阶段需要同时兼顾电气绝缘性能、密封可靠性、热匹配特性与安装适配性。从实际装车与台架测试的场景来看，不管是小排量的乘用车汽油机、通用动力的小型内燃机，还是大排量的摩托车发动机、固定式燃气机组，火花塞的选型与结构匹配都直接影响冷启动性能、怠速稳定性、高负荷下的抗爆震能力，甚至会决定电极的使用寿命与积碳生成速率。

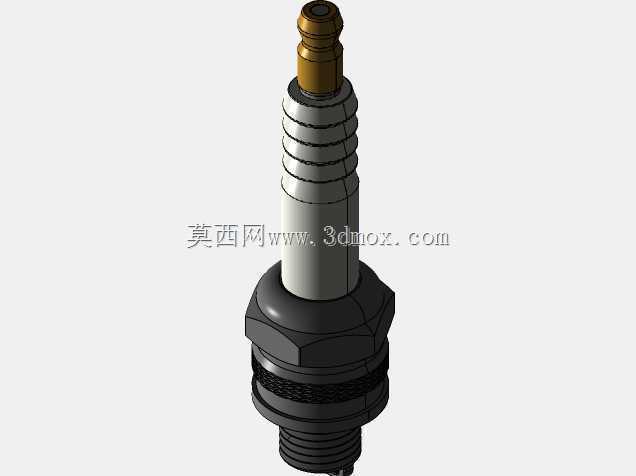

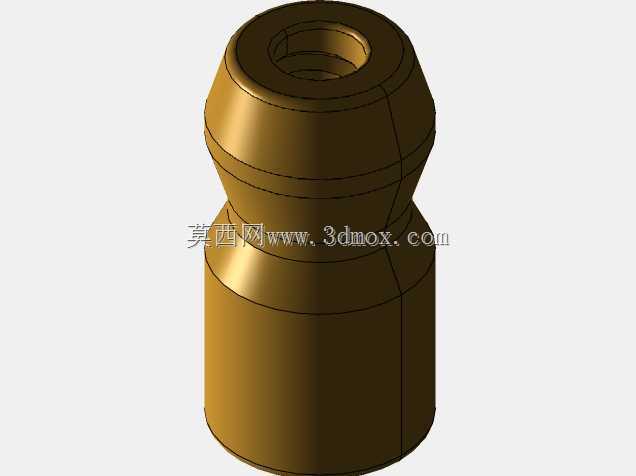

　　这个火花塞的结构设计完全遵循量产装车的工程逻辑，从接线端开始，顶部的金属接线螺母采用标准M4螺纹规格，适配主流的高压点火线接头与独立点火线圈的插接口，接线端下方的瓷绝缘体采用上细下粗的锥台结构，上部的细瓷段用来增加爬电距离，避免高压电在接线端与壳体之间出现沿面闪络，下部的粗瓷段直接伸入气缸盖的安装孔内，瓷件与金属壳体之间采用多层铜粉密封垫圈填充，既可以保证燃烧室内的高压燃气不会从瓷件与壳体的间隙泄漏，也能缓冲发动机工作时的振动冲击，避免瓷件受应力开裂。

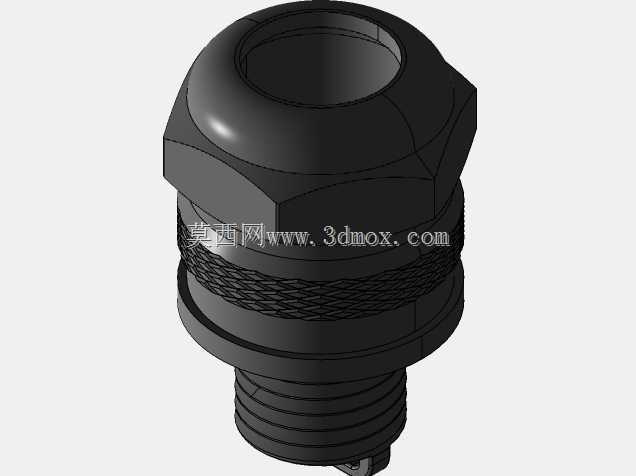

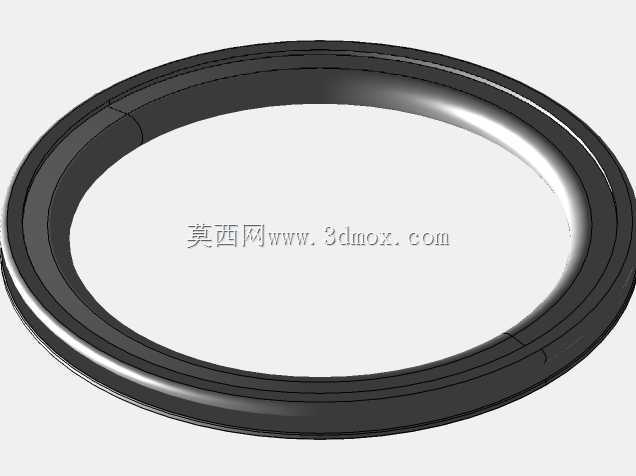

　　壳体部分的设计充分考虑了安装与散热需求，中部的六角拧断部位采用对边16mm的标准尺寸，适配常用的火花塞套筒工具，六角下方的密封锥面或者密封垫圈槽，根据不同的发动机缸盖设计预留了适配空间，这个模型里采用的是平座密封结构，配套1.5mm厚度的铜质密封垫圈，安装时按照25N·m的标准扭矩拧紧即可保证密封，不会出现过压导致的壳体变形或者扭矩不足导致的漏气问题。壳体下部的安装螺纹采用M14×1.25的通用规格，螺纹长度设定为19mm，适配绝大多数乘用车汽油机的缸盖安装深度，螺纹末端的收口结构用来固定内部的中心电极与侧电极，同时预留了合适的电极伸出长度，保证电极间隙正好处于燃烧室的最佳点火位置，不会因为电极过深导致气门碰撞，也不会因为电极过浅导致点火能量被缸盖冷却，出现点火困难的问题。

　　电极部分的设计是整个火花塞的核心功能区，中心电极采用镍基合金包覆铜芯的结构，铜芯的作用是快速将电极头部的热量传导到壳体与缸盖，避免电极温度过高出现早燃，中心电极的头部直径设计为2.5mm，兼顾点火可靠性与使用寿命，侧电极焊接在壳体的螺纹端面上，采用与中心电极同材质的镍基合金材料，电极间隙设定为0.8mm，适配传统的分电器点火系统与普通的独立点火系统，如果是高能量的点火系统可以适当放大间隙到1.1mm，这个模型里预留了间隙调整的结构余量，方便根据不同的点火系统参数做适配调整。

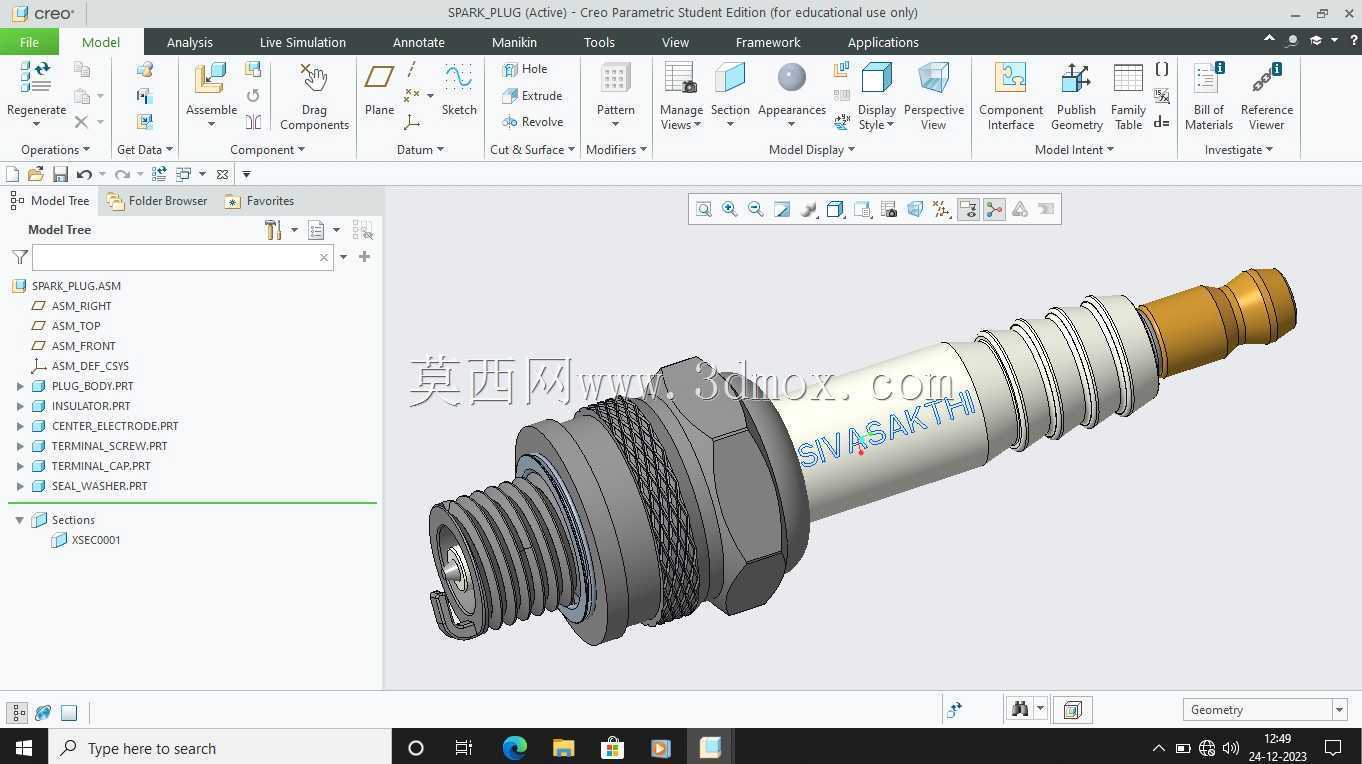

　　建模过程中完全按照实际零件的装配关系做了分层处理，接线螺母、瓷绝缘体、密封垫圈、金属壳体、中心电极、侧电极都做了独立的零件特征，每个零件的倒角、退刀槽、滚花纹理都按照量产零件的工艺要求做了还原，比如壳体六角部位的滚花是为了增加安装时的摩擦力，瓷件表面的伞棱结构是为了增加爬电距离，电极头部的微小倒角是为了避免尖端放电导致的电极过快烧蚀。从安装边界来看，这个火花塞的总长度控制在75mm，最大外径为20.8mm，安装后露出缸盖外部的长度为50mm，完全适配主流的发动机舱布置空间，不会和点火线圈、气门室盖等周边部件出现干涉，不管是做发动机的整机装配仿真，还是做点火系统的教学演示，或者是做维修培训的拆装模拟，这个模型都能提供足够的结构细节与尺寸精度，不需要再做额外的结构修正就可以直接导入装配环境使用。

　　在热特性匹配方面，这个火花塞的瓷件伸出长度与壳体的散热路径设计对应中等热值的标定，既可以在市区走走停停的低负荷工况下保持足够的自清洁温度，避免积碳跨连导致的漏电缺火，也可以在高速高负荷的连续运行工况下保持足够的散热能力，避免电极温度过高导致的炽热点火，适配压缩比在9.0到10.5之间的自然吸气汽油机，如果是增压发动机可以通过调整瓷件的导热系数与内部铜芯的直径来调整热值，这个模型的参数化结构可以快速完成这类调整，不需要重新绘制整体结构。
