内燃机动力传递组件活塞连杆结构设计

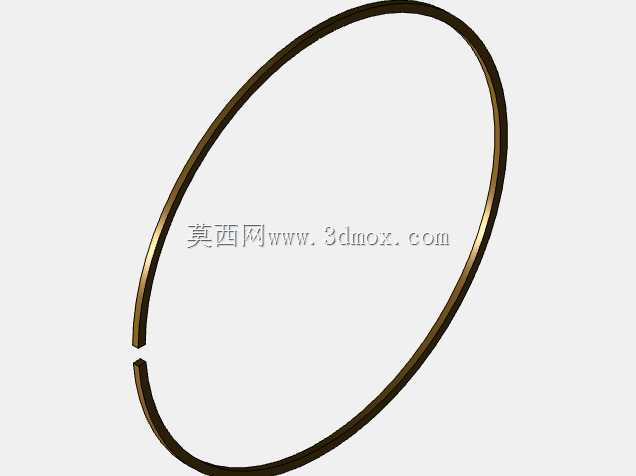

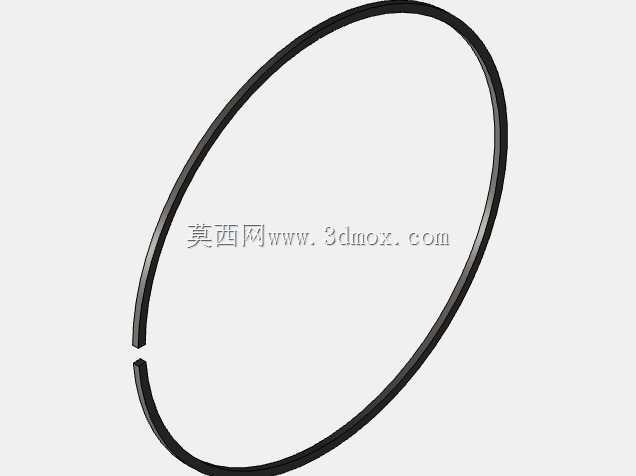

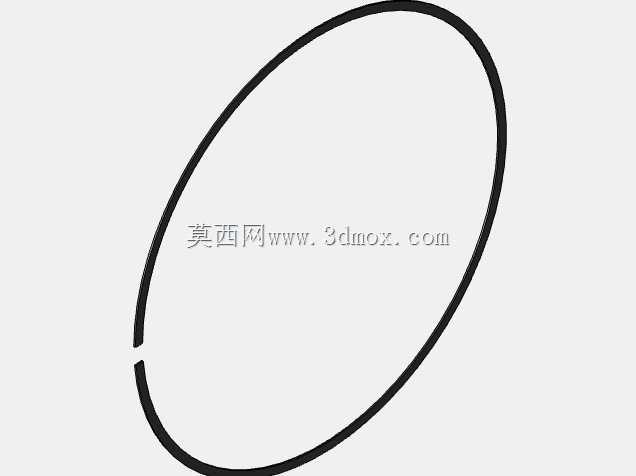

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心传力部件，日常在小排量通用汽油机、摩托车发动机、小型农用动力机械的动力舱内承担核心运动转换职能，直接决定了内燃机往复运动到旋转运动的转换效率与运行可靠性。从实际装机场景来看，该组件需要在高温、高压、高交变载荷的缸内环境下持续工作，活塞头部直接接触燃烧室爆燃后的高压燃气，三道活塞环槽的设计分别适配气环与油环，气环负责密封燃烧室高压气体避免窜气，油环负责刮除缸壁多余润滑油避免机油参与燃烧，环槽的轴向间隙、径向深度都经过匹配计算，既保证活塞环有足够的伸缩余量适配缸壁微观形变，又不会因为间隙过大导致泵油效应加剧机油消耗。

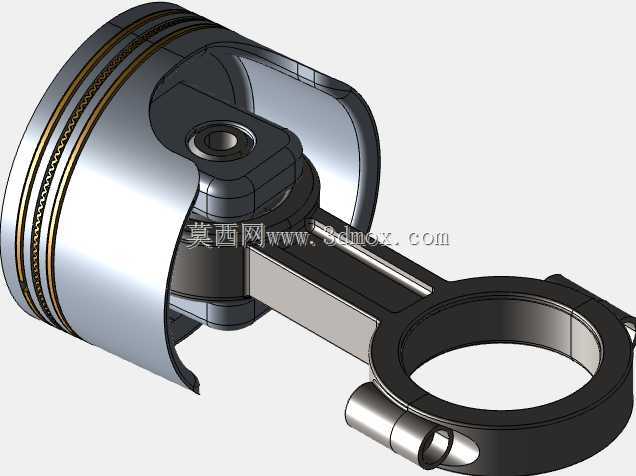

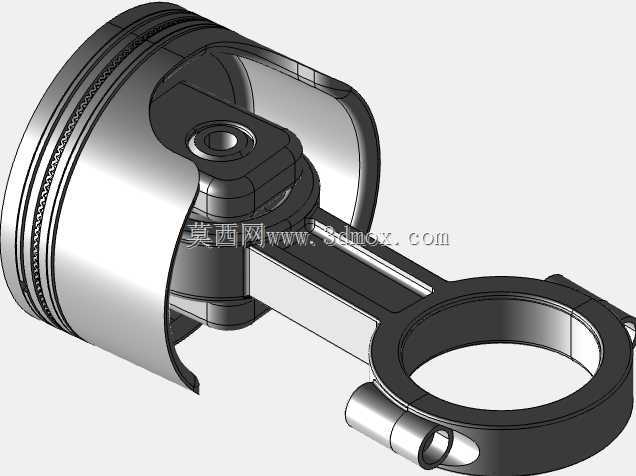

　　连杆部分采用分体式大端设计，大端轴孔适配曲轴曲柄销的安装尺寸，安装时通过连杆螺栓将轴瓦压紧在曲柄销表面，轴瓦表面的油槽结构可以在曲轴高速旋转时形成稳定油膜，降低转动副的摩擦损耗；小端通过活塞销与活塞销座孔连接，销座处的加强筋结构从活塞顶部一直延伸到销座位置，能够将活塞顶面承受的燃气压力均匀传递到连杆杆身，避免应力集中导致活塞销座开裂。杆身采用工字形截面设计，在保证足够抗拉、抗压强度的前提下尽可能降低往复运动质量，减少内燃机高速运转时的往复惯性力，降低曲轴系的振动水平。

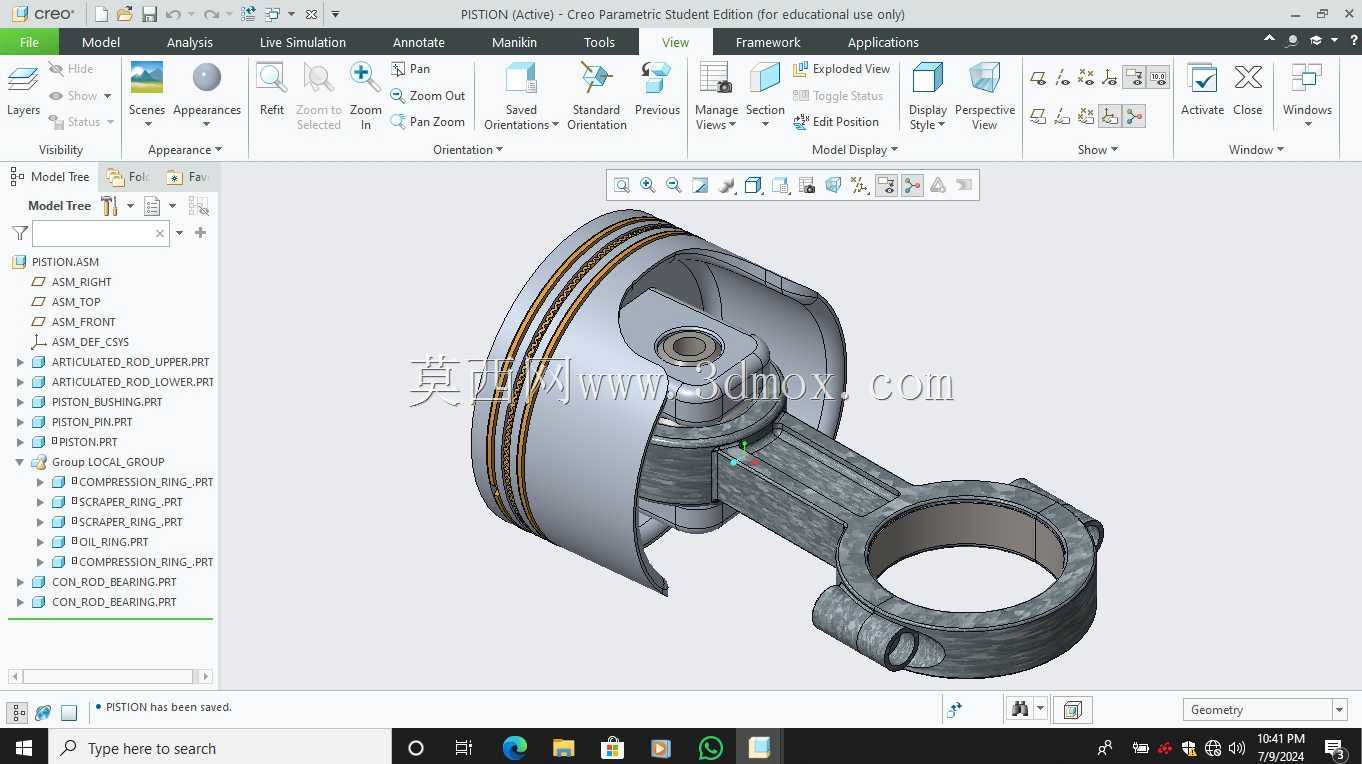

　　从安装边界来看，活塞的裙部型线采用微椭圆设计，冷态下裙部与缸壁保留合理配合间隙，热态下裙部受热膨胀后刚好与缸壁形成合适的配合面，既不会因为间隙过小导致活塞拉缸，也不会因为间隙过大导致活塞敲缸产生异响。活塞销采用全浮式设计，工作状态下活塞销可以在连杆小端衬套和活塞销座孔内自由转动，让销的磨损更加均匀，两端的卡簧槽用于安装限位卡簧，避免活塞销轴向窜动刮伤缸壁。整套组件的尺寸匹配严格遵循内燃机设计规范，活塞行程、连杆长度、曲柄半径的比值经过优化，兼顾了内燃机的扭矩输出特性与高速运转稳定性，在结构建模时所有配合面的公差、圆角过渡都按照实际加工要求设置，能够直接用于教学演示、结构拆解学习，也可以作为小型内燃机改型设计的基础参考结构，帮助设计人员快速理解曲柄连杆机构的传力逻辑与装配关系。
