TN16X50-S双轴双杆气动气缸结构设计

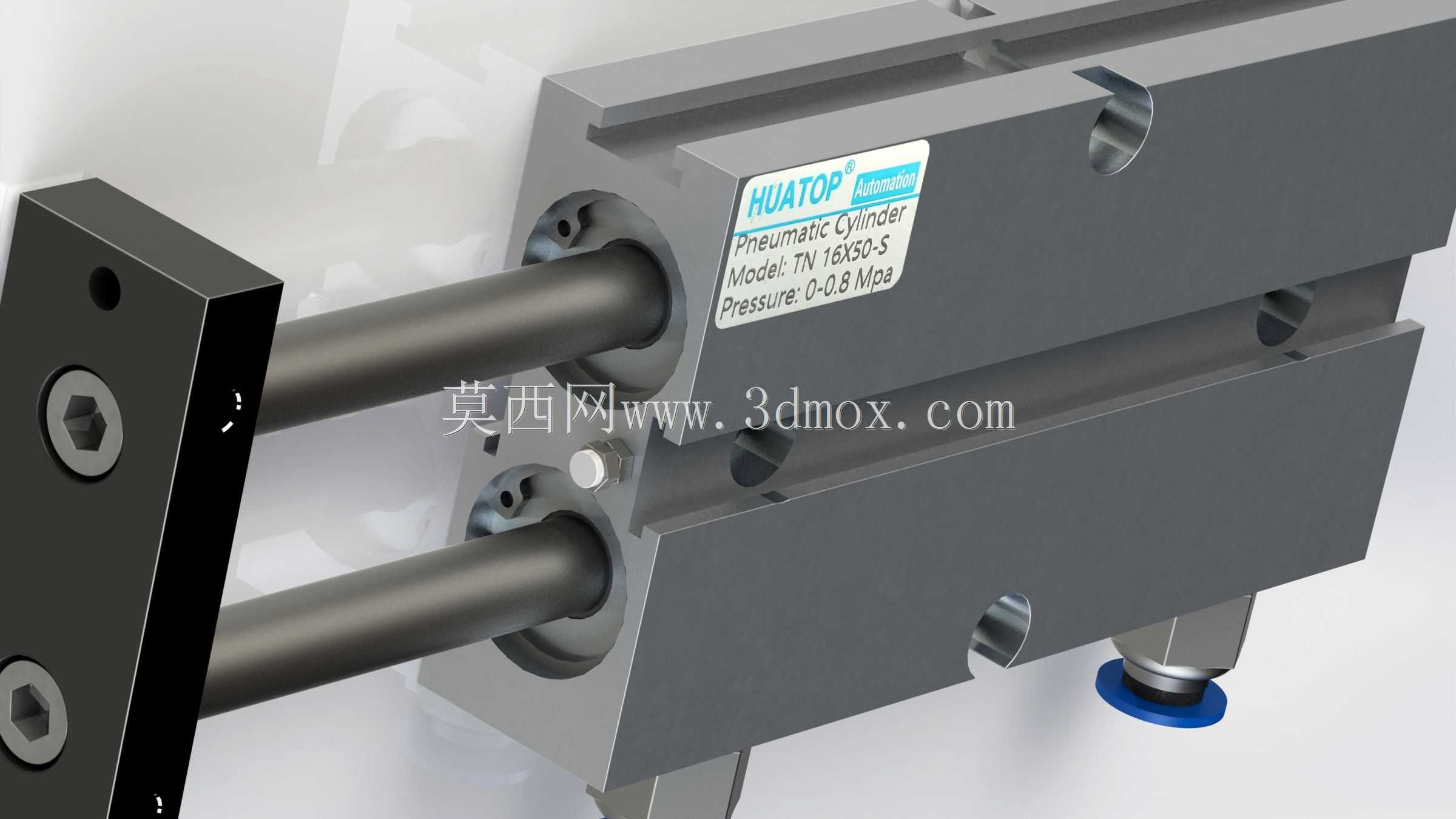

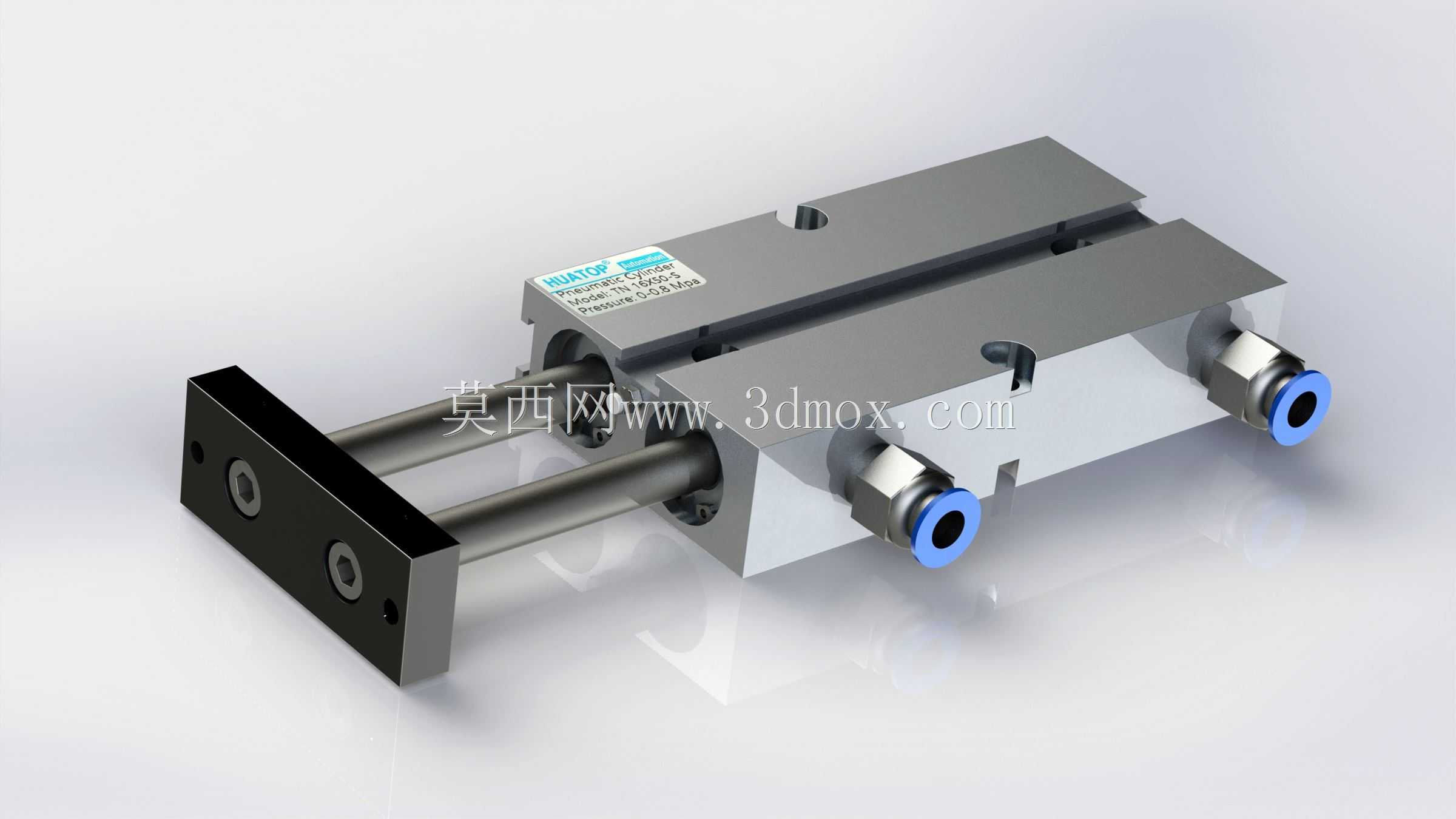

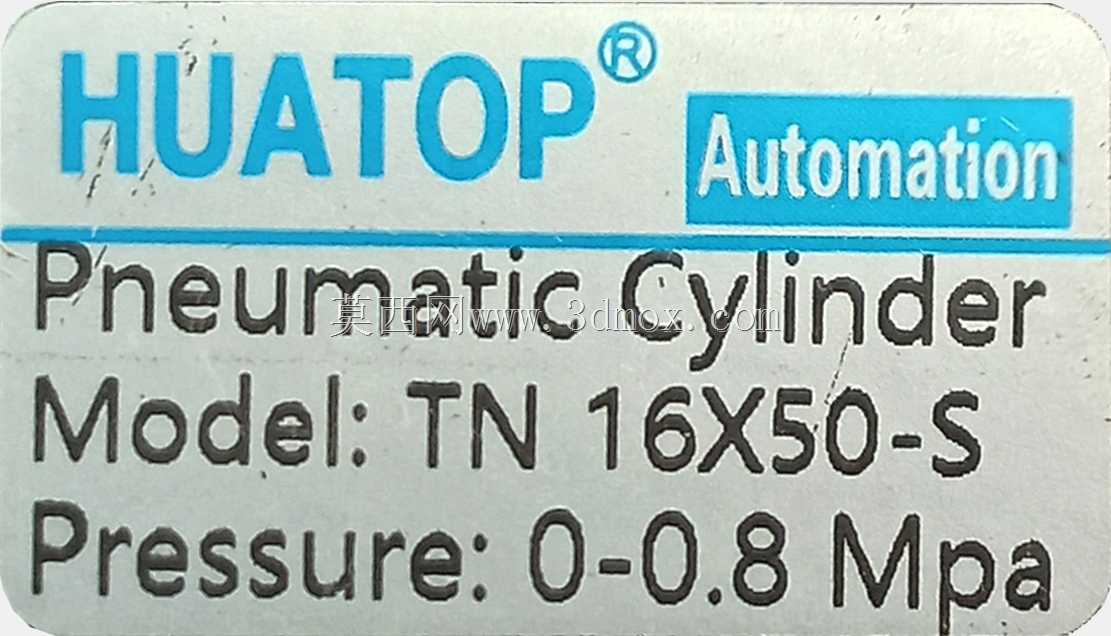

　　这款双轴气缸的缸径为16mm，行程50mm，采用双活塞杆并行的结构设计，相比单杆气缸具备更强的抗扭转能力，在侧向负载存在的工况下也能保持稳定的直线往复动作，不会出现活塞杆偏转、卡滞的问题。从实际应用场景来看，这类气缸常被用在轻工自动化生产线的物料推送、夹具夹紧、工位移位环节，比如小型零件的分拣挡停、工装夹具的快速压紧、包装设备的推料动作，也可配套在小型专机、非标设备上作为直线执行单元使用，适配0.0-0.8MPa的压缩空气工作压力范围，常规工厂气源压力即可驱动，无需额外增压处理。

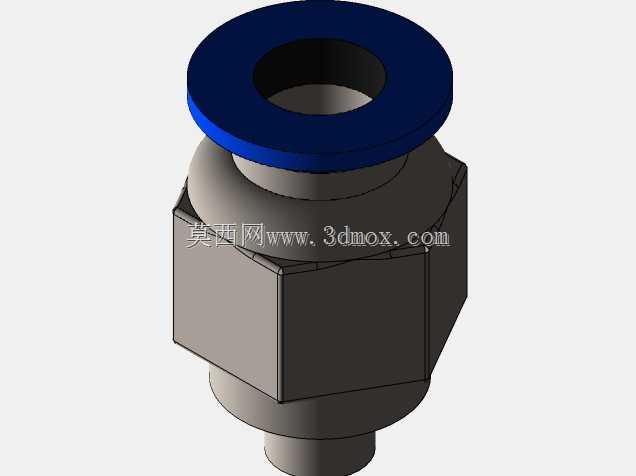

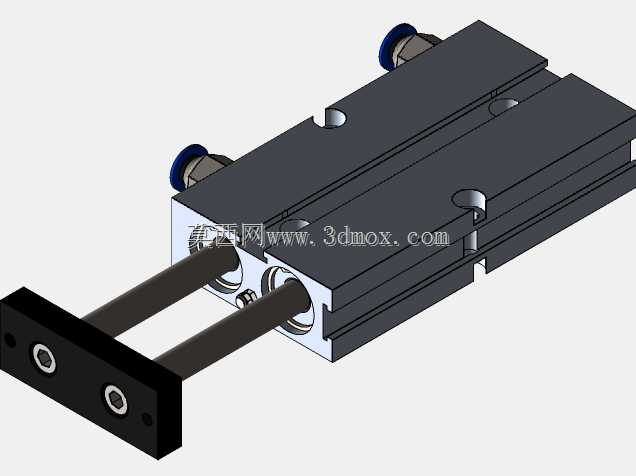

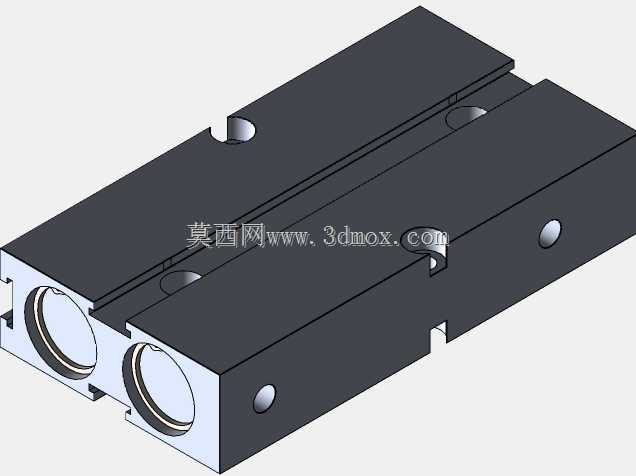

　　设计层面上，这款气缸采用一体化缸体的结构，将两根活塞杆的导向孔集成在同一缸体上，保证了两根活塞杆的平行度公差，避免了分体式安装带来的同轴度偏差问题，缸体侧面预留了标准的传感器安装槽，可以直接加装磁性开关来检测活塞的伸出、缩回位置，无需额外制作安装支架，简化了设备的电气检测布局。进气接口采用侧置式的快插接口适配结构，可直接对接常规气动软管，缸体两端的安装孔位符合行业通用的安装尺寸规范，既可以通过侧面通孔进行通孔安装，也可以配合端部的安装附件实现法兰式、脚架式安装，适配不同设备的安装空间需求。

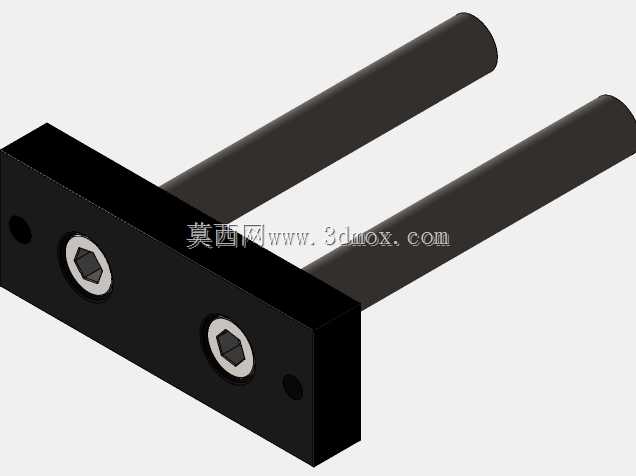

　　从安装边界来看，这款气缸的整体外形紧凑，双杆结构的宽度尺寸控制合理，不会占用过多的设备安装空间，活塞杆伸出端的端面预留了内螺纹安装孔，可以直接连接推块、压头、吸盘座等执行末端配件，不需要额外设计转接结构。导向部分采用内嵌式耐磨导向环，配合活塞杆表面的硬化处理，长期往复运行下的磨损量更小，能维持稳定的导向精度，减少设备维护频次。缸体本身采用硬质氧化处理，表面具备不错的耐磨与抗腐蚀能力，可适配多数常规工业车间的使用环境，不会因为少量切削液、粉尘的附着出现过早锈蚀的问题。在选型适配时，需要注意其双杆结构带来的输出力特性，两根活塞同时作用，同等压力下的输出推力是同缸径单杆气缸的近两倍，在小空间需要更大推拉力的工况下，这类双轴气缸的适配性远优于普通单杆气缸，同时其抗侧向力的特性，也能减少因为负载偏心带来的密封件磨损、活塞杆拉伤问题，提升气动系统的长期运行稳定性。
