SPINOGY X30配套HSK-E40 ER25高精度刀架

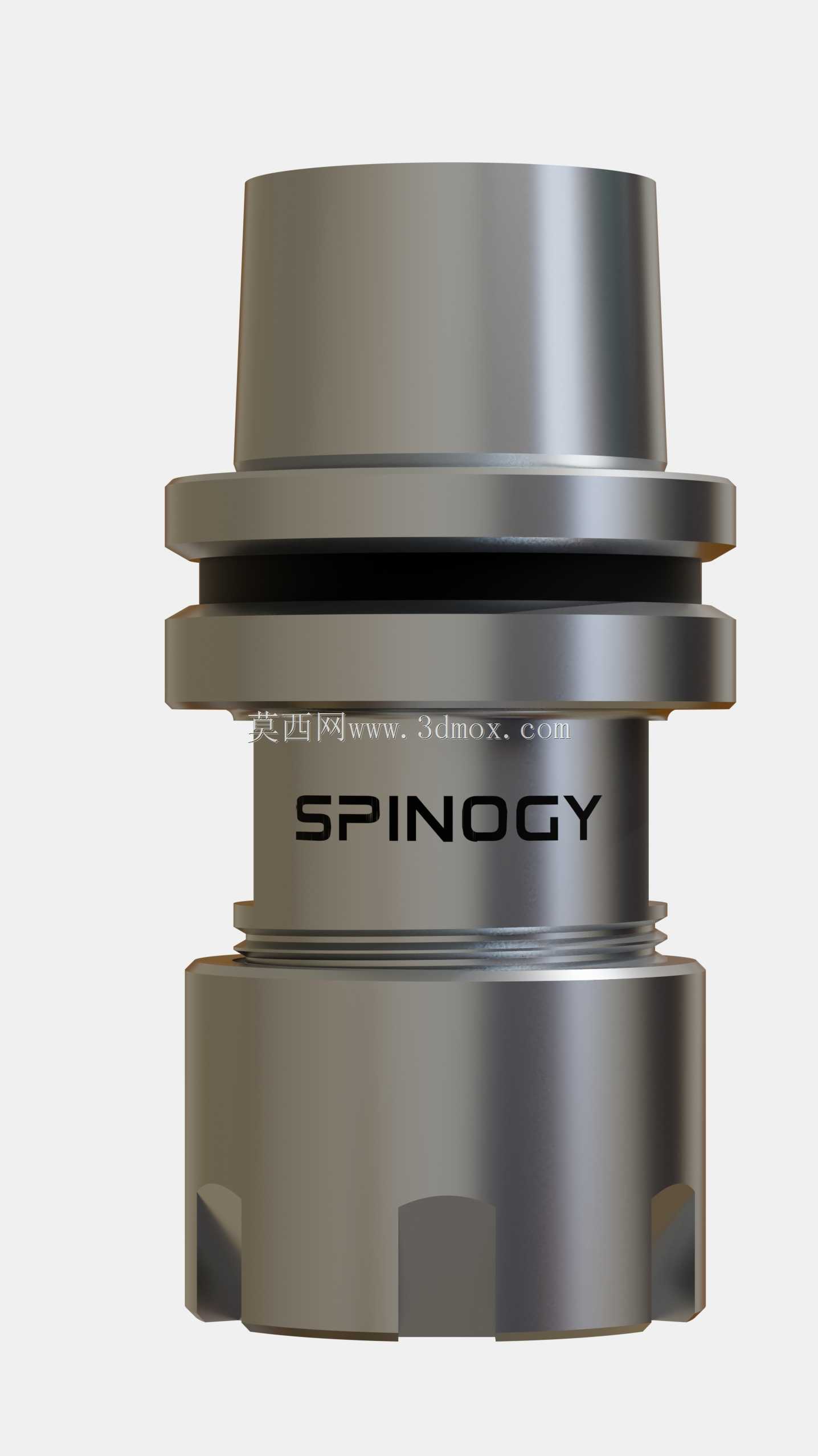

　　这款适配SPINOGY X30电主轴的HSK-E40 ER25刀架，是高速精密加工场景下的核心刀具夹持部件，主要面向小型精密加工中心、高速雕铣设备的刀具装夹需求，在3C零部件精密铣削、小型模具精加工、有色金属高速切削工况中应用广泛。从结构设计来看，其采用HSK-E40标准锥面配合接口，锥度为1:10的短锥设计，相比传统BT刀柄具备更高的连接刚性与动平衡性能，在主轴转速突破20000rpm的高速加工场景下，能有效降低锥面配合的离心扩张误差，保证刀具回转精度稳定在0.002mm以内。刀架下部集成ER25夹头安装位，适配夹持直径范围2-16mm的各类直柄铣刀、钻头、铰刀，夹头锁紧螺母采用带动平衡槽的低风阻设计，

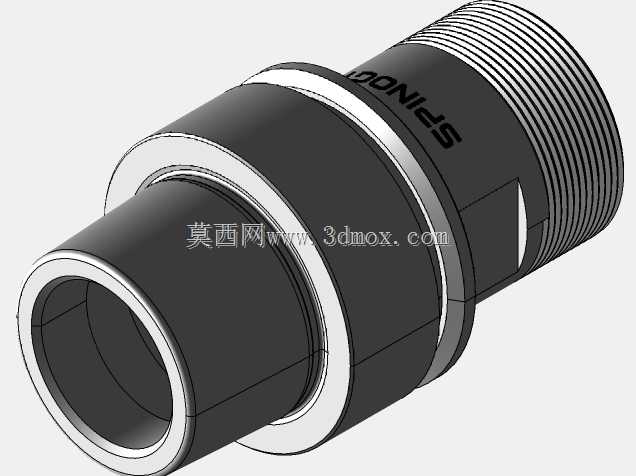

　　螺母外周的卡槽结构适配标准ER扳手，锁紧力矩可根据刀具直径匹配对应参数，避免夹持力不足导致的刀具窜动，或是锁紧力过大造成的夹头变形。整体外形采用阶梯式轴段设计，上部的法兰定位面与主轴端面紧密贴合，端面键槽结构可传递主轴切削扭矩，法兰上的密封槽可加装密封圈，阻挡加工过程中的切削液、金属碎屑进入主轴锥孔，保护主轴内部精密配合面。中间的环形退刀槽结构既降低了刀架整体重量，也为加工过程中的排屑预留了空间，避免切屑缠绕在刀架与主轴的连接位置。下部的夹头座外圆做了高光洁度处理，减少高速旋转时的空气阻力，同时外圆尺寸经过严格公差控制，可适配部分机床的主轴端面吹气装置，实现换刀过程中的锥面自动清洁。安装边界方面，

　　HSK-E40锥端的大端直径为40mm，法兰端面到夹头螺母下端面的总长度控制在紧凑范围内，不会额外增加主轴悬伸量，保证加工过程中刀具系统的整体刚性，在进行深腔加工时也能避免刀架与工件、夹具发生干涉。刀架本体采用高强度合金钢经渗碳淬火处理，表面硬度达到HRC58-62，具备优异的耐磨性与抗疲劳性能，长期反复换刀使用也不会出现锥面拉伤、夹持精度下降的问题。内部的冷却通道可适配主轴中心出水结构，高压切削液可通过刀架内部通孔直达刀具切削刃，有效降低切削区域温度，提升刀具使用寿命与加工表面质量。
