槽式抛物面太阳能集热支架总成

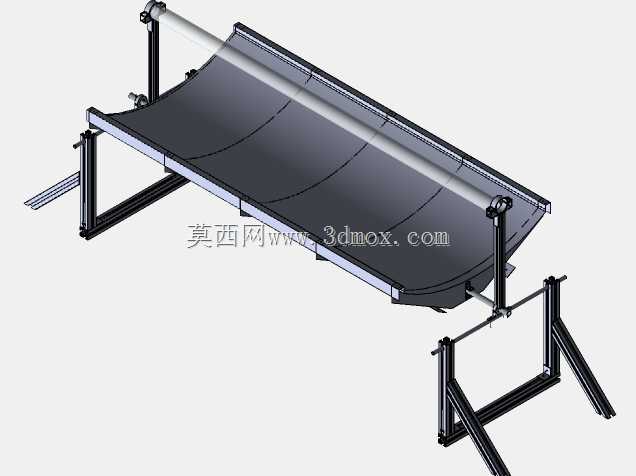

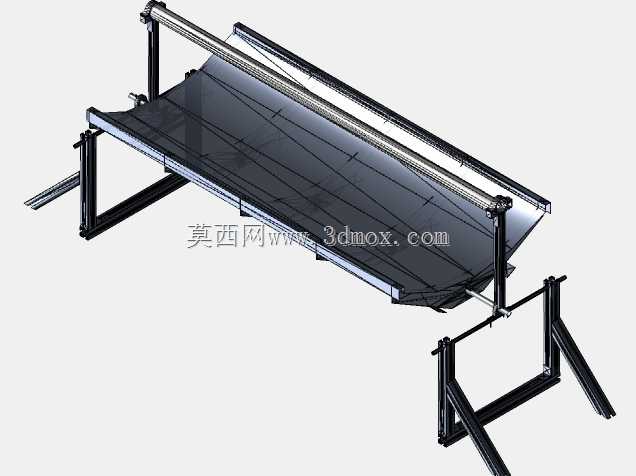

　　这套槽式抛物面聚光集热装置的三维结构，完整还原了中低温太阳能热利用场景里最常见的单轴跟踪单元形态，在工业厂区供热、农业大棚采暖、偏远区域小型热力站里，这类单元往往成排阵列布置，把直射阳光汇聚到位于焦线位置的吸热管上，把管内循环的导热介质加热后输送到储热或换热环节。从结构拆解的视角看，整套装置分为反射镜面承载曲面、焦线吸热管支撑、端部回转支承、地面倾斜支架四个核心部分，反射面采用长条形抛物面弧面构型，沿长度方向保持截面曲率一致，保证入射阳光经过反射后能够精准落在中心吸热管的管壁区域，避免焦斑偏移造成的热损。吸热管沿抛物面的焦线横向贯穿整个集热段，两端通过可调支座固定在镜面框架的端板上，支座预留了径向调节余量，

　　现场安装时可以根据实际光学对中结果微调管体高度，让吸热管全程处于焦线位置。镜面框架的两端连接回转轴，回转轴的轴线与吸热管轴线重合，整套聚光组件可以绕这根轴线做俯仰转动，跟踪太阳的方位角变化，把入射光线始终保持在抛物面的法向入射区间。底部支撑采用型材拼装的门型斜腿结构，两侧支架的跨距覆盖集热单元的全宽，支腿底部预留了地脚安装孔，现场施工时可以通过膨胀螺栓固定在混凝土条形基础上，倾斜的支腿构型既抵消了风载荷产生的侧向倾覆力矩，也避开了地面杂物堆积对镜面下缘的干涉。设计时首先要约束的边界是集热单元的长宽比例，单段镜面长度不宜过长，避免曲面框架在自重下产生挠曲改变面形精度；宽度方向的抛物面开口尺寸决定了聚光比，

　　开口过大会提升支架抗风设计的载荷等级，过小则单位面积的集热功率达不到供热需求。回转驱动端预留了外接减速电机的安装接口，后续阵列布置时可以把多台集热单元的转轴通过连杆联动，用单台驱动带动整排组件同步跟踪，降低控制系统的硬件成本。支架的型材选型兼顾了室外长期服役的防腐需求，所有连接节点都采用螺栓拼装而非现场焊接，既方便零部件分段运输到现场后快速组装，也便于后期镜面老化后的单独更换。在排布安装边界时，相邻两排集热单元之间要预留足够的间距，避免冬季低太阳高度角时前后排产生阴影遮挡，同时支架侧面留出检修通道，方便运维人员定期清洁镜面、检查吸热管的密封接头。整套结构没有复杂的定制铸件，大部分承载件采用标准型材切割拼装，加工门槛低，

　　非常适合分布式太阳能供热项目的批量复制部署，建模时把所有转动副的配合间隙、型材的截面规格、地脚孔的定位尺寸都做了完整还原，结构工程师可以直接在此基础上根据项目当地的风载、雪载数据调整支腿截面和壁厚，光学设计人员也可以基于现有抛物面曲率参数模拟不同安装纬度下的全年集热效率。
