机床配套检测执行模组安装板结构

　　这套结构面向普通车床改造与工位集成场景，核心解决的是在CA6140这类成熟通用机床床身外侧加装检测、执行组件时，安装基准不统一、外挂部件干涉频繁、现场配焊配钻工作量大的问题。很多车间在给老旧机床追加自动检测、刀具补偿触发或者工位辅助动作功能时，往往直接在机床原有护罩、进给箱体表面随意打孔固定，使用一段时间后就会出现组件偏移、振动松脱，甚至和溜板箱行程、刀架回转空间发生剐蹭的情况，这套安装板模组就是针对这类现场痛点完成的结构化设计。

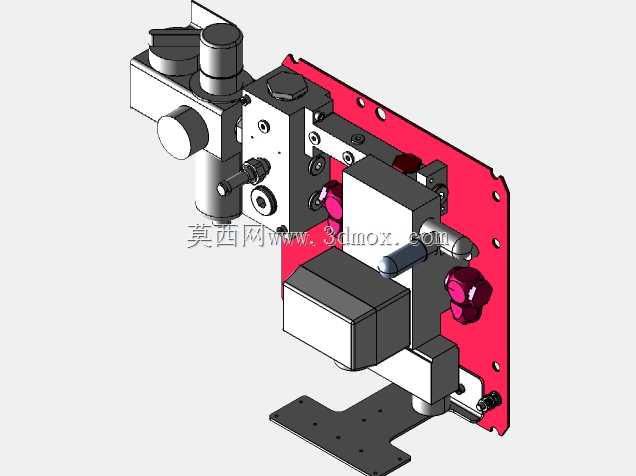

　　从布局逻辑来看，红色的主立板承担全部外挂组件的承载基准，板件上预先排布了多组不同孔距的安装孔位，既有用于和机床侧预设连接位锁固的沉头通孔，也有留给不同功能模组调整位置的长圆槽，现场安装时不需要二次划线打孔，只需要根据机床实际装配公差微调组件在槽内的位置，就能保证执行端和机床加工坐标系的对齐精度。立板下方延伸出的水平折弯托板，用来承托重量偏大的驱动与检测单元，托板上同样预留了阵列安装孔，既可以固定图中左侧的多通路调节阀体、传感组件，也能根据后续工艺变更替换成气动夹紧模块或者位移反馈单元，不需要重新制作整块安装基板。

　　实际功能层面，这套模组把原先分散安装的压力调节旋钮、行程触发元件、动力输出块全部整合在同一块基准板上：左侧竖立的调压组件负责给外接执行元件提供稳定的动力输出压力，中部的方块状功能单元集成了动作执行与位置反馈，侧面伸出的轴端构件可以直接对接机床侧的触发摆杆或者辅助压头，板侧露出的两个玫红色调节手轮用来在调试阶段快速限定执行件的行程上下限，调试完成后直接锁死即可，日常换产时不需要反复拆解基准连接件。

　　设计过程中优先校核了安装边界尺寸：主立板的竖向高度完全避开机床溜板箱的全行程移动范围，板件最外侧突出量控制在机床原有操作护栏的安全间距以内，操作人员站在机床正面装卸工件时不会磕碰外挂组件；下方水平托板的离地高度预留了足够的排屑与切削液流淌空间，切屑不会堆积在板件接缝处，日常清理只需要擦拭板体表面即可。所有连接位都采用了凸台定位面设计，组件和安装板之间不是单纯靠螺丝摩擦力锁固，而是通过止口配合抵消机床运行时的往复振动，长期运行也不会出现基准偏移。

　　针对机床加工现场的恶劣工况，板件的棱边全部做了倒角处理，没有尖锐突出角，走线槽也顺着立板内侧预留的空隙布置，动力线、信号线可以沿着板边隐藏固定，不会被飞溅的切屑刮破外皮。整套结构不需要改变机床原有主体结构，相当于给通用机床追加了一个标准化的功能扩展接口，不同工艺需求下只需要更换板上搭载的功能单元，就能完成检测、辅助夹紧、工位触发等不同附加功能的加装，大幅降低老旧机床自动化改造的现场装配难度，也避免了临时改装带来的精度丢失与安全隐患。
