带法兰外螺纹连接衬套组件结构设计

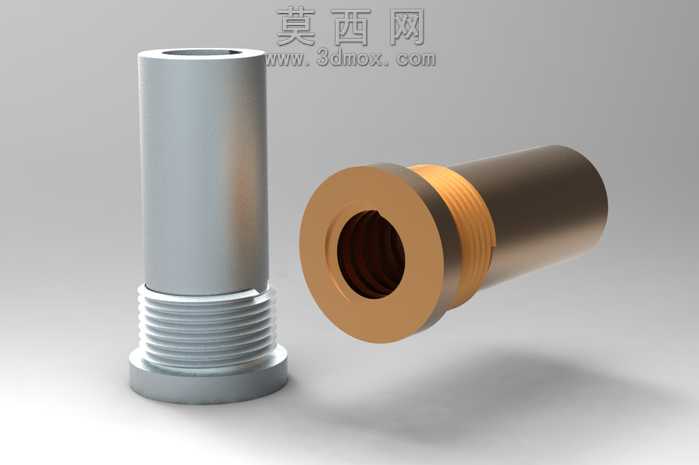

本作品为两款同轴类螺纹连接衬套组件的三维建模设计成果，建模阶段采用参数化特征构建逻辑，首先以旋转凸台命令生成两款衬套的基体回转结构，针对左侧银灰色衬套，先绘制包含底座法兰、光筒身段、外螺纹段的半截面草图，通过360度旋转生成实体基础，再以螺旋线扫描切除的方式生成底部外螺纹的牙型结构，严格遵循右旋螺纹的牙距、牙型角标准参数，保证螺纹特征的啮合精度；底座法兰处做了0.2mm的圆角过渡处理，避免应力集中问题，筒身内壁做了0.8级粗糙度的面属性设置，适配轴类零件的滑动配合需求。针对右侧带铜色法兰的衬套，同样以旋转命令生成基体，在端部法兰与筒身衔接处做了橙色密封圈槽的切除特征，外螺纹段与左侧衬套的内螺纹参数完全匹配，保证二者可实现精准旋合装配。材质与渲染阶段，为左侧衬套赋予6061铝合金材质，调整金属粗糙度为0.15、反射强度为0.7，还原阳极氧化银灰色金属的哑光质感；右侧衬套筒身赋予45号钢发黑处理材质，端部法兰赋予锡青铜材质，密封圈槽赋予丁腈橡胶材质，通过HDR环境光打光，添加软阴影与环境反射效果，让不同材质的质感差异清晰呈现，装配状态下的贴合面无穿模、间隙问题。结构设计上，两款衬套采用右旋螺纹配合，符合通用机械的螺纹连接习惯，端部法兰结构可实现轴向定位，密封圈槽可加装密封件实现气液密封场景下的使用需求，整体结构紧凑，配合公差选用H7/g6间隙配合，既保证拆装便利性，又可控制连接后的同轴度误差在0.02mm以内，可应用于气动管路、液压油路的接头连接场景，建模过程中所有特征均保留参数化编辑属性，可根据实际使用场景调整筒身长度、螺纹规格、法兰直径等参数，无需重新绘制基础草图即可快速生成适配不同工况的衍生型号，装配体文件中添加了配合约束，可直接用于后续的工程图导出、运动仿真或者3D打印样件验证。
