双铰接长柄传动摇臂仿真构件

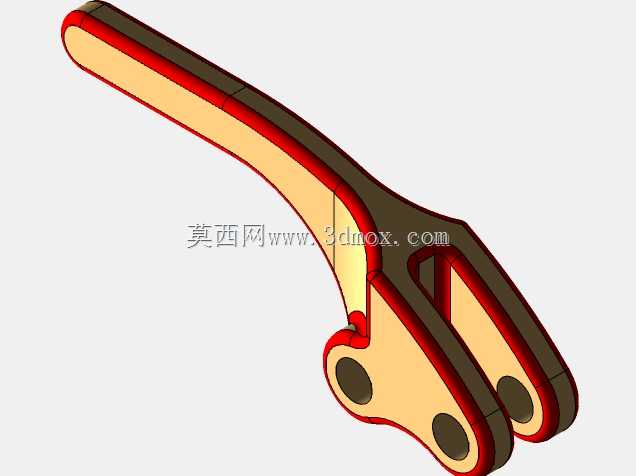

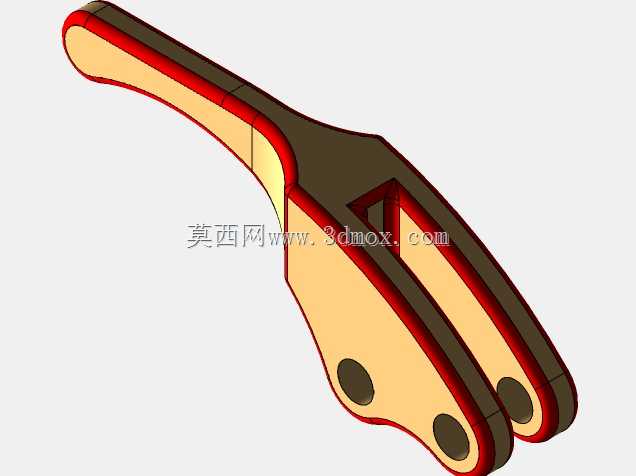

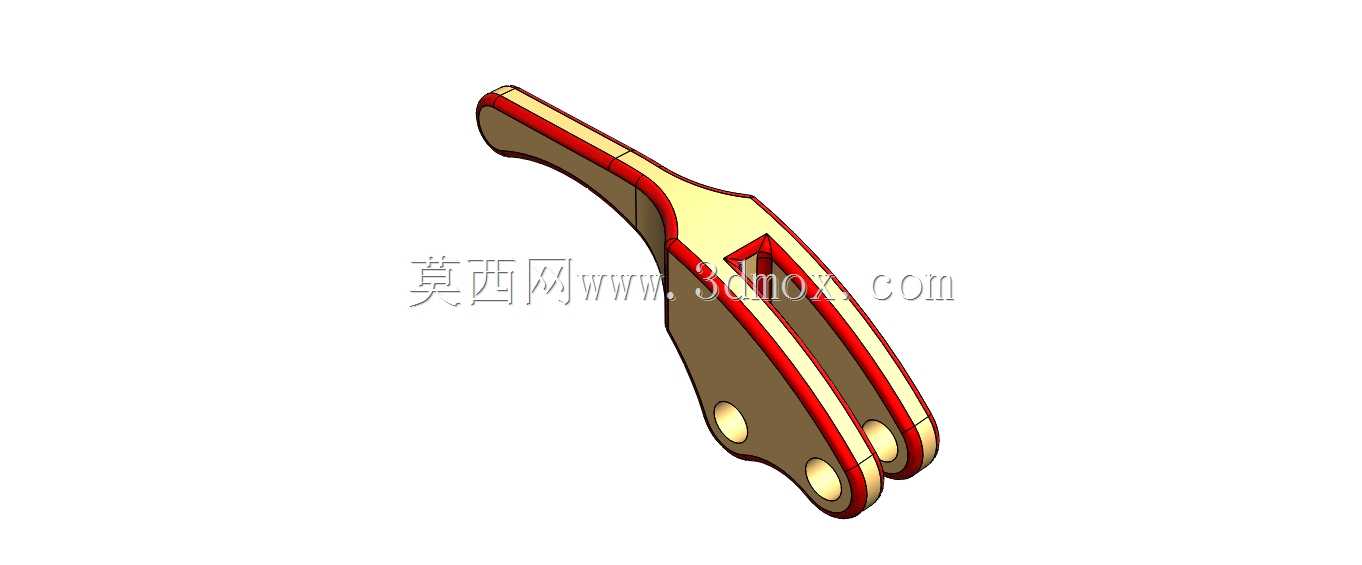

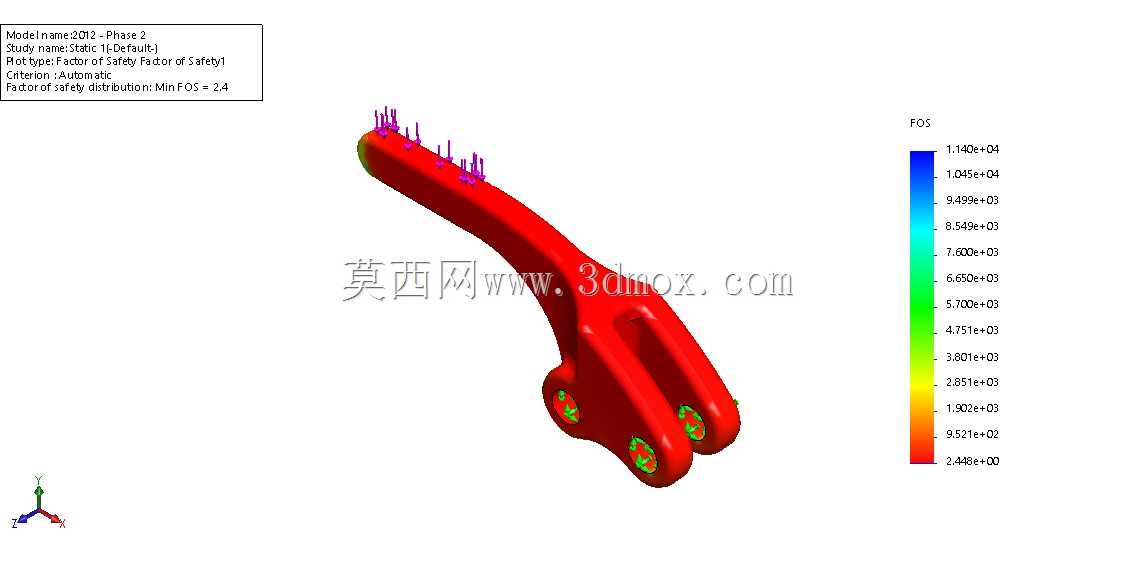

　　该长柄摇臂类构件属于手动操纵与连杆传动系统中的传力执行件，整体采用一端细长握持延伸、另一端双叉耳铰接的布局形态，细长柄身从铰接端沿平缓弧线向外延展，末端预留操纵施力区域，双叉耳端开设同轴铰接孔，用于与机架销轴、联动连杆形成回转副，可将操作人员施加在柄部的扳动力矩转化为铰接端的转角输出，常见于机床换挡操纵机构、工装夹具锁紧单元、小型设备离合控制链路以及轻工机械的手动调节工位。从受力校核的云图结果可以看到，构件在柄身末端承受侧向操纵载荷、双叉耳孔位承受销轴约束反力的工况下，应力梯度沿柄身弧线平滑过渡，高应力区域集中在叉耳与柄身的过渡圆角以及铰接孔内壁接触位置，柄身中段应力水平较低，设计阶段在叉耳根部做了加厚凸台处理，

　　孔位周边预留衬套压装余量，既避免薄板铰接处出现应力集中开裂，也能在长期反复扳动后仅更换衬套即可恢复铰接精度，无需整体更换构件。外形边界上，细长柄身的弧线走向避开了设备周边的管线与护罩安装空间，扳动全行程中柄身外轮廓不会与相邻固定件发生运动干涉，双叉耳的开档尺寸匹配配对连杆的端部厚度，同轴孔的孔径公差按照回转配合要求选取，销轴穿装后叉耳两侧端面与连杆端面保留微小轴向间隙，防止转动过程中出现卡滞。建模过程中先搭建柄身的中心引导线，以变截面扫略形成长柄主体，再在铰接端拉伸生成双叉耳实体，对所有锐边交接位置做圆角过渡，网格划分时在孔位接触区域加密单元，施加载荷时约束铰接孔内壁的径向与轴向自由度，在柄身施力端施加对应工况的操作力，

　　求解得到的安全系数分布可以直观反馈薄弱区域，针对安全系数偏低的叉耳根部局部加厚，对安全系数富余过多的柄身中段适度缩减壁厚，在满足反复扳动寿命要求的前提下控制构件整体重量，手动操作时的握持手感也更为轻便。这类摇臂构件的安装定位以铰接孔轴线为基准，装配时保证孔位与机架支座的同轴度，柄部的操纵行程末端可配套设置限位块，避免过度扳动导致连杆机构过载，构件表面可做喷塑或氧化处理，提升车间环境下的防锈耐磨能力。
