卧式便携泥浆搅拌桶机架总成

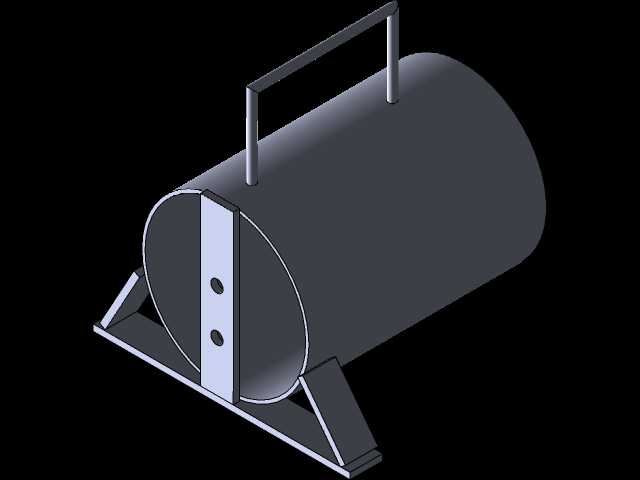

　　这套结构围绕施工现场小批量泥浆、水泥浆或类似悬浮液的临时拌制展开，主体采用卧式圆筒容腔，配合端部封板、底部承托支架和顶部提移把手，形成可搬运、可放置、可外接搅拌动力的紧凑单元。圆筒外形有利于减少浆料在转角处的滞留，内壁过渡连续，清洗时死角较少；端板上预留两处同轴安装孔，可用于穿装搅拌轴、密封件或轴承支承件，孔位布置在端板中心偏下区域，能够让桨叶工作范围覆盖筒体下部沉积区。

　　从实际使用场景看，这类装置常见于地基注浆、边坡修补、小型砌筑、设备基础灌浆以及野外管线作业中。作业地点往往空间狭窄、电源和吊装条件不稳定，因此设备不能只考虑搅拌容量，还要兼顾人工转移和临时安放。模型中的顶部把手由两根立杆和一根横向握杆组成，立杆直接落在筒体上部刚性区域，搬运时机身重量能够沿筒体和支架传递，避免单点受力造成变形。底部支架采用两侧斜撑加前向承托边的形式，放置时接触面积较大，筒体滚动趋势被限制，搅拌振动下也不容易偏移。

　　设计思路上，筒体承担容料和外形定位，端板承担轴系安装基准，机架负责承载和防滚，提手负责短距离转运，各部件功能边界清晰。端板外侧增加的竖向加强板与两孔位置对应，可提高轴座安装区域的局部刚度；若后续配置电机、联轴器和桨叶，应优先校核端板厚度、焊缝位置以及搅拌轴悬臂长度，防止满载启动时端板产生交变摆动。底部斜撑与筒壁之间形成三角形支撑，适合承受筒体自重和物料倾覆力矩，支架前缘外伸还可在加料、冲洗或检修时提供稳定支撑。

　　外形边界方面，模型长度主要由卧式筒体决定，直径决定设备宽度和高度方向的主体尺寸，提手向上增加转运握持空间，底部支座向两侧展开形成安放轮廓。布置现场时，应在端板轴系伸出侧预留电机或手轮连接距离，在筒体上方保留加料和清洗空间，在底部留出排放、检修和垫板调整位置。若用于固定工位，可在支架底面增加螺栓孔与工作台连接；若频繁转场，则应控制筒体壁厚和支架板材规格，在刚度、重量和握持高度之间取得平衡。整体结构没有复杂曲面，板材件和焊接件占比较高，适合按实际容量进行参数化改型。
