双孔铰接连接支座结构造型

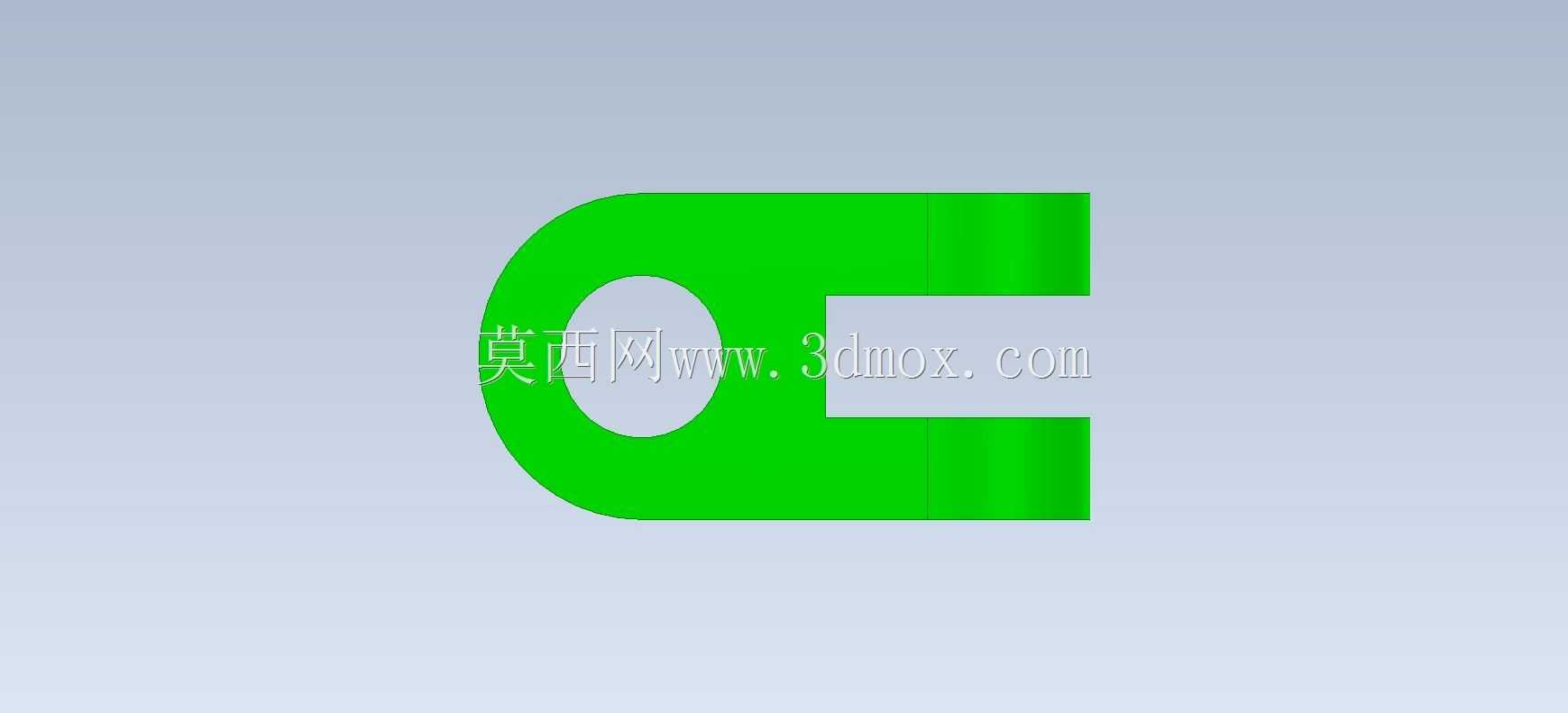

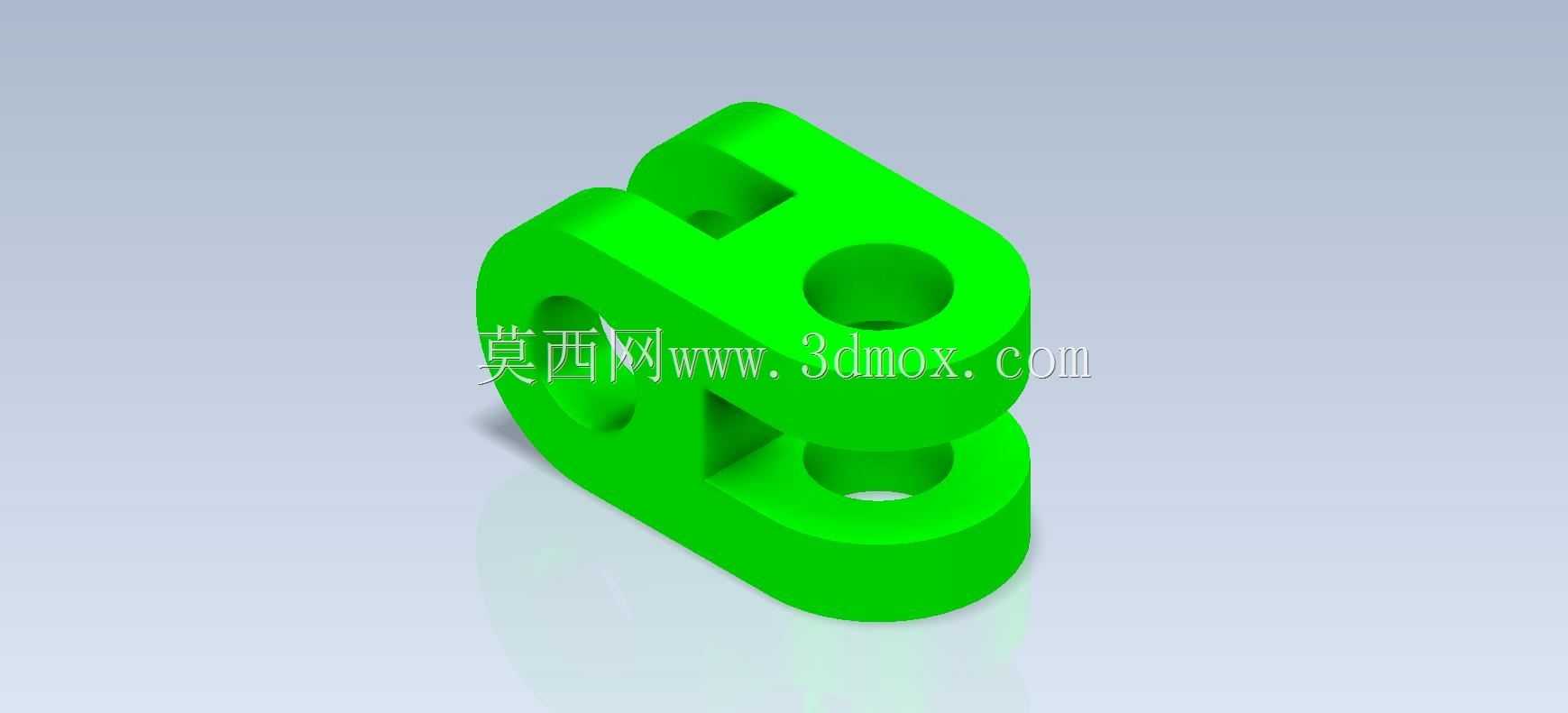

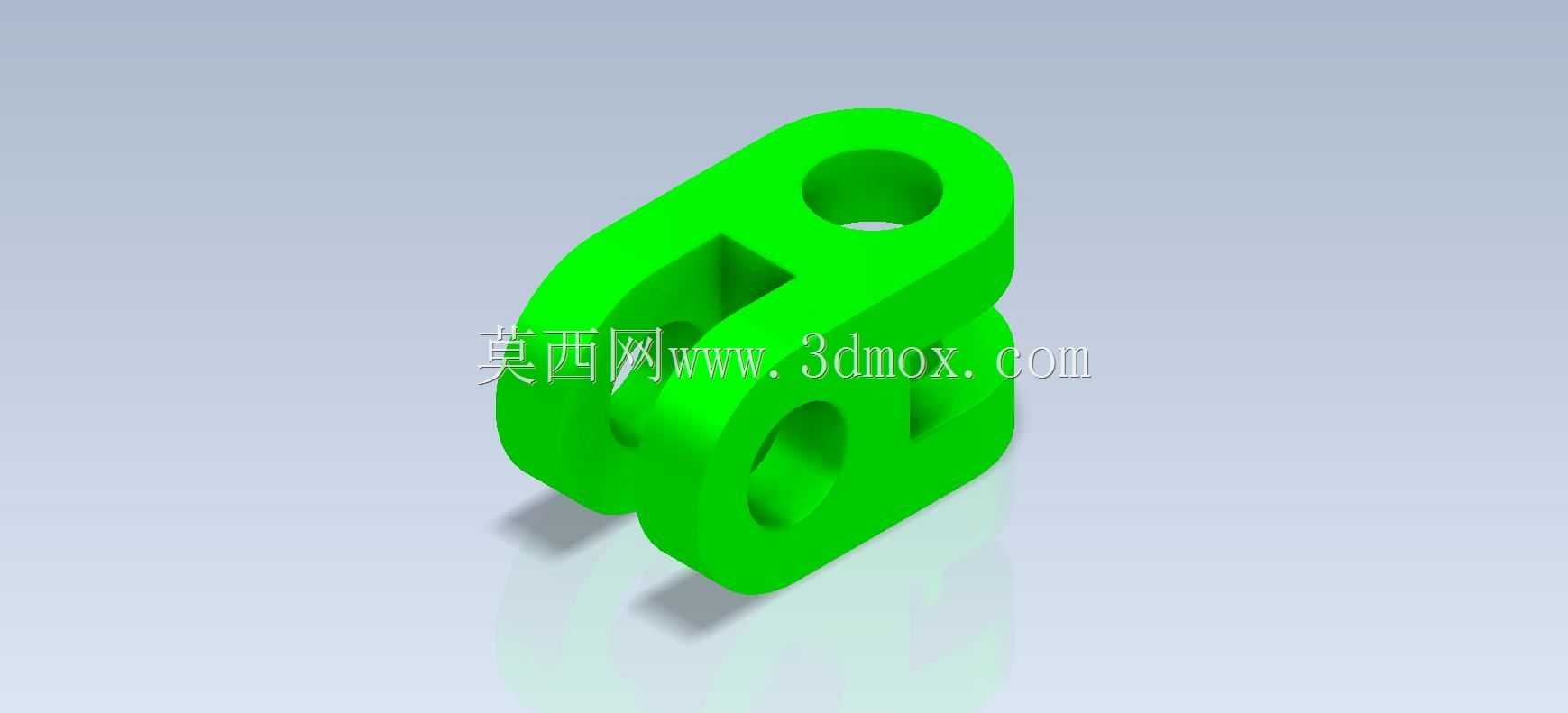

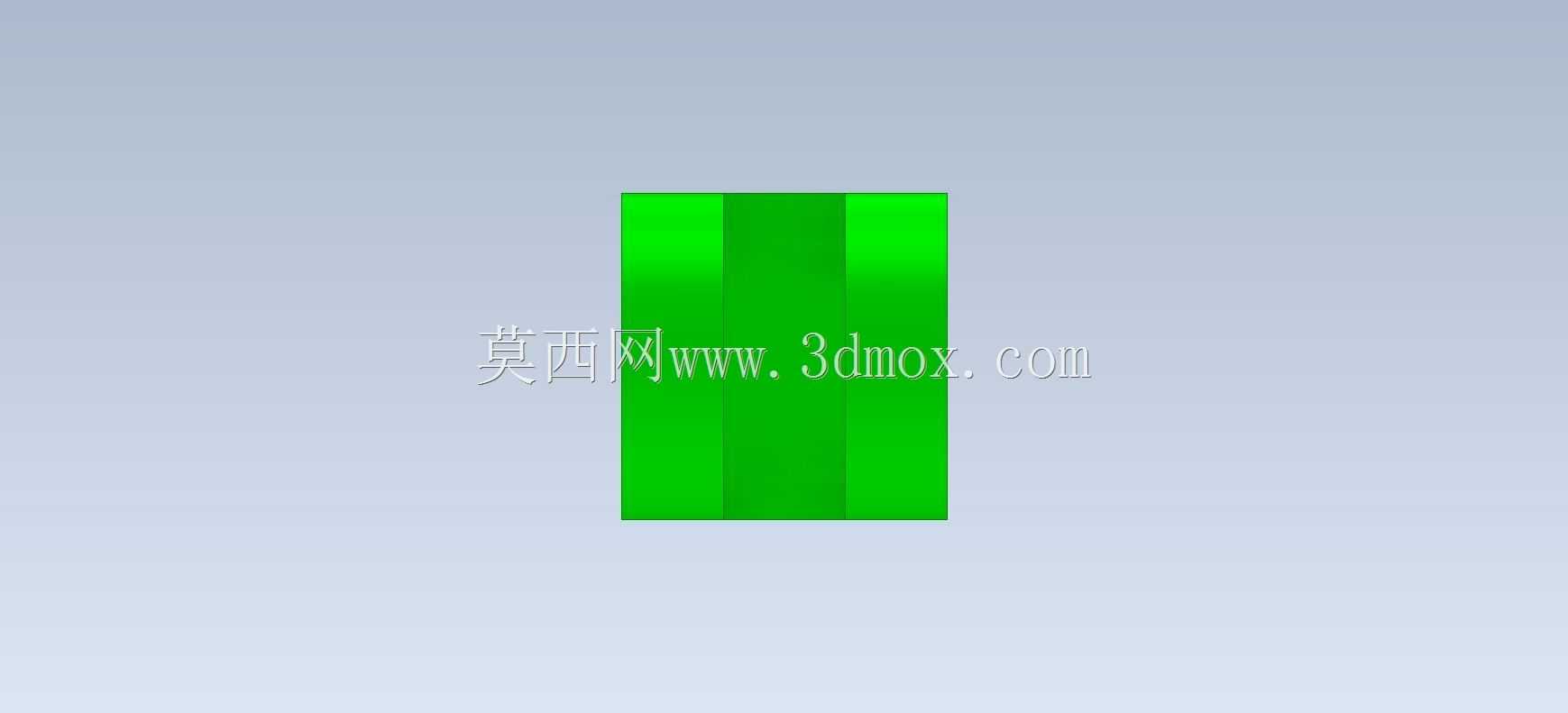

　　该零件属于小型铰接连接支座类结构，整体采用一体化块状本体设计，外形紧凑，适合在空间受限的连杆机构、手动夹具、轻型工装以及小型传动装置中承担销轴连接与载荷传递作用。零件上部设置同轴贯通圆孔，下部两侧形成分叉耳板并开设对应销孔，中间保留开槽空间，可容纳配对连杆或连接片插入，通过销轴完成转动副装配。这种双孔铰接布局能够在两个垂直或近似平行的连接方向之间传递拉力、压力及小幅弯矩，同时允许被连接件绕销轴轴线产生相对摆动，常见于快压夹具、调节拉杆、轻型定位机构和教学演示机构中。

　　从结构受力角度看，支座主体采用较厚实体壁面，孔周区域保留充足材料，以降低销轴接触应力并避免孔口撕裂；上下孔之间通过连续实体过渡，减少截面突变带来的应力集中。中部开槽宽度决定配对件的插入边界，设计时需要与连杆厚度、垫片厚度以及装配间隙统一协调，开槽两侧耳板应保持对称，以保证销孔同轴度和受力均衡。零件外侧轮廓以平直壁面与圆弧过渡相结合，既便于在建模过程中练习拉伸、切除、圆角和孔特征，也符合实际五金件便于成型、去毛刺和装夹的工艺特点。

　　安装边界方面，上部圆孔可作为固定铰接端，与机架销轴或螺栓组件配合；下部双耳孔用于连接活动连杆，销轴穿装后应设置卡簧、开口销或锁紧螺母限制轴向窜动。由于零件整体尺寸偏小，选型时不能仅按外形判断承载能力，应重点校核销孔直径、耳板厚度、开槽宽度以及孔间距。若用于频繁摆动工况，需在孔内增加衬套或提高接触表面硬度，以改善耐磨性能；若用于静态定位，则可直接采用普通碳钢或铝合金加工。

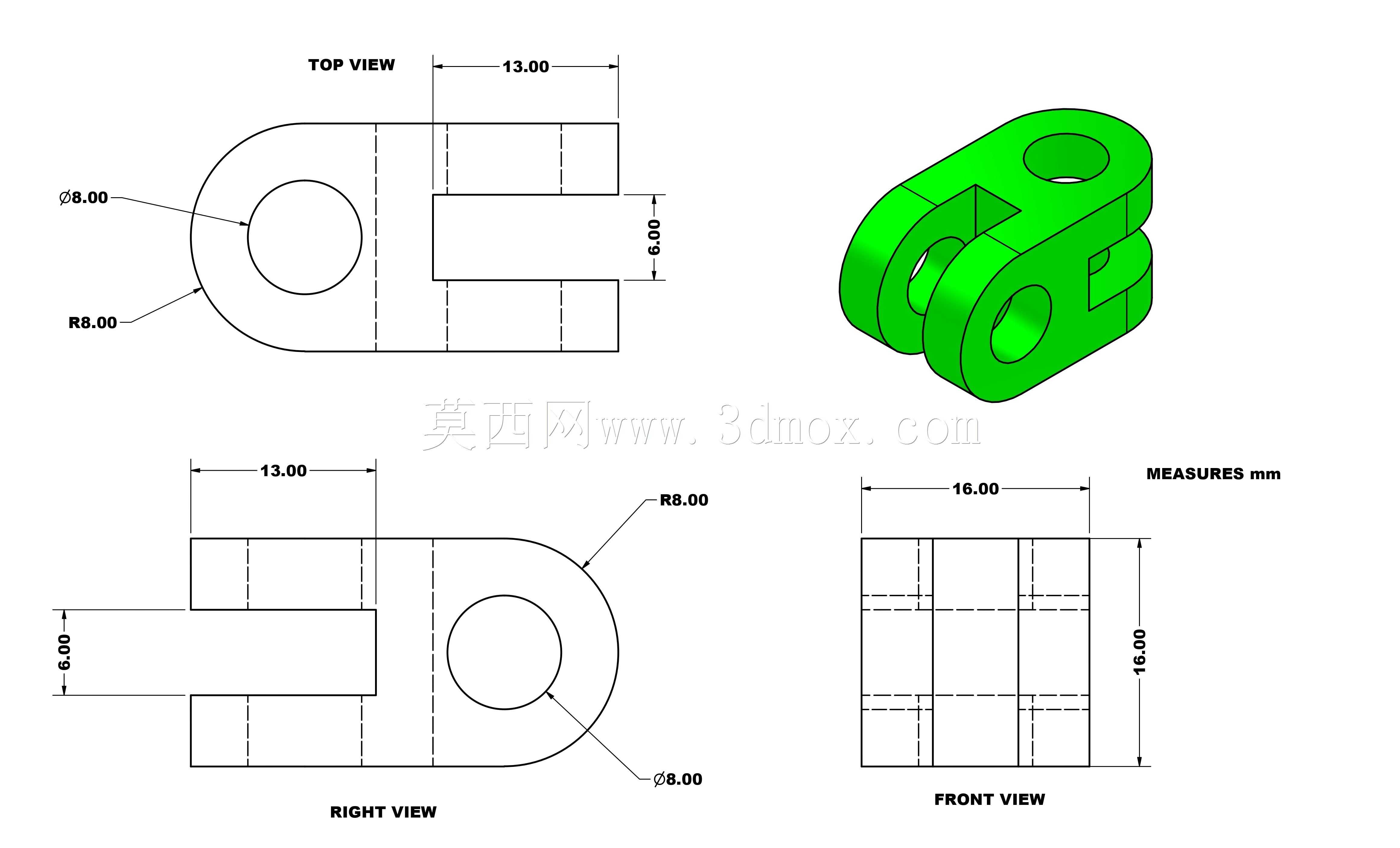

　　三维建模时可先绘制主体截面并拉伸成型，再通过中部开槽切除形成双耳结构，随后建立上下贯通孔，最后对棱边和孔口施加圆角。建模过程中应保证两侧耳板外侧面平行、销孔轴线同轴，并控制开槽底面与孔壁之间的最小壁厚。该结构虽然造型简单，却完整覆盖了机械连接件中铰接、限位、传力和装配间隙等关键设计要点，适合作为结构设计人员练习实体建模、工程图表达以及机构干涉检查的基础零件。
