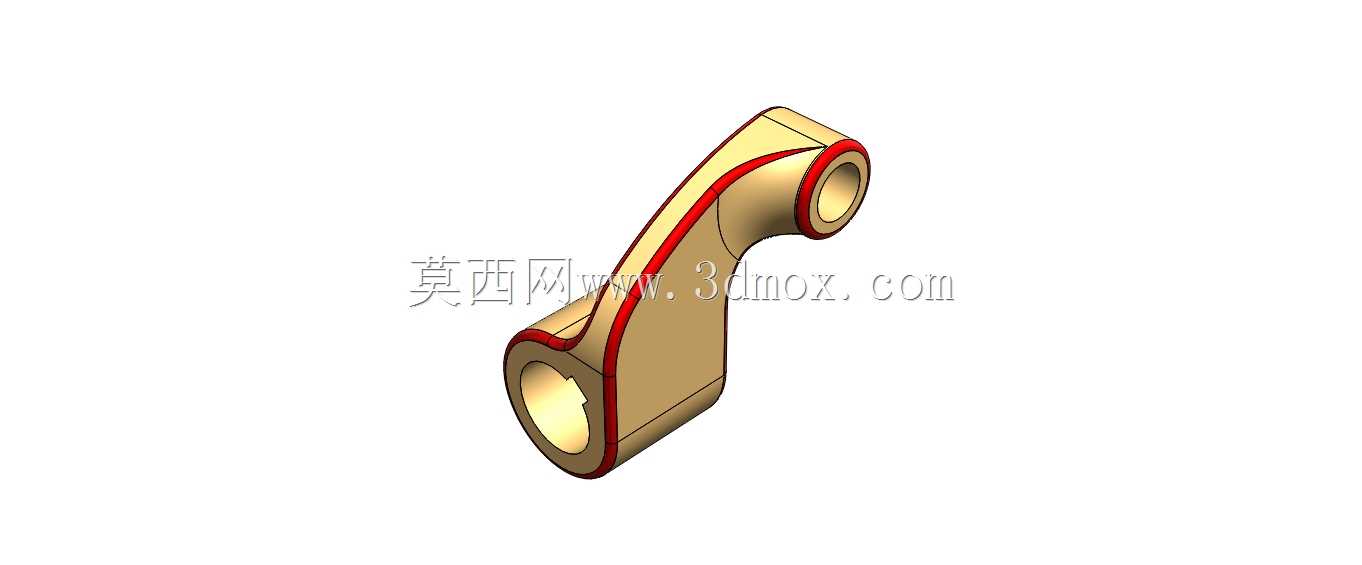

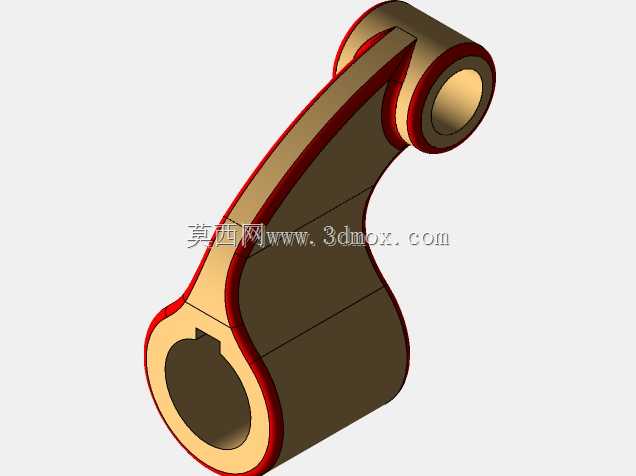

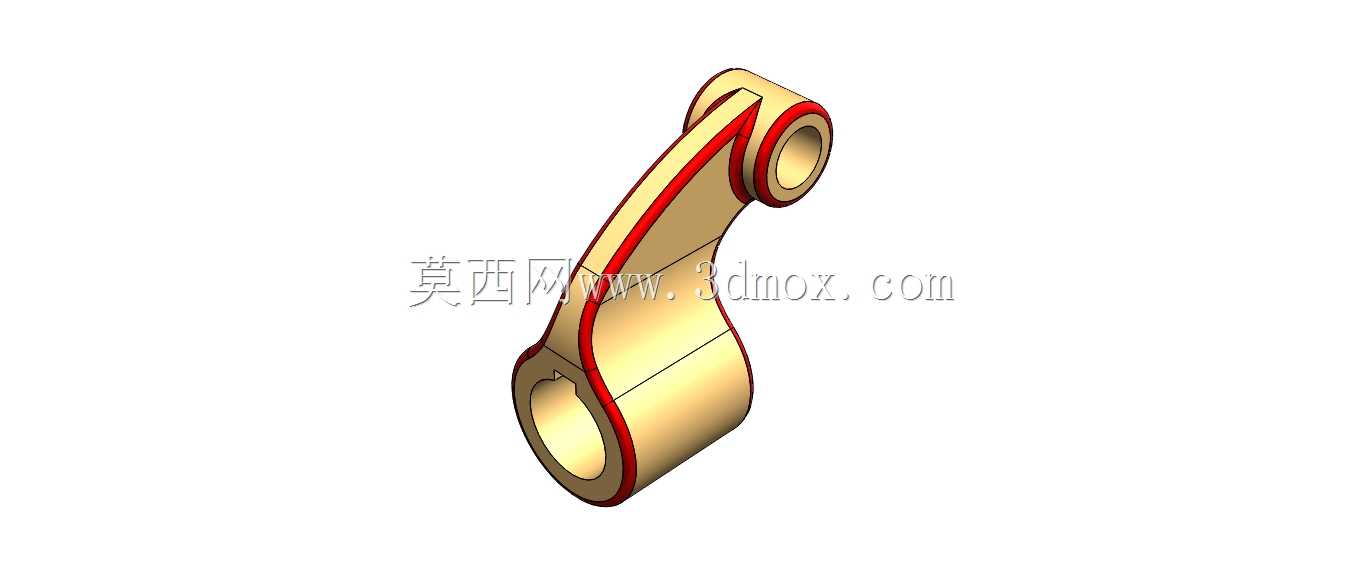

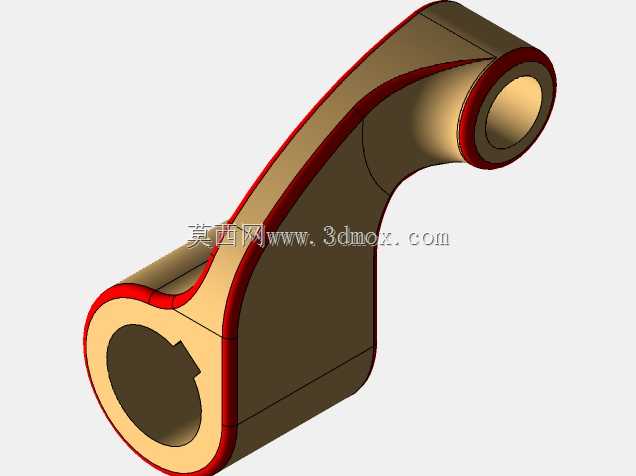

该弯臂连杆属于典型的双铰接传动构件,整体采用两端带同轴通孔的弯臂构型,两端筒状铰接座通过变曲率弧形臂身平滑过渡连接,臂身截面沿载荷传递路径连续变化,既避免直角应力集中,又在保证结构刚性的前提下控制整体自重。这类构件广泛应用于轻工机械、输送设备、手动操作机构以及小型工装夹具的力传递环节,用于在两个存在空间错位的铰接点之间传递拉力、推力或摆动扭矩,将输入端的直线或摆动动作转换为输出端预设轨迹的运动,常见于连杆机构、压紧装置、离合操纵系统和设备门体联动结构中。
从实际装配边界来看,两端铰接孔的中心距是整机布局的核心尺寸,建模时需优先锁定两孔轴线的空间位置,再围绕孔位构建臂身轮廓;两端筒座的外径决定了相邻部件的避让范围,臂身弯曲外侧的最大轮廓需与周边机架、护罩预留足够运动间隙,防止机构摆动过程中发生干涉。铰接孔内可配置衬套或滚动轴承,以降低往复摆动时的磨损,孔端可加工挡圈槽或轴承定位台阶,满足不同维护周期的使用需求。
结构设计上,臂身采用等强度思路:靠近铰接座的区域截面加厚,承受弯矩最大的臂段保留足够的抗弯截面模量,而载荷较低的中段适当收窄壁厚,弧形外沿与内侧过渡处均设置大圆角,将工作载荷下的应力峰值控制在材料许用范围内。筒座与臂身的衔接位置做了加宽的加强过渡,避免铰接孔受侧向力时出现根部断裂。外形的曲面过渡同时兼顾了铸造或锻造工艺的拔模要求,若采用金属切削加工,弧形轮廓也可通过三轴铣削完成成型;若选用工程塑料注塑,则可直接依托该曲面结构设计分型面,减少后续二次加工量。
在机构选型阶段,这类弯臂可根据负载大小调整孔壁厚度与臂身截面尺寸,输入端可搭配销轴、关节轴承与驱动件相连,输出端连接执行摆杆或压紧头,能够在有限的安装空间内实现非直线方向的力传递,替代直连杆完成特殊轨迹的动作输出,整体结构紧凑、运动可靠,适合中低速往复摆动的传动场景。
