DFN8封装3.3×3.3规格PDFN3333电子元件

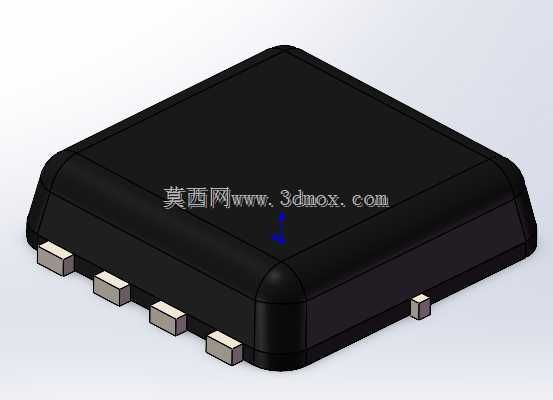

　　这款贴片式半导体封装元件，在消费电子、工业控制板卡、车载电子模块的PCB设计环节中应用十分广泛，主要承担功率开关、信号调理类芯片的承载与电气连接作用，是板级电路实现小型化、高集成度设计的核心基础元器件之一。从实际选型与装配角度看，该元件采用双侧引脚对称排布结构，单侧边共引出4个扁平焊接引脚，引脚端面做了平整化处理，能够完美适配回流焊工艺的焊接要求，焊接过程中引脚与PCB焊盘的共面性偏差控制在极小范围内，可有效降低虚焊、立碑等SMT装配不良问题的出现概率。设计建模阶段，首先严格遵循半导体封装行业通用的DFN8系列尺寸规范，将本体外形的长宽尺寸精准控制在3.3mm×3.3mm的标准范围内，本体高度结合常规薄型封装的应用需求做了适配，

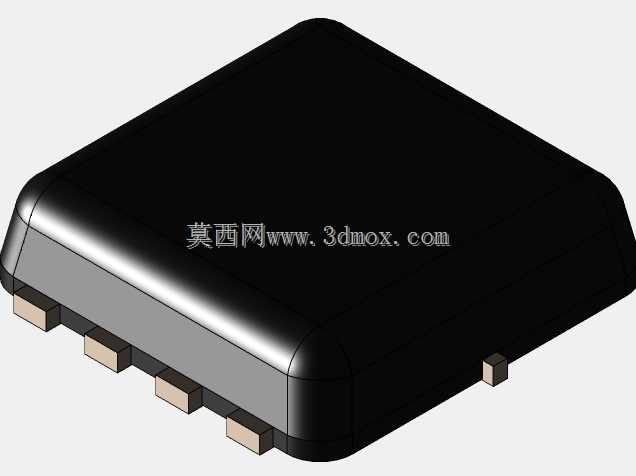

　　既满足多数板卡对元件贴装高度的限制要求，也预留了足够的内部空间容纳芯片焊盘与键合结构。本体边角做了小半径圆弧过渡处理，这一细节并非单纯的外观优化，而是考虑到塑封制程中材料流动性的需求，同时也能避免元件在料带输送、吸嘴取料过程中出现边角磕碰掉屑的问题，减少SMT产线的抛料率。引脚的伸出长度、宽度以及相邻引脚的间距都经过严格校核，完全匹配行业通用的焊盘设计规范，结构工程师在进行PCB Layout时可直接调用该模型进行布局，无需额外核对封装尺寸偏差，能够有效缩短板卡开发的周期。模型还原了封装本体的哑光黑色塑封质感与金属引脚的金属光泽特征，在进行整机结构装配校验时，可直观检查元件与周边壳体、散热结构、相邻元器件的干涉情况，

　　尤其是在高密度布线的板卡设计中，能够精准确认元件的安装边界，避免后期打样出现元件与结构件碰撞、散热间隙不足等问题。不同于传统的直插式封装元件，这种无外露引脚的扁平封装设计，大幅降低了元件的寄生电感与寄生电容参数，更适配高频工作的电路场景，在开关电源、电机驱动、信号接口保护等电路模块中，能够有效提升电路工作的稳定性，减少信号传输过程中的损耗与干扰。建模过程中对引脚与本体的衔接位置做了细节还原，准确呈现了塑封层包裹引脚根部的结构特征，能够帮助工艺工程师提前评估焊膏印刷的钢网开口设计，确保焊接时焊锡能够均匀浸润引脚端面，同时避免焊锡攀爬至封装本体侧面引发的相邻引脚短路问题。
