DFN8封装3.3x3.3规格PDFN3333电子元器件

　　在高密度电源转换电路的PCB布局工作里，这类小尺寸贴片封装的功率器件是板级空间优化的核心选型之一，日常做开关电源模块、负载开关、DC-DC转换电路的结构设计时，经常会用到该规格的封装器件，它的引脚采用双侧扁平引出设计，不需要在PCB上钻设过孔，直接通过回流焊工艺焊接在板卡表层焊盘上，能大幅压缩板卡的垂直安装空间，适配便携电子设备、工业控制板卡、通讯终端这类对安装体积有严格限制的应用场景。

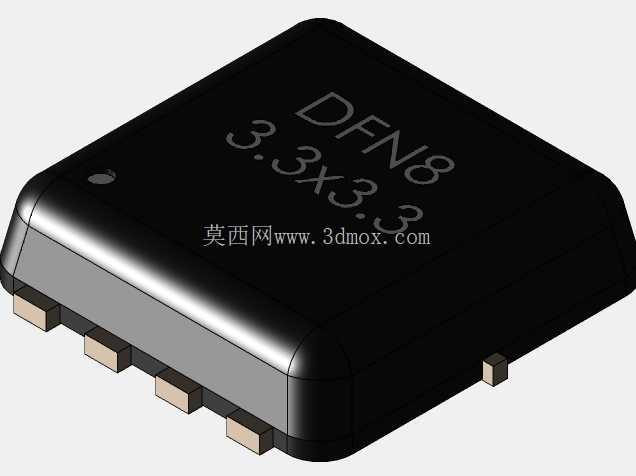

　　做该器件的三维建模时，首先要明确安装边界的约束条件，本体外形尺寸严格控制在3.3mm×3.3mm的正方形区间内，本体边角做了小半径的圆角过渡，避免生产转运过程中边角崩裂损伤塑封壳体，本体高度控制在薄型化设计区间，适配超薄板卡的堆叠安装需求，不会和上层屏蔽罩或者相邻器件产生结构干涉。引脚的设计是建模的重点细节，双侧共引出8个扁平引脚，每个引脚的宽度、伸出长度、引脚间距都严格匹配行业通用的焊盘设计规范，引脚端面和本体侧面的相对位置做了精准对齐，焊接时能保证焊锡的爬锡空间充足，避免出现虚焊、连锡的工艺问题，同时引脚的厚度做了合理设定，既能保证焊接后的结构强度，也不会因为引脚过厚导致回流焊时器件浮高。

　　从功能适配角度看，这类封装通常用于承载功率MOS器件，在电源回路里承担开关控制、电流通断的作用，建模时特意还原了塑封本体的哑光黑色质感，和实际量产器件的外观保持一致，本体表面没有多余的凸起结构，适合在表层做丝印标注的预留，不会影响后续生产环节的激光打标工序。在PCB布局的结构校验环节，这个三维模型可以直接导入装配环境，校验器件和周边电容、电阻、散热片的安全间距，尤其是在高密度布板的场景下，能提前发现器件和相邻结构件的干涉问题，避免开板后出现组装故障。

　　建模过程中对安装公差做了合理预留，本体的外形尺寸、引脚位置度都按照工业级器件的公差范围做了偏移设定，保证导出的模型和实际来料的尺寸偏差在可接受范围内，不会出现仿真装配时间距足够、实际组装时卡件的问题。另外考虑到部分高功率应用场景需要在器件上方加装小型散热片，模型本体的顶面做了平面度的还原，保证散热片贴合时接触面积充足，不会因为顶面弧度导致散热间隙过大影响导热效率。在做板卡的热仿真分析时，这个模型的本体材质、引脚材质参数都可以直接赋予，模拟实际工作状态下的热量传导路径，帮助工程师优化焊盘的散热设计，比如在器件下方增加散热过孔阵列时，可以通过模型定位过孔的位置，避开引脚的焊接区域，提升散热效率的同时不影响焊接可靠性。对于刚接触板级结构设计的工程师来说，这个精准的封装模型可以帮助快速建立DFN类封装的尺寸认知，理解小尺寸贴片器件的安装约束，在后续的选型和布局过程中更合理地分配板卡空间，避免因为对封装尺寸不熟悉导致的布局失误。
