M5规格PCB板用U型压接接线端子结构

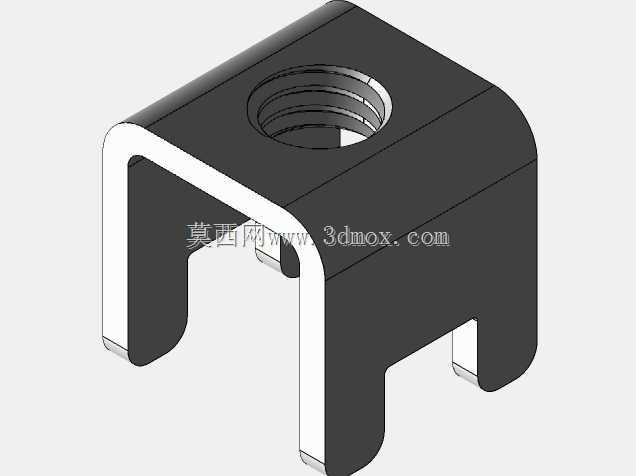

　　在工业控制板卡、电源模块、伺服驱动装置等需要大电流导通的PCB装配场景里，板载接线端子的可靠性直接决定整套设备的通电稳定性，这款M5规格的压接式接线端子，就是针对板上大电流回路的导线接驳需求设计的导电连接部件。不同于常见的插件式螺钉端子，这款端子采用U型卡装结构，底部两个对称的插脚直接穿过PCB板上对应的预制安装孔，过波峰焊或者回流焊工序后就能和板上铜箔形成牢固的导电与机械连接，不需要额外的固定座或者塑料支架，整体结构全部采用导电金属一体冲压弯折成型，导电路径没有额外的拼接接触电阻，能承载更大的持续导通电流。端子顶部直接攻有M5规格的标准内螺纹，接线时不需要额外搭配螺母，将压接好冷压端头的导线对准螺纹孔，

　　拧入对应规格的螺钉就能完成导线和端子的压紧固定，螺钉压紧面和端子本体的接触区域做了平整化处理，能避免压接过中导线端头出现偏斜、压接不实的问题，即使在设备存在持续振动的工况下，也能保持稳定的接触压力，不会出现导线松脱、接触电阻变大发热的情况。从结构设计的细节来看，U型的主体弯折处做了圆角过渡处理，既避免了冲压弯折过程中材料出现应力开裂的隐患，也能让端子整体的结构强度更高，在拧紧M5螺钉的时候，侧壁不会因为螺钉的拧紧力矩出现向外张开变形的情况，能长期保持对导线端头的夹紧力。底部的两个插脚在冲压时做了宽度收窄的引导段，插入PCB安装孔的时候能快速对位，不需要操作人员反复调整端子位置，适配自动化SMT贴片或者手工插件的装配工序，

　　插脚和端子主体的连接位置做了加强筋结构，焊接完成后能承受更大的侧向推力，即使导线受到外力拉扯，也不会出现端子从PCB板上脱落的问题。安装边界方面，这款端子的整体轮廓完全围绕M5螺纹的拧紧空间做了优化，U型结构的两个侧壁间距刚好留出M5螺钉的操作空间，不会和板上周边的其他元器件产生空间干涉，端子的整体高度控制在常规板载元器件的安全高度范围内，装配完成后不会影响设备外壳的安装，也不会和上层的板卡形成空间冲突。在实际选型使用时，需要注意PCB上对应的安装孔位要和端子插脚的位置、尺寸匹配，焊接时要保证焊锡充分浸润插脚和焊盘，形成足够的焊接强度，螺纹孔在多次拆装导线后也不会出现滑牙问题，因为螺纹是直接在实体金属部位攻出的，

　　相比嵌装铜螺母的塑料端子，螺纹的啮合强度更高，能承受更多次的重复拆装，适合需要频繁检修接线的工业设备场景。这类端子常被用在变频器的主回路接线、大功率开关电源的输入输出接线、伺服电机驱动器的动力接线位置，相比传统的穿墙式接线端子，它不需要在设备外壳上开孔，直接在PCB板上完成全部接线工序，能简化设备的整体装配流程，减少外壳加工的工序成本。端子的金属表面一般会做镀锡或者镀镍处理，既能提升导电性能，也能避免长期使用过程中金属表面氧化导致接触电阻上升，在潮湿、有盐雾的工业环境里也能保持稳定的导电性能。设计建模的时候，要重点关注弯折处的内R角尺寸，既要符合冲压工艺的成型要求，避免弯折处材料厚度减薄过多影响结构强度，也要保证整体外形尺寸的精度，特别是螺纹孔的位置度，要和底部插脚的位置保持严格的同轴对应，否则安装螺钉的时候会出现偏斜，导致压接导线的时候受力不均。另外端子底部和PCB表面接触的平面要保证足够的平面度，焊接的时候能和PCB表面完全贴合，不会出现一端翘起的情况，保证焊接后的可靠性。
