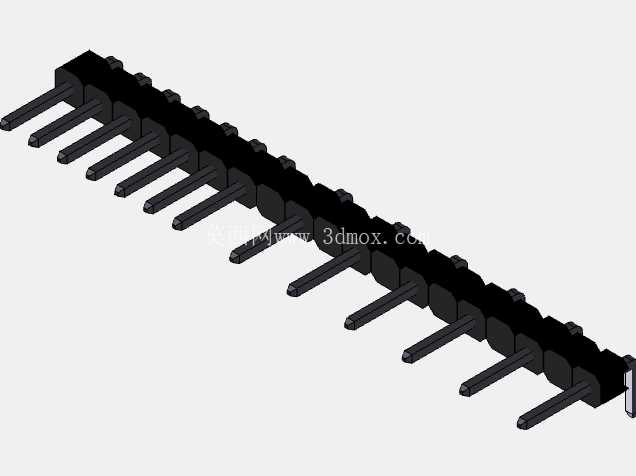

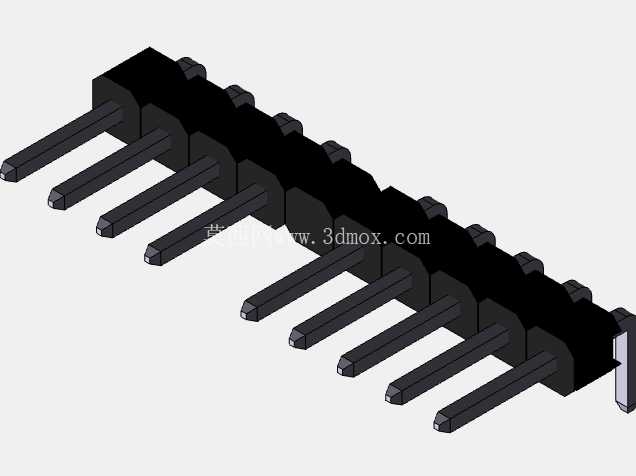

在消费电子、工业控制板卡、测试治具的板间连接场景里,这类2.54mm间距的直插排针是应用频次极高的互连元件,日常做电路板打样、小批量设备组装时,工程师经常会优先选用这类标准间距的接插件完成板对板、板对外设的信号与小电流传输。从实际使用需求出发,这类排针的插针采用直插式设计,插针长度适配常规1.6mm板厚的PCB通孔焊接需求,焊盘端做了轻微倒角处理,过波峰焊或者手工焊接时能顺利插入PCB对应孔位,不会出现插针卡滞、对位偏移的问题。绝缘基座采用耐高温工程塑料注塑成型,能承受常规波峰焊260℃以内的短时高温,不会出现基座融化、插针移位的情况,基座上每一个插针的定位槽都做了公差收紧处理,插针压入基座后保持固定间距,相邻插针之间不会出现歪斜、
短路的隐患。设计这类排针模型时,首先要锁定2.54mm的标准中心距,这个间距是行业通用的面包板、杜邦线、排母的匹配尺寸,一旦间距出现0.1mm以上的偏差,就会出现和配套接插件无法对位插接的问题;插针的直径选用标准0.64mm的方形截面插针,插接时和排母的接触簧片能保持足够的接触压力,减少接触电阻带来的信号损耗或者供电压降。从安装边界来看,单排多pin的结构可以根据实际电路需求裁剪pin数,模型里的整排结构保留了基座上的定位凸点,这些凸点在焊接时可以卡在PCB的定位孔上,避免焊接过程中排针整体歪斜,插针伸出基座的长度统一,插接配套排母时每一个pin的插入深度一致,不会出现个别pin接触不良的情况。日常做PCB布局时,
这类排针的占位尺寸需要预留出插针末端的伸出空间,同时要在排针两侧预留足够的手指操作空间,方便后期插拔调试。不同于定制化的异形接插件,这类标准间距排针的互换性极强,不同厂商生产的同规格产品都能直接替换,在做三维建模时需要严格遵循行业通用的尺寸规范,不能随意更改插针间距、插针直径、基座高度这些关键尺寸,否则导出的工程图用于生产或者装配时,会出现和现有配件不匹配的问题。另外绝缘基座的边缘做了微小的倒角处理,批量生产时注塑脱模更顺畅,也能避免组装时尖锐边缘划伤操作人员或者导线绝缘层。
