1808规格贴片熔断保险丝及配套底座结构

　　在消费类电子、工业控制板卡、车载低压电路的PCB设计环节，表面贴装型过流保护元件的选型与结构适配，直接决定了量产板卡的过流故障防护可靠性，以及SMT产线的贴片良率。1808/2410规格的贴片保险丝，是当前中功率板卡上应用占比极高的一类熔断型保护器件，配套的焊接底座结构需要兼顾焊盘附着力、熔断体绝缘包裹、端部电极焊接可靠性三个核心设计目标。

　　从实际电路应用场景来看，这类规格的贴片保险丝通常承载1A等级的额定工作电流，适配5V-48V区间的低压直流回路过流保护，常见于工控IO接口供电回路、消费类电源二次侧输出回路、车载娱乐系统供电支路等场景，当回路出现短路、过载导致电流超出额定阈值时，内部熔丝会在规定时间内快速熔断，切断供电回路，避免后端核心芯片、功率器件因过流出现热击穿，同时防止板卡线路过热引发的次生安全问题。

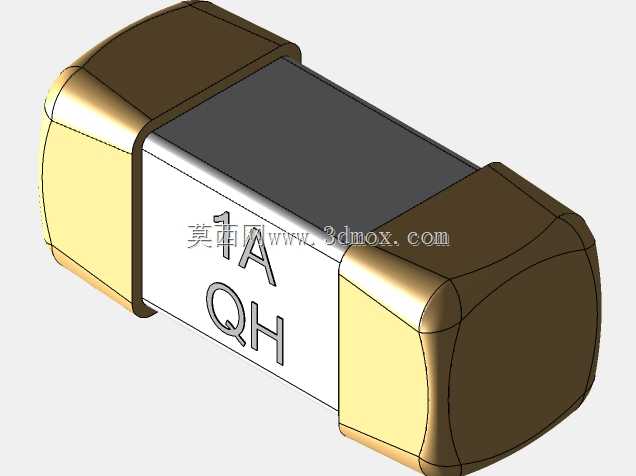

　　在结构设计思路上，该类元件采用两端金属电极加中间绝缘本体的经典SMD封装结构，端部电极采用多层金属复合结构，最外层为可焊性良好的镀锡层，中间为镍基阻挡层，内部与熔丝端部实现可靠电连接，既保证SMT回流焊过程中焊锡与电极的浸润性，又能避免焊锡长期渗透侵蚀内部熔丝连接点。中间绝缘本体采用耐高温的工程陶瓷或高温树脂材质，一方面为内部熔丝提供稳定的绝缘支撑，另一方面在熔丝熔断瞬间能够承受内部电弧的高温冲击，不会出现本体炸裂、熔融滴落的问题，避免熔断过程对周边板上元件造成二次损伤。本体表面印刷的额定电流、批次标识，也满足SMT产线上料核验、售后维修识别的实际需求。

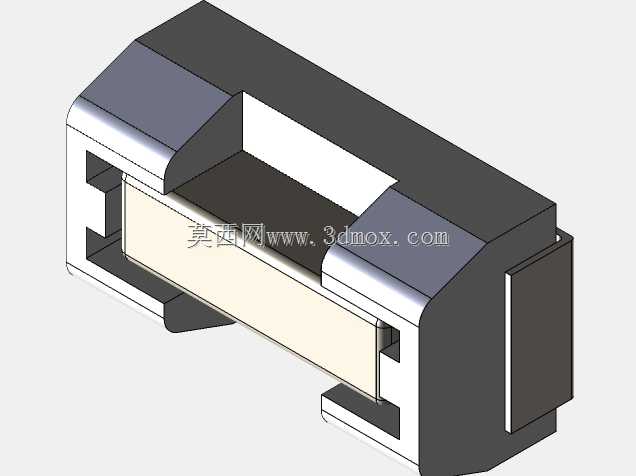

　　从外形尺寸与安装边界来看，1808/2410封装对应公制尺寸约为6.1mm2.5mm2.5mm，端部电极的宽度、本体与电极的过渡圆角都严格遵循行业通用封装规范，能够直接适配标准1808/2410封装的焊盘设计，不需要额外调整钢网开口尺寸。配套的保险丝底座（即焊盘区域的结构适配）设计时，需要考虑焊盘的阻焊层开窗尺寸，保证两端焊盘的焊接面积足够，回流焊后形成的焊点能够承受板卡常规振动、温度循环带来的机械应力，不会出现虚焊、掉件的问题；同时焊盘之间的阻焊桥宽度需要满足安规绝缘距离要求，避免熔丝熔断后两端电极之间出现沿面爬电、拉弧的问题。

　　在实际建模还原过程中，需要重点还原端部电极的圆角过渡特征，避免直角结构导致的应力集中仿真误差，同时要准确还原本体与电极的配合公差，保证模型导入PCB装配环境后，不会出现与周边元件的干涉问题。内部熔丝的结构虽然在外部不可见，但在做热仿真、熔断特性仿真时，需要匹配实际熔丝的走线宽度、材质参数，才能准确模拟不同过流倍数下的熔断时间特性。对于结构设计人员而言，准确的三维模型能够提前在PCB布局阶段核对元件的空间占位，避免因元件尺寸偏差导致的贴片干涉、焊盘不匹配问题，减少打样迭代次数；对于设备选型人员而言，直观的三维结构能够快速确认元件的封装形式是否适配现有板卡的工艺能力，评估SMT产线的贴片适配性。

　　这类贴片保护元件虽然体积小巧，但在电路系统中承担着最后一道过流防护的作用，其结构设计的每一处细节，从电极的镀层厚度到本体的材质选择，从圆角的弧度尺寸到标识的印刷位置，都经过了长期量产工艺与实际应用场景的验证，三维建模过程中对这些细节的准确还原，能够为后续的板卡设计、仿真验证、生产制造提供可靠的数字模型支撑，避免因模型尺寸偏差带来的生产问题。
