卧式多级离心泵工业流体输送结构

　　该套三维结构对应卧式多级离心泵，主要面向需要较高输出压力的工业流体循环与输送场景，常见于化工流程配套、冷却水增压、锅炉给水、市政供水加压以及生产线流体管路系统。设备通过多级叶轮串联布置，使流体在流经每一级叶轮后逐级获得能量，相比单级泵能够在相对紧凑的轴向空间内建立更高扬程，适合管路阻力较大、输送距离较长或末端需要稳定压力的工况。

　　从结构布置看，泵体采用横向卧式安装方式，底部设置一体式支撑脚，支撑位置靠近整机重心区域，能够降低运行过程中的振动传递。进出口法兰布置在泵体上部，两个法兰接口沿轴向分区设置，法兰盘面预留螺栓孔，便于与现场管道直接对接。建模时法兰端面、螺栓分布圆、接管口径和密封面位置均按装配关系表达，管道设计人员可据此核对管路走向、阀门间距和操作维护空间。

　　中段泵壳采用多级叠合结构，外部通过长拉杆将各级壳体压紧，形成连续的承压腔室。这种设计思路兼顾了承压能力与装配工艺性：各级泵壳之间通过止口定位，保证叶轮、导叶和流道的同轴关系；拉杆则提供稳定预紧力，防止高压工况下结合面出现渗漏。轴系沿泵体中心贯穿，叶轮逐级安装在主轴上，端部轴承组件承担径向载荷与部分轴向载荷，联轴器侧用于连接驱动电机，使动力输入路径清晰明确。

　　外形边界方面，整机长度主要由多级泵壳堆叠数量、轴承箱和联轴器端结构决定，高度则受上部法兰接口和底座安装面影响。设备布置时需要在轴向预留联轴器对中、轴承检查和轴封维护空间，在侧向预留拉杆紧固、壳体拆装和起吊操作空间。底座地脚区域应结合混凝土基础或钢结构机架进行校核，确保泵组在额定转速下保持稳定支撑。

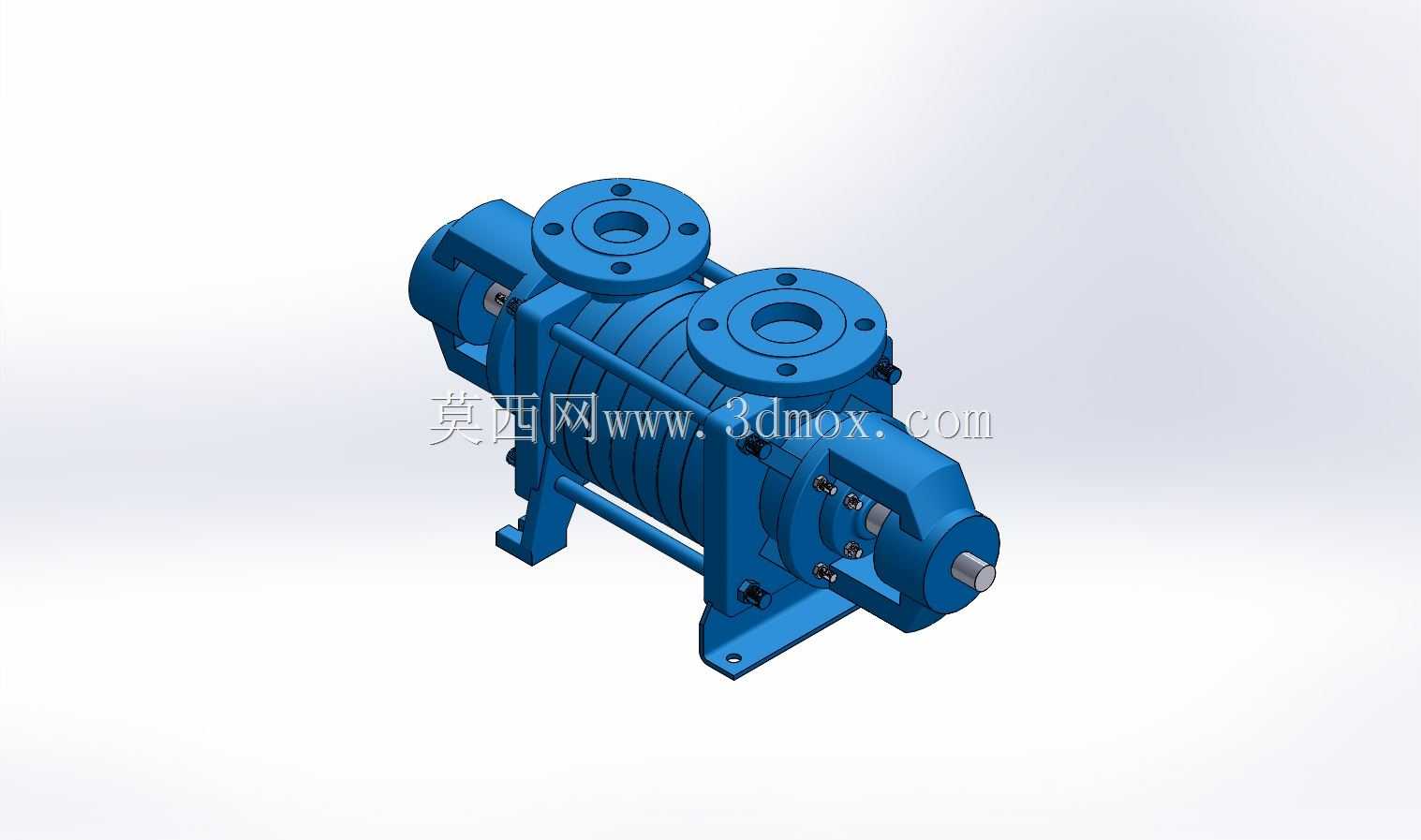

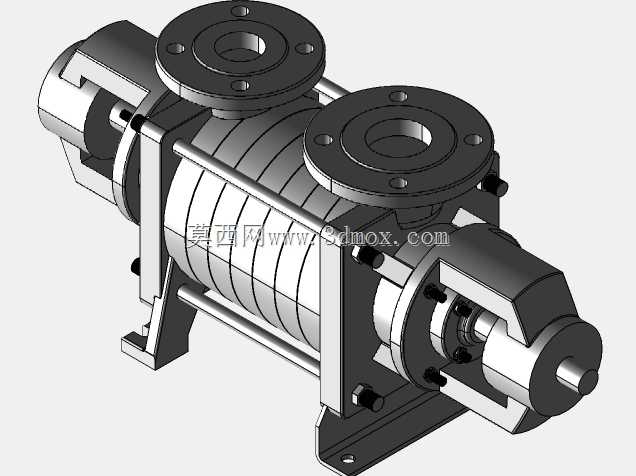

　　三维模型完整呈现了泵壳、法兰、叶轮腔、拉杆、支座、轴承端盖及轴伸等关键部件的相对位置，适合用于泵组布局校核、管路干涉检查、维修空间评估和教学演示。对于选型人员而言，可通过该结构直观判断多级泵的接口方向、安装姿态和占地轮廓；对于结构设计人员，则可进一步分析壳体承压、级间定位、轴系支撑和密封维护等工程细节。
