异形承压套筒结构有限元校核设计

　　在非标工装与小型承压连接件的开发流程里，这类带方形安装基座的异形套筒零件，往往是整机传力路径里最容易被忽略的薄弱环节。它既承担轴套类零件的径向导向与周向定位作用，又要通过底部四个带安装孔的凸耳把工作载荷传递到相邻机架板面，常规等壁厚圆筒的设计经验在这里并不完全适用，因此在完成三维结构建模后直接开展静力学强度校核，能在零件投加工前把应力集中、刚度不足、安装干涉这些隐患提前暴露出来。

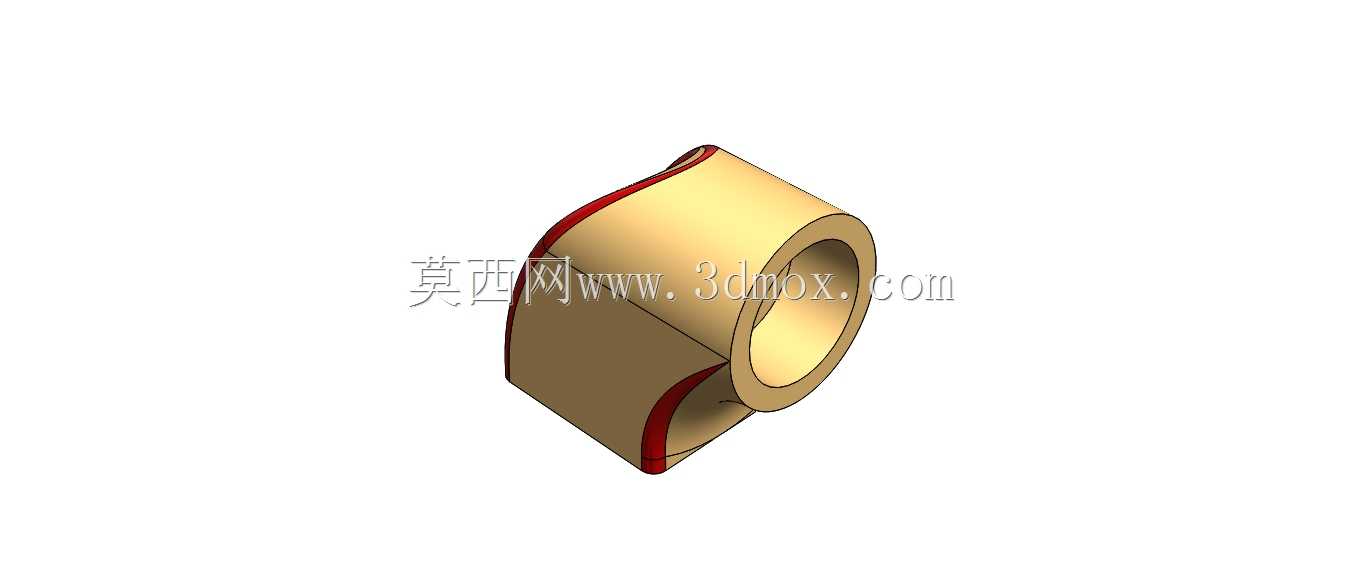

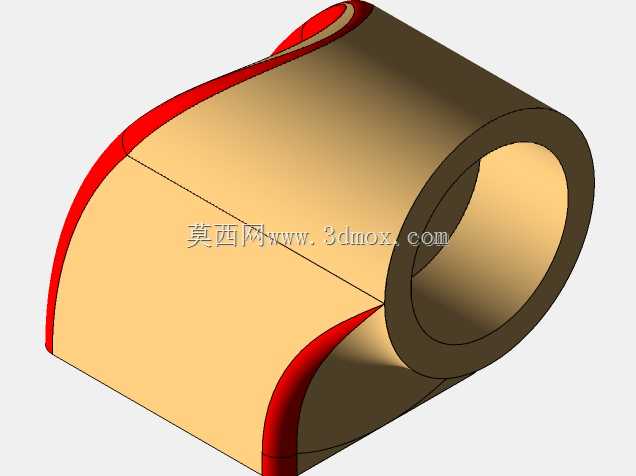

　　从实际装配边界来看，零件主体为变截面中空筒身，一端保留完整圆形内孔用于穿装销轴或配合导向轴，另一端外轮廓过渡为近似方形的贴合面，可直接抵靠在设备立板或安装座的基准面上。底部四个角点向外伸出带通孔的小凸耳，紧固件穿过凸耳孔后将整个零件锁固在支撑面上，安装时不需要额外加工复杂的定位卡槽，只要在配对板面上预先钻出对应孔位即可完成固定，这种布局在小型夹具、可调支撑座、轻载执行机构的铰接点位上十分常见。

　　结构建模阶段首先要梳理清楚载荷的传递路线：筒身内壁承受销轴传递的径向作用力，外力经由筒壁向四周扩散，一部分通过方形端面的贴合摩擦传递到支撑面，另一部分则顺着筒壁向下传导至四个安装凸耳，最终由紧固件的预紧力平衡。如果筒壁与凸耳的交接位置直接做直角过渡，载荷在转角处会出现明显的流线弯折，局部应力峰值很容易超出材料许用范围，因此在三维造型时特意在筒身根部、凸耳与主体衔接处设置了连续圆角，让截面变化尽可能平缓，避免突变台阶带来的应力跃升。

　　有限元仿真的前处理环节，需要先把模型里不影响整体刚度的细小倒角、螺纹牙型做合理简化，既保证网格划分时单元质量可控，又不会丢失主要传力特征。网格在圆角过渡区、凸耳孔周边做局部加密，这些区域正是应力梯度变化最大的位置，粗网格很容易漏掉真实的应力峰值；筒身中段应力分布相对均匀，可采用尺寸稍大的单元控制整体计算规模。材料参数按照常用结构钢赋值，约束设置在四个安装凸耳的孔壁与下端贴合面，模拟紧固件锁紧后零件被完全固定的状态，工作载荷则沿筒身内孔的径向施加，还原销轴受侧向力时的真实受力工况。

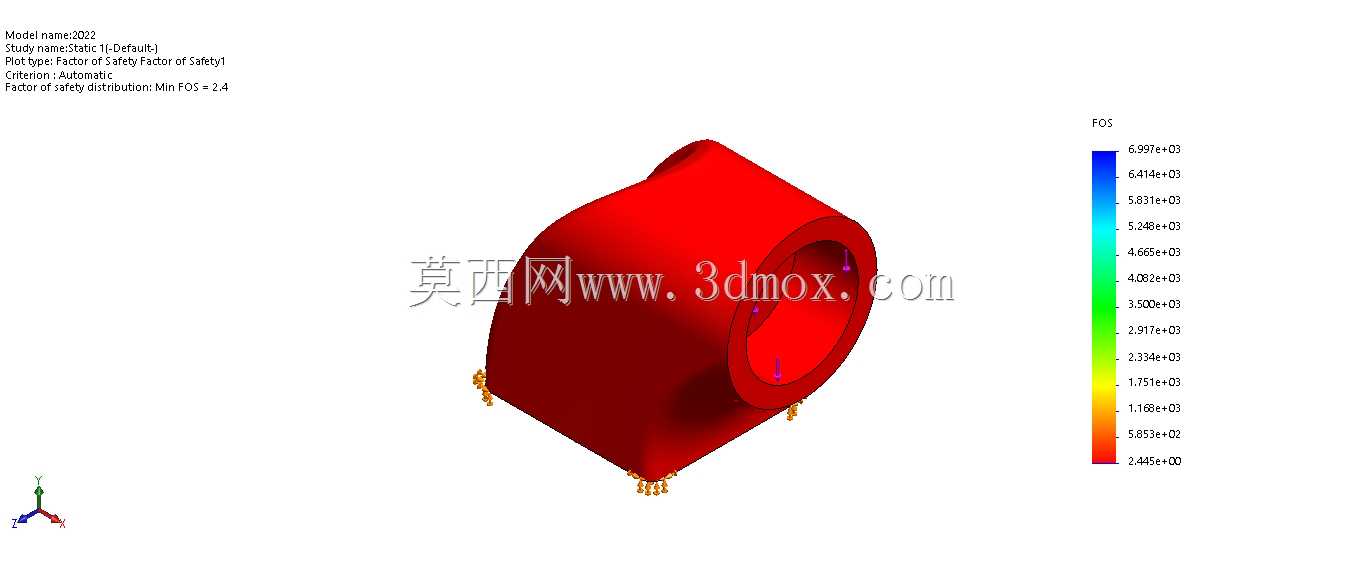

　　从仿真输出的应力云图可以直观看到，高应力区域集中在筒身受载侧的内壁以及载荷指向的两个凸耳根部，云图色标从低应力的蓝色逐步过渡到高应力的红色，红色区域恰好对应载荷直接作用的筒壁段，这与理论力学的传力判断完全吻合。安全系数分布结果进一步给出了各位置的强度储备：最低安全系数出现在凸耳与筒身交接的圆角处，设计时需要对照材料屈服强度校核该数值是否满足使用工况的安全裕度要求，如果安全系数偏低，可适当加大圆角半径、增厚凸耳根部壁厚，或者在凸耳外侧增设加强筋，分散局部集中应力。

　　刚度校核同样是这类零件不可缺少的环节，筒身在径向载荷下会产生微量弯曲变形，若内孔变形量过大，销轴在孔内往复转动时会出现卡滞、偏磨，长期运行后配合间隙快速增大，引发整个铰接点位松动。仿真得到的位移云图可直接读取筒身顶端的最大变形量，对照导向配合的允许间隙判断刚度是否达标，若变形超出限值，优先增大筒身壁厚或者在筒腔内部增设加强环，相比单纯更换高强度材料，提升截面惯性矩的方式对刚度改善更为直接。

　　外形与安装尺寸的匹配需要在建模阶段同步核对：筒身总高度要保证销轴装入后两端有足够的支撑跨距，避免悬臂过长导致弯曲力矩放大；方形基座的外轮廓尺寸不能超出相邻零件的避让空间，四个凸耳的孔间距要与配对安装板的孔位严格对齐，紧固件装入后扳手要有足够的操作空间，不能出现筒身遮挡扳手转角的情况。内孔直径按照配合销轴的公称尺寸设置，根据运动形式选择间隙配合或过渡配合，若需要衬套减磨，还要预留衬套的压装壁厚，防止后期加装衬套时壁厚不足削弱筒身强度。

　　在实际设备应用中，这类零件常见于自动化生产线的翻转工位、小型压力机的导向铰接点、工装夹具的摆动支撑部位，工作中反复承受交变侧向载荷，疲劳强度同样需要关注。仿真得到的静应力结果可作为疲劳校核的基础，对应力幅较高的凸耳根部，除了结构上优化圆角，加工时还要避免在该区域留下刀痕、焊接缺陷等应力源，从工艺端保障零件的长期使用寿命。整个设计过程通过三维建模与仿真校验的迭代，不需要反复制作物理样机测试，就能在方案阶段把结构尺寸、安装边界、强度刚度指标全部敲定，大幅缩短非标连接件的开发周期。
