连杆式机械摇臂承载结构件

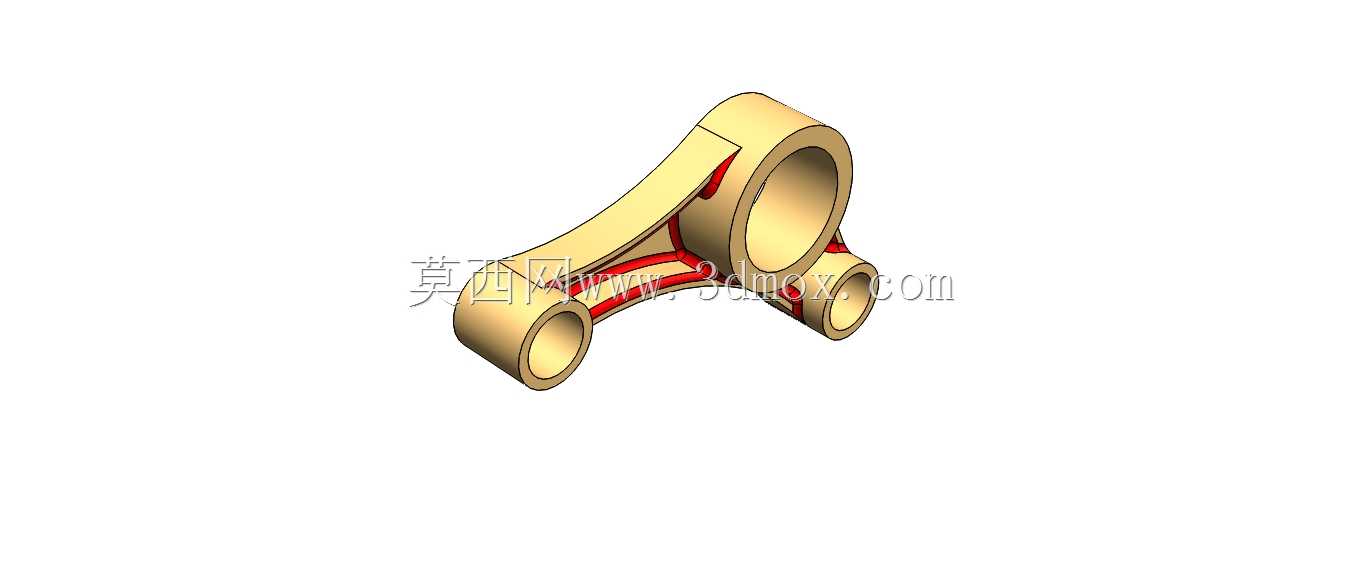

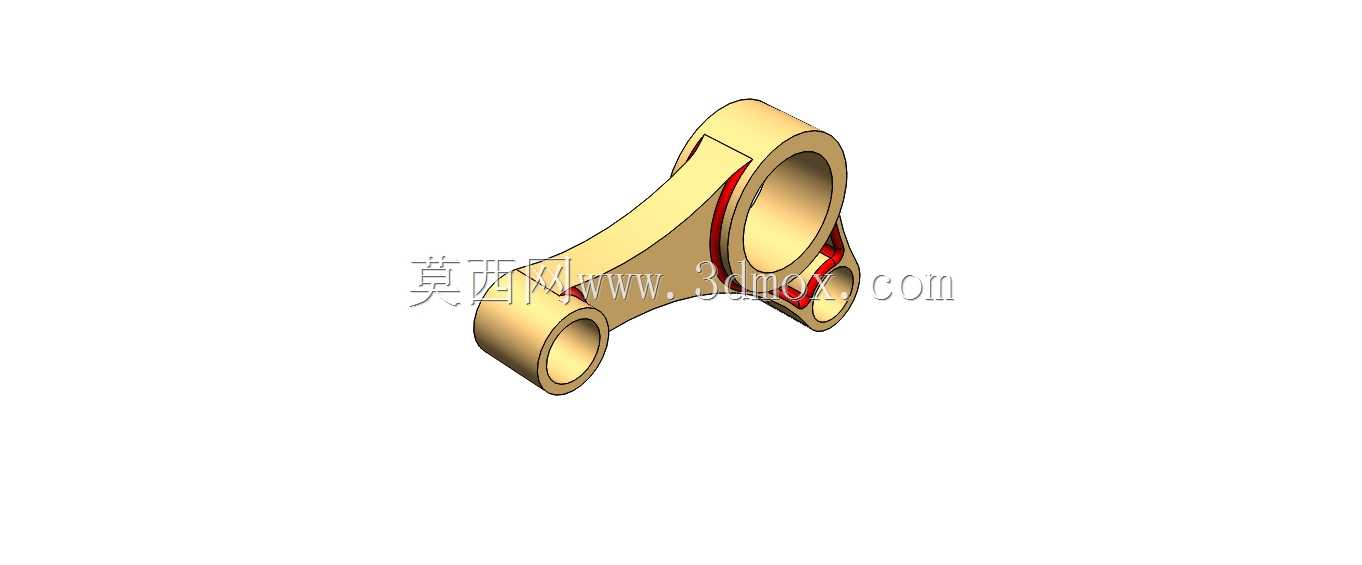

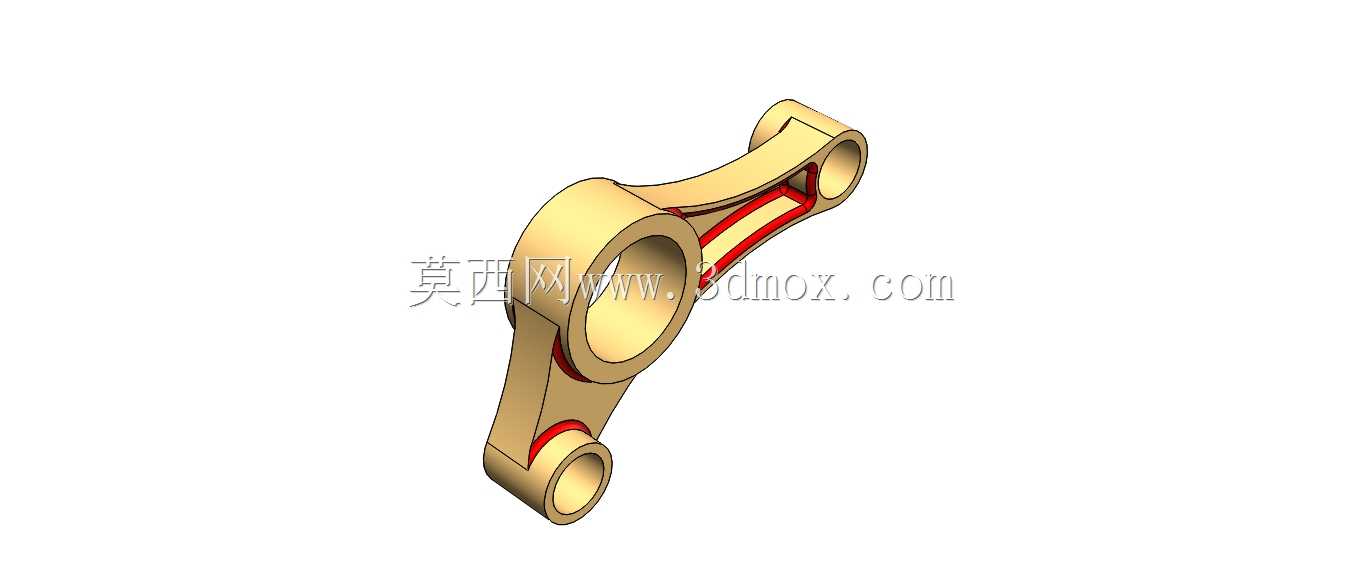

　　该类摇臂连杆构件在工业传动与执行机构中承担力流换向、载荷传递与铰接支点联动的作用，常见于工装夹具压紧机构、小型设备联动摆臂、自动化生产线执行端连杆组以及教学实训中的静力学仿真验证场景。构件两端设置同轴度要求明确的铰接孔位，大端孔用于匹配主支撑销轴，作为整臂摆动的回转基准，小端孔对接驱动端或被带动的执行部件，中间过渡臂身将两端载荷平顺衔接，避免力流在转角位置出现突变。

　　从实际装配边界来看，两端铰接孔的中心距是整项设计的核心尺寸，直接决定摆臂的行程传动比与摆动角度范围；建模阶段需先锁定两孔中心的跨距，再反向推导臂身的外轮廓宽度与厚度。大端孔周边需预留足够的径向壁厚，销轴贯穿后，孔壁承受反复的挤压与剪切作用，若壁厚偏薄，长期交变载荷下易出现孔口椭圆化变形；小端孔根据对接杆件的直径匹配孔径，孔端可设置沉台或倒角，方便销轴压装时导向，也能去除锐边避免装配划伤。

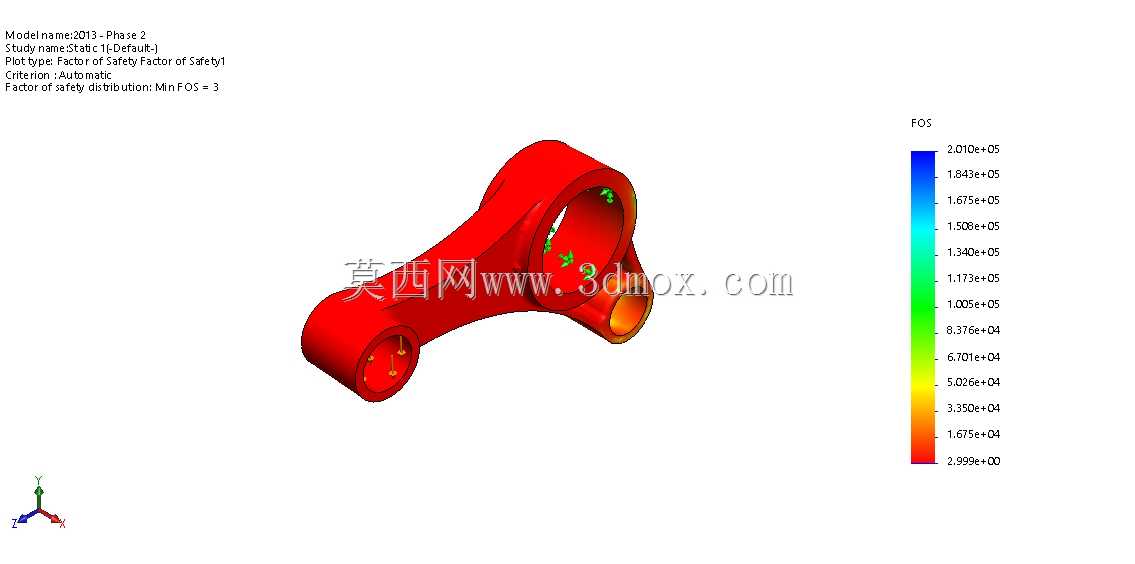

　　臂身采用变截面过渡思路，并非等宽直板结构：靠近大端铰接位置，臂身轮廓向外延展，扩大承载区域的受力面积，分散销轴传递的径向载荷；向小端延伸过程中，臂身宽度逐步收窄，在满足强度阈值的前提下去除低应力区域的冗余材料，兼顾刚性与轻量化。轮廓过渡处全部采用大圆角顺滑衔接，杜绝直角转折造成的应力集中，仿真结果中安全系数偏低的位置恰好对应臂身与筒状孔座衔接的根部，设计时可针对性加大该处圆角半径、局部增厚臂身截面，把应力峰值控制在材料许用范围内。

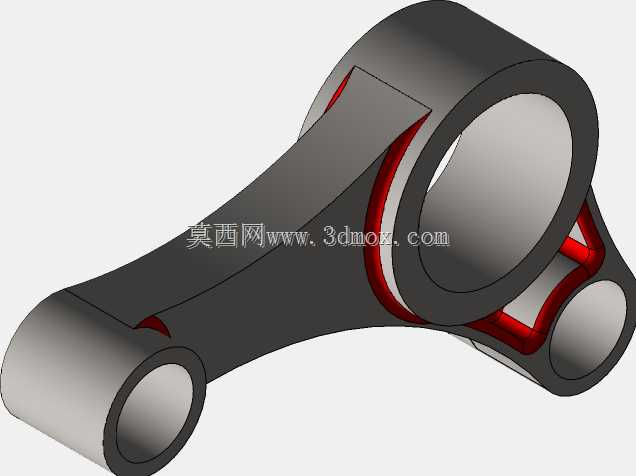

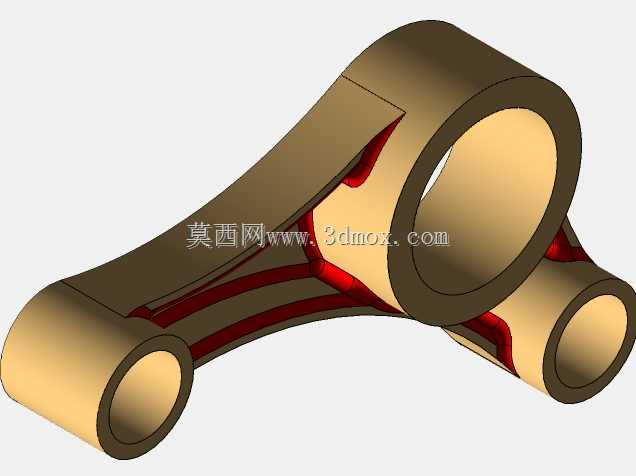

　　工况层面，该构件工作时随主轴做往复摆动，两端孔位同时承受径向载荷，臂身整体处于弯扭复合受力状态：驱动端施加的推力经小端孔传入，沿臂身传递至大端支点，再输出到末端执行部件，全程力流沿臂身轴向分布。建模过程中需先绘制两端孔的中心草图，定位铰接点位置，再绘制臂身的外轮廓引导线，通过凸台拉伸生成主体毛坯，随后对两端孔进行切除拉伸生成铰接通孔，孔内壁可根据配合需求添加公差标注；臂身侧面的减重凹槽可在非主承载面做局部切除，进一步降低构件整体重量，且不会打断主受力路径。

　　安装配合方面，两端铰接孔与销轴采用间隙配合或过渡配合，根据摆动频次选择：高频往复场景建议选配衬套嵌入孔内，磨损后仅更换衬套即可修复，无需更换整根摇臂；孔的端面需保证与孔轴线垂直度，避免销轴装配后出现偏载，导致局部接触应力陡增。臂身的整体厚度方向需预留周边构件的运动间隙，摆动全程不能与相邻支座、驱动杆件发生运动干涉，三维装配环境下需做全行程运动仿真，校验摆臂在两个极限摆动位置的空间占位，确认轮廓与周边零件的安全间隙。

　　结构细节上，臂身非配合面可做均匀的壁厚过渡，避免截面厚度突变带来的铸造或注塑成型缺陷，若采用金属机加工工艺，毛坯可选用型材锻件，经铣削加工轮廓、镗孔保证孔位精度；若用于轻量化实训场景，也可采用合金材料切削成型。静力学校核环节，约束大端孔内表面模拟销轴支撑，在小端孔施加工作载荷，即可得到整臂的应力分布与安全系数云图，依据结果迭代优化臂身轮廓，在重量与强度之间取得平衡，最终得到既满足传动功能、又适配安装空间的实用摇臂构件。
