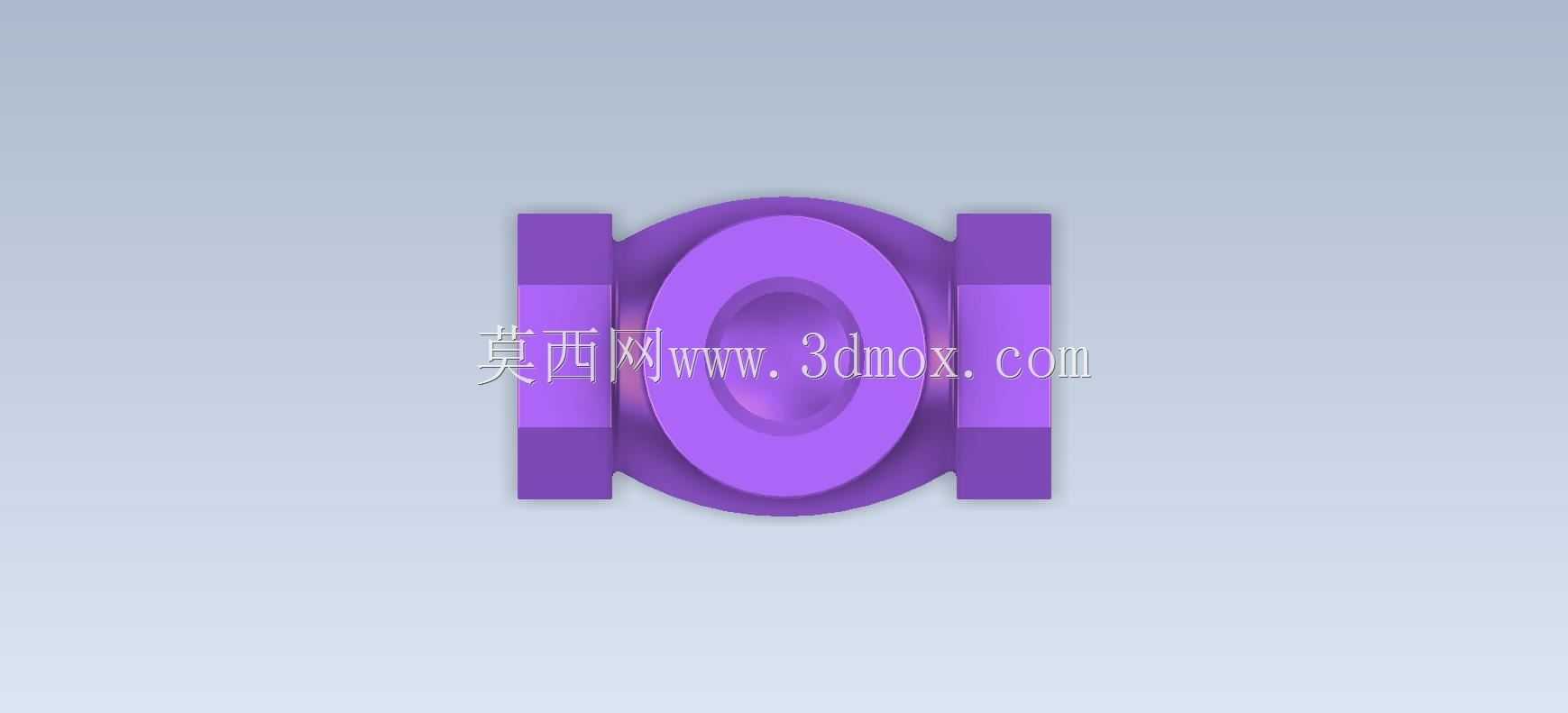

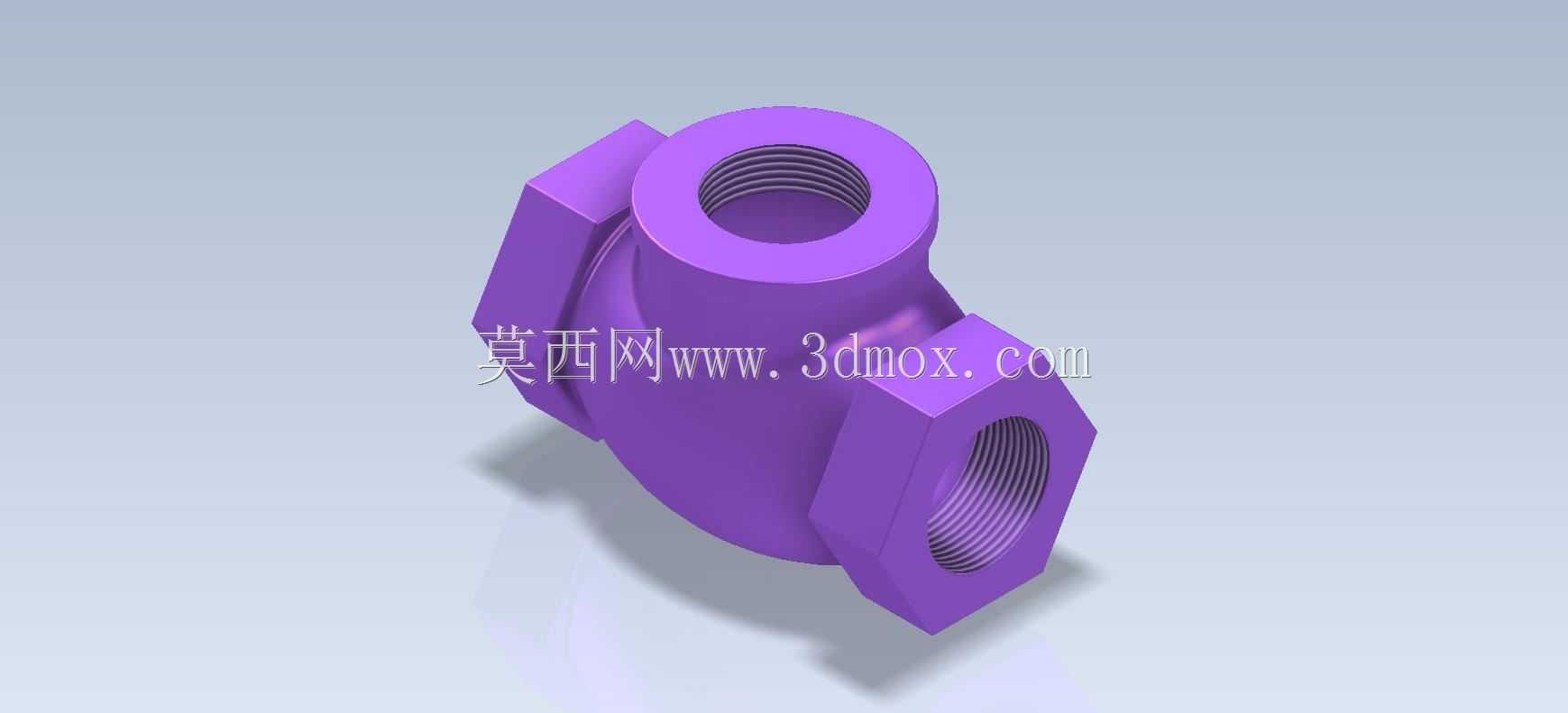

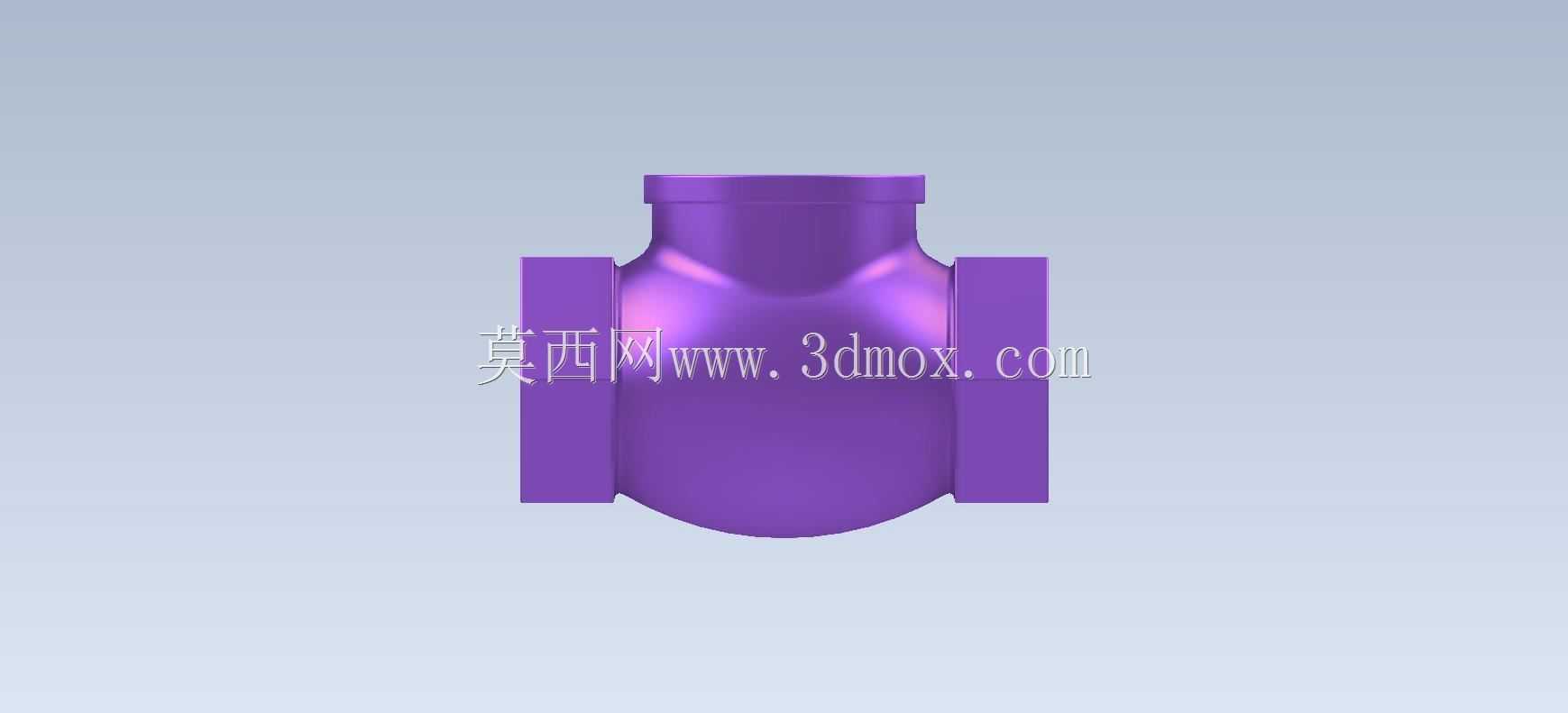

在流体管路系统的日常设计与改造里,三通类阀体是最常碰到的基础元件之一,这套阀体造型采用三个正交方向布置内螺纹接口的结构,主体为中空承压腔体,三个接口分别沿竖直轴向与两个水平正交方向伸出,接口端部加工出外六角拧动面,内部加工管螺纹,可直接和带外螺纹的管路、接头旋合装配,不需要额外焊接法兰,在中小口径低压水、气、润滑油管路里拆装维护都很方便。从实际使用场景来看,这类阀体常被用在车间小型气动控制回路、建筑给排水支管分流、小型液压站旁路调压、实验台流体管路换向这些场合,三个接口既可以作为一进两出的分流节点,也能作为两进一出的合流节点,配合内部装配的阀芯、密封件后,还可实现流向切换、支路通断控制,相比直通式阀体,

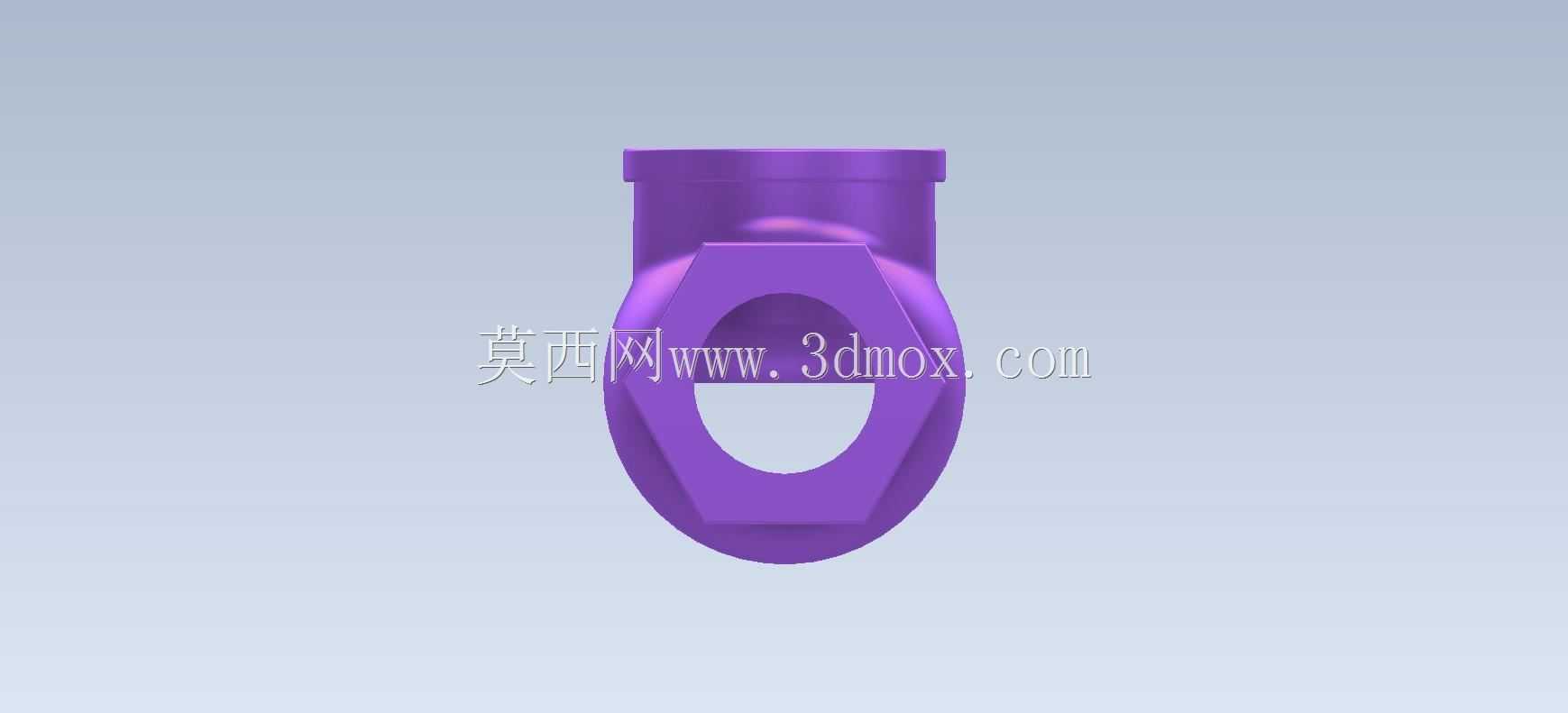

它不需要在管路里额外加装两个弯头加一个三通接头来实现转向,减少了三处潜在泄漏点,也压缩了管路整体占用空间。做这个阀体结构建模的时候,首先要理清的是承压腔体的壁厚逻辑,阀体内部介质带压,外壁不能做成等厚的简单圆柱,三个接口和主腔体交汇的相贯区域是应力集中最明显的位置,建模时特意在交汇位置做了圆滑的过渡圆角,避免直角相贯造成的应力突变,在长期受介质脉动压力的时候,这个位置最容易出现开裂渗漏,圆角过渡能大幅降低局部应力峰值。接口处的外六角结构不是随意添加的造型,它是给管钳、扳手提供拧动受力面,六角的对边尺寸要符合常规管扳手的夹持范围,不能做的过小导致拧动时打滑崩边,也不能过大造成相邻管路安装时扳手空间不足,

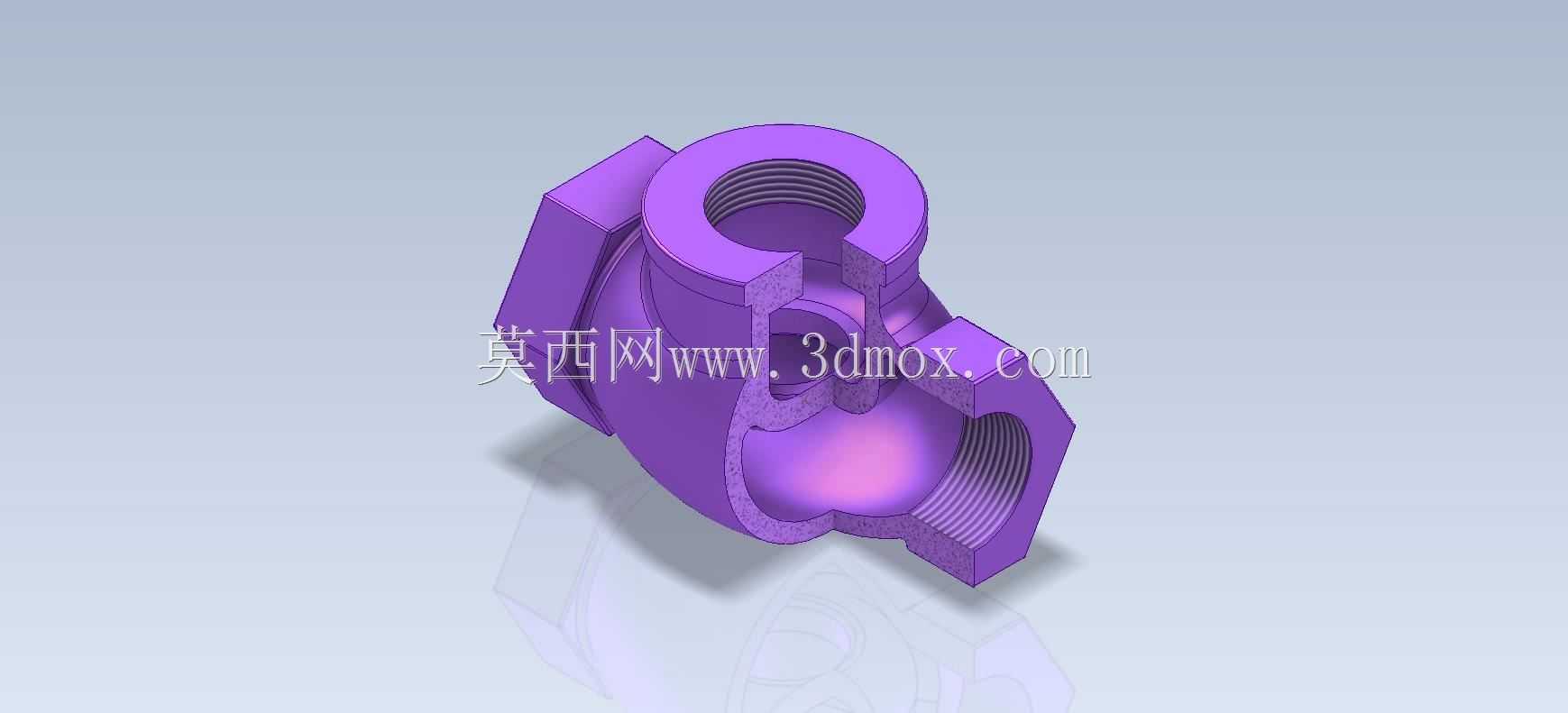

两个水平方向的六角面朝向和竖直接口的六角面朝向错开,实际现场装配的时候,三个方向的接头可以分别用扳手锁紧,不会出现工具互相干涉的情况。内螺纹的建模要严格匹配管螺纹的牙型参数,螺纹的有效旋合长度要满足管路密封的要求,旋合长度过短会导致螺纹承压能力不足、密封失效,过长则会造成阀体整体轴向尺寸不必要的增加,螺纹入口处要加工出倒角,既方便对接外螺纹的时候快速对中引牙,也能避免螺纹端部的锐边在装配时刮伤密封生料带或者密封圈。阀体的外轮廓没有做多余的装饰性曲面,所有外壁面都是以满足铸造、注塑或者机加工工艺性为前提,外壁的拔模斜度预留合理,如果采用砂铸工艺生产,造型可以直接分出上下模,三个侧向的六角接口部位不需要复杂的抽芯结构,大幅降低模具成本;

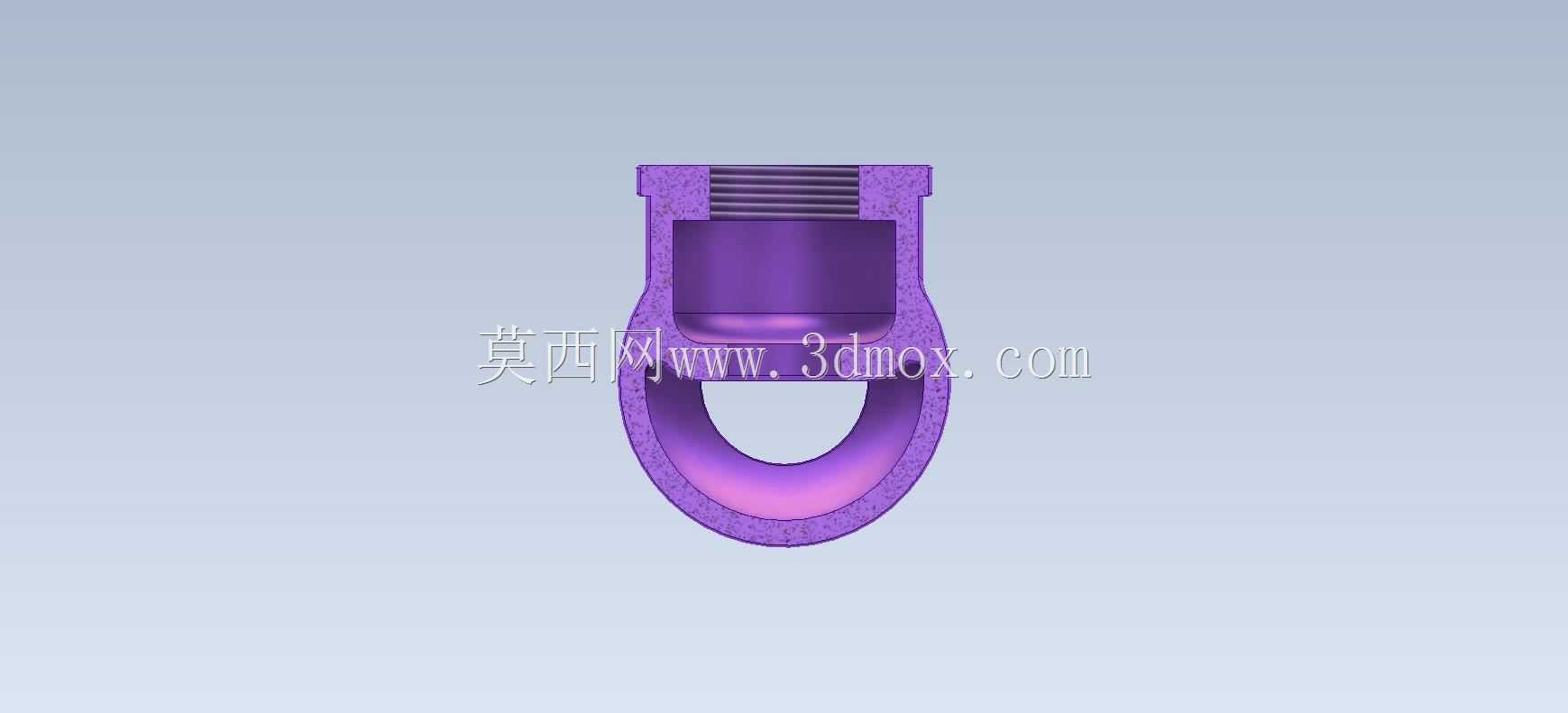

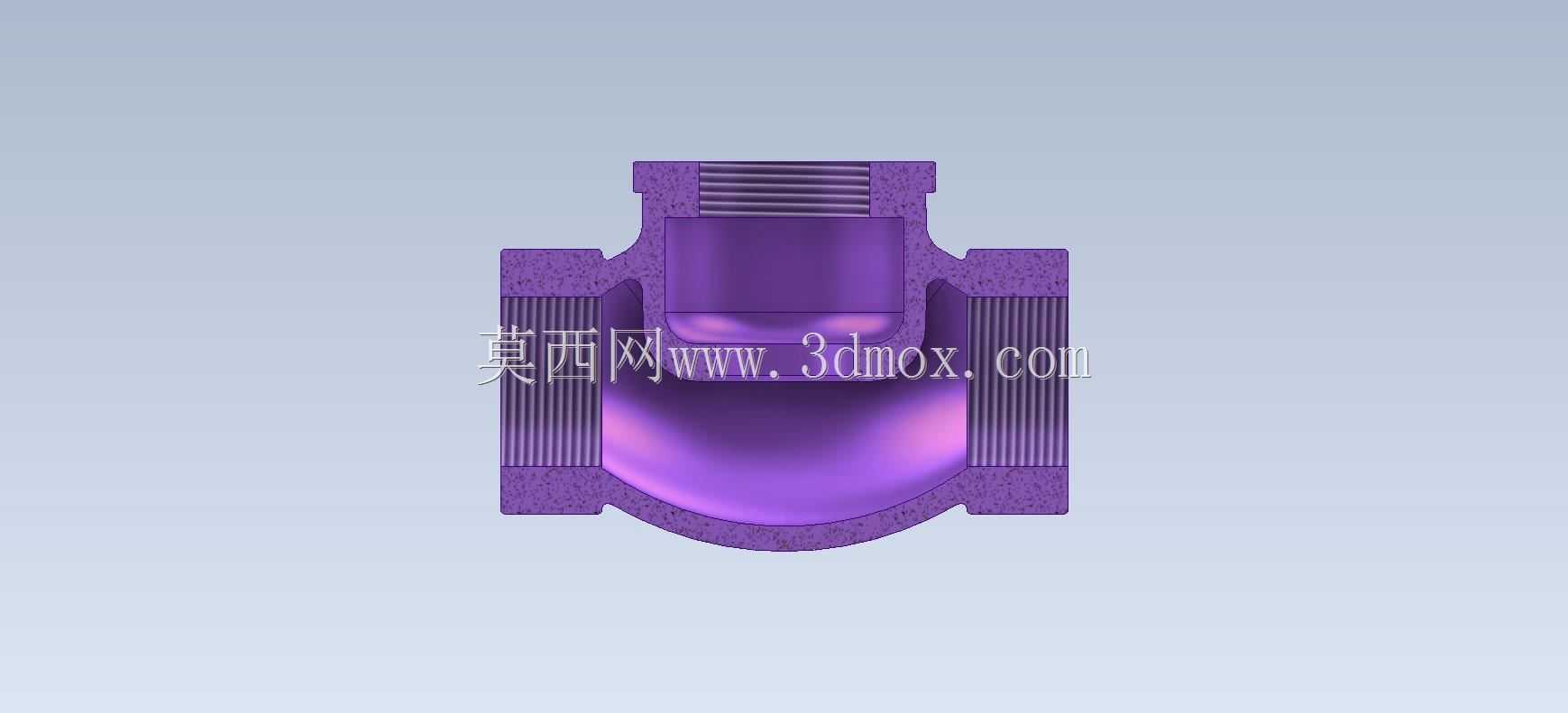

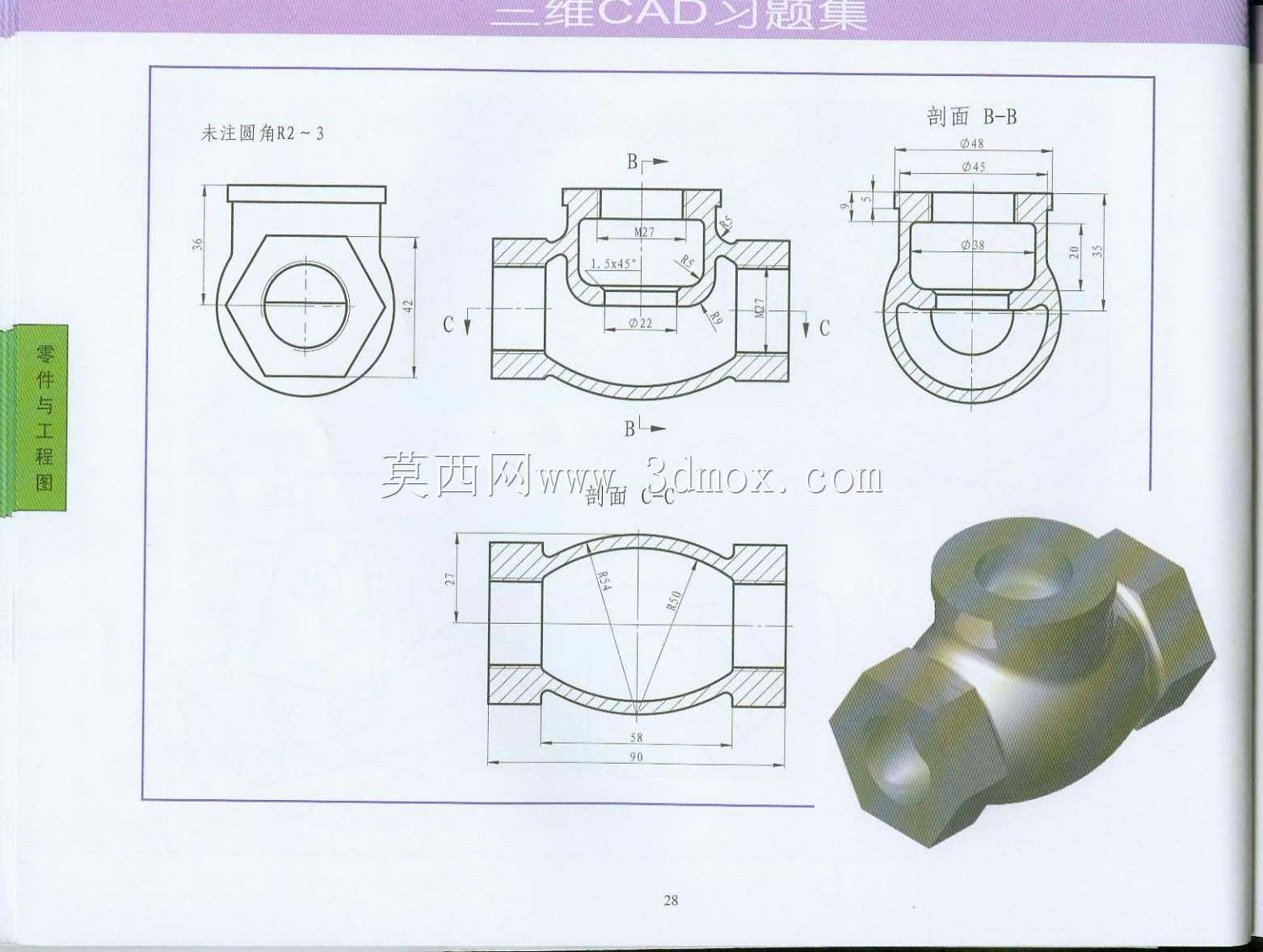

如果是采用棒料数控加工的方式制作,外形的阶梯面都可以在车床上一次装夹完成大部分工序,六角面再通过铣床或者钳工加工,工艺路线非常顺畅。安装边界方面,三个接口的中心距是布局时最核心的尺寸,在成套管路排布的时候,两个水平接口的端面间距决定了它在管线槽里占据的横向宽度,竖直接口的顶端到水平轴线的高度决定了上方需要预留的操作空间,布置管路的时候要在阀体周围留出至少能容纳扳手摆动的空间,不能把阀体紧贴墙面或者其他设备侧壁,否则后期检修拆换的时候没有工具操作空间。阀体的中空流道在三个接口交汇的位置做了平滑过渡,没有突兀的台阶或者死角,介质流过的时候局部阻力损失更小,也不容易在腔体内部残留杂质,对于输送带微小颗粒的流体或者循环润滑油路来说,无死角流道能减少淤积堵塞的概率。从结构设计的角度看,这个造型把阀体的承压壳体、安装拧动结构、接口密封结构三个核心功能整合在同一个零件上,没有多余的分体连接件,整体刚性好,零件数量少,在做三维装配演练的时候,可以很直观地理解管路元件从功能需求到工艺结构、再到安装约束的完整设计逻辑,也能用来练习相贯体创建、螺纹特征生成、工程图投影标注这些基础三维建模操作,把抽象的机械设计公差、工艺要求和实体造型对应起来。
- 上一篇:卫生级蝶阀管路配套结构设计
- 下一篇:手柄驱动对夹式蝶阀管路截流结构
- 全部评论(0)
- 模板大小: 907.64 KB
- 售价:5金币
- 下载次数: 0
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 阀门
