直流电机调速控制器面板式整机结构

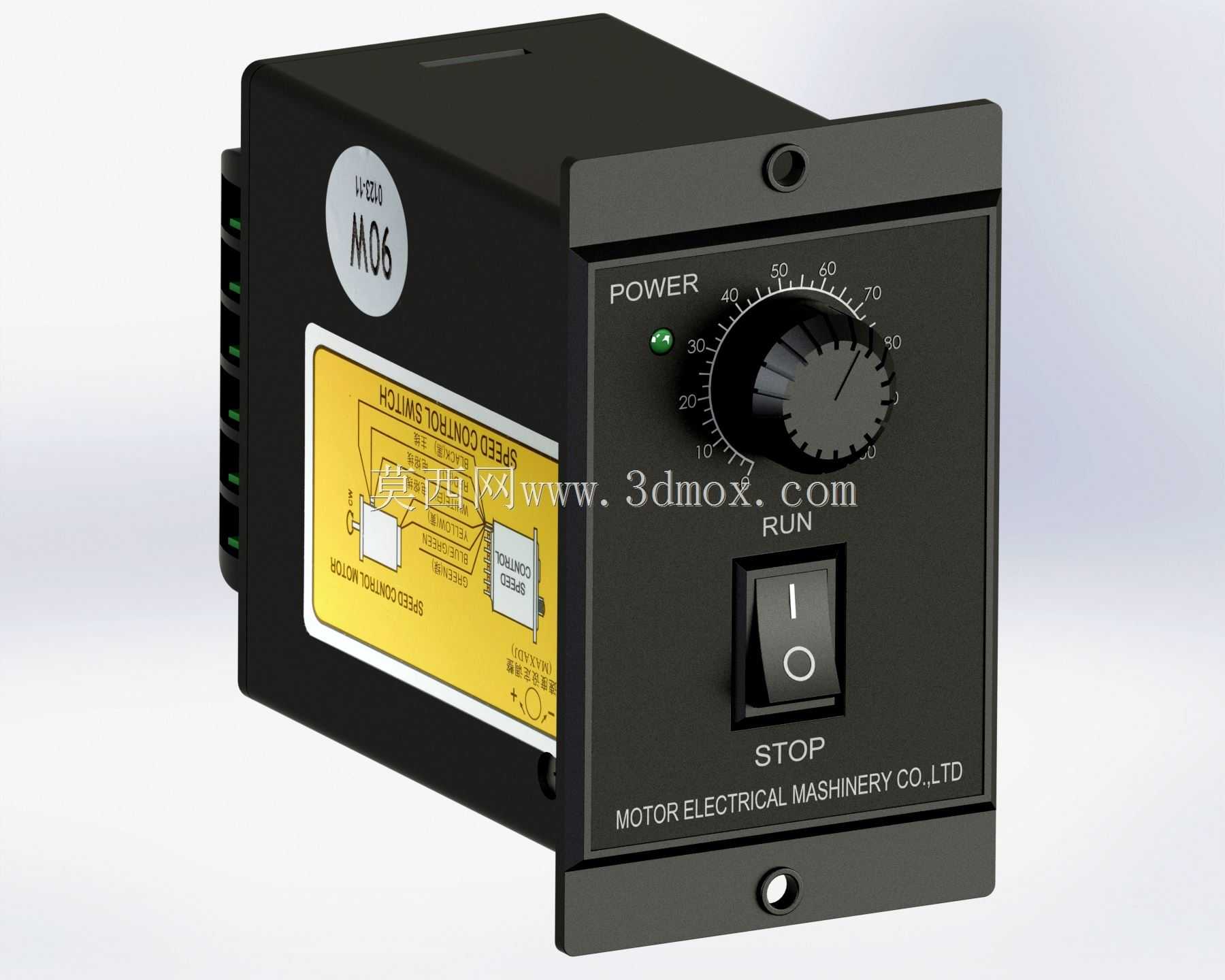

　　面板式直流电机速度控制器在小型输送线、实验台、绕线设备、包装辅助机构以及轻工自动化单机中使用频率很高，它承担的并不是单纯的电气盒功能，而是把电源接入、速度给定、运行状态指示、启停操作和电机驱动输出集中在一个可嵌入设备面板的紧凑单元内。整机外观采用黑色矩形壳体加前置安装法兰的形式，前面板保留了旋钮、指示灯、船型开关和铭牌区域，侧面布置接线端子，这种结构便于设备厂在控制柜门板或机架立板上开孔安装，也方便操作人员在不打开电气箱的情况下直接调节电机转速。

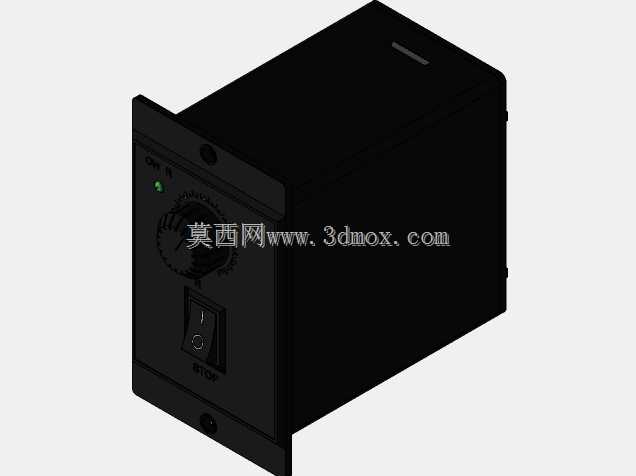

　　从结构设计角度看，该控制器的核心边界由壳体深度、前面板宽度、安装孔距和突出面板的操作件高度共同决定。前面板四周的折边形成安装贴合面，四角预留固定孔，装配时后面的盒体穿过面板开孔，前法兰压在门板外侧，再通过螺钉锁紧，能够保证旋钮和开关受力时不发生松动。建模时需要重点区分盒体、前法兰、散热侧壳、端子座、电位器旋钮、指示灯、船型开关和铭牌贴纸等层级，不能把所有外观特征合并成一个实体，否则后续做开孔校核、干涉检查或工程图展开时会缺少可引用的几何要素。

　　速度给定区域位于面板上部，电位器旋钮周围刻有刻度，用于表示由低速到高速的调节区间。旋钮采用滚花外缘，手指旋转时摩擦力充足，阻尼感来自电位器轴与旋钮配合，结构上应保证旋钮端面不超出操作人员易触碰的安全范围，同时与面板文字标识保持足够间距。电源指示灯布置在旋钮旁，运行通电后给出明确状态反馈，虽然这一零件体积小，但在三维布局中不能省略，因为它决定了面板开孔位置、灯座深度以及内部线束弯曲空间。

　　启停控制采用面板中下部的船型开关，开关上设置RUN与STOP两个状态位置，操作逻辑直观。开关周围需要保留手指按压空间，避免旋钮、铭牌或边框距离过近造成误触。开关本体从面板后方装入，前面只露出按键部分，因此在壳体内部要预留开关厚度、接线端子和导线弯折半径。对于设备选型人员来说，这个区域的尺寸直接关系到门板后侧是否与线槽、端子排或其他电气元件发生冲突，尤其是在薄型控制柜中，控制器盒体深度与后方线束空间必须同时校核。

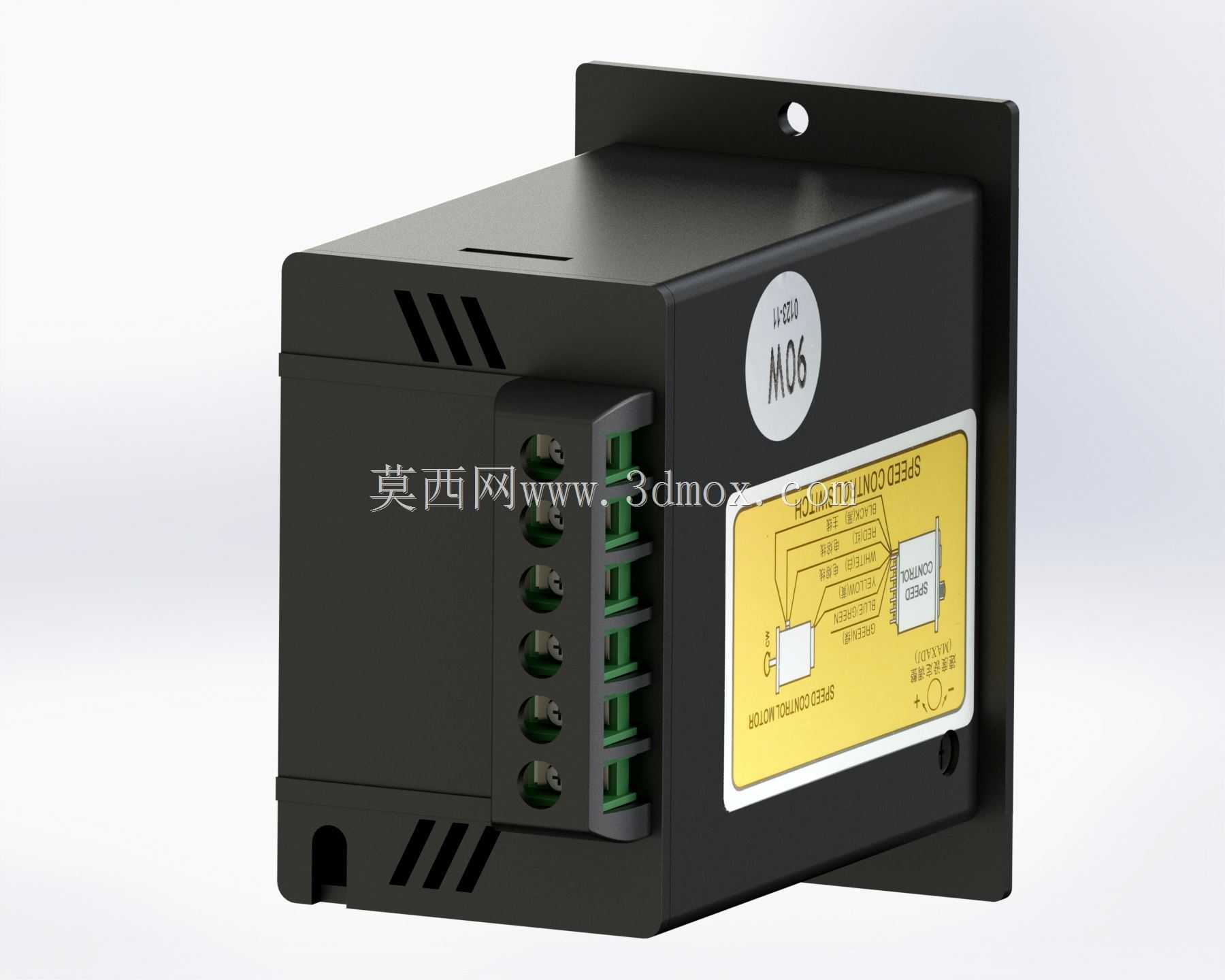

　　壳体侧面的接线端采用多端子排列方式，用于连接电源和直流电机。实际布线时，导线从侧面进入或沿柜内线槽引出，端子位置不宜过于贴近安装板，否则螺丝刀垂直压接会受到限制。模型中侧面端子的台阶、分隔槽和接线口都应保留，这些细节不仅影响外观还原，也能帮助电工在装配前判断压线方向、维护空间和相邻元件距离。若将控制器安装在靠近机架立柱的位置，还要检查侧面接线区与立柱之间是否留有插头和线缆弯曲余量。

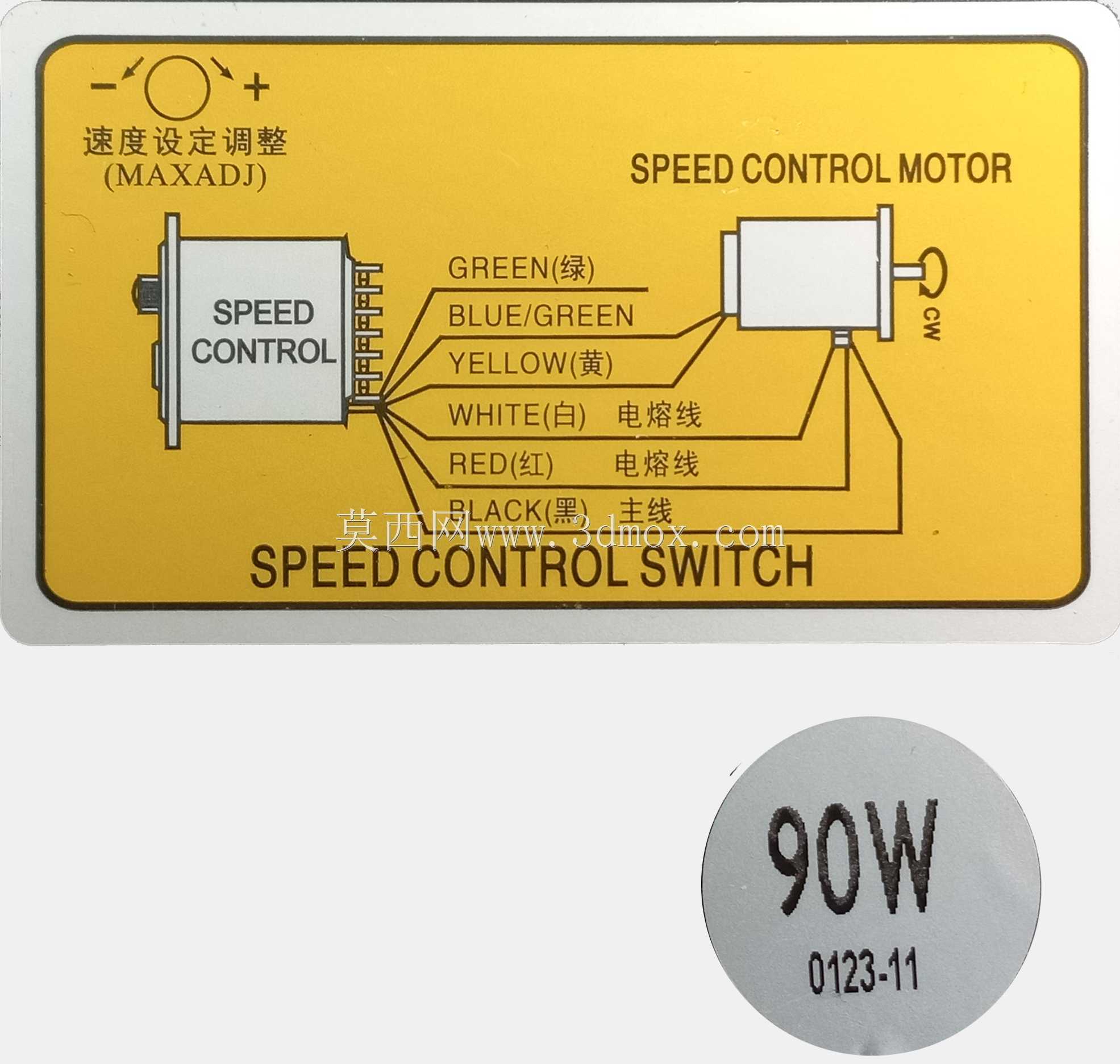

　　铭牌区域位于壳体侧表面，采用黄底标识贴，上面绘有简易接线示意和电气参数信息。铭牌在产品中属于可替换贴花，结构建模时可作为独立薄片或贴图特征处理，这样在生成轻量化装配时可以将其压缩或隐藏，只保留壳体和操作件实体。对于需要做设备说明书、接线培训或虚拟展示的场景，保留铭牌图案又能增强识别度。前面板上的品牌字样、POWER、RUN、STOP等标识同样属于表面印刷特征，设计时应与凹凸结构分开管理，避免后期修改面板颜色或丝印内容时牵动主体模型。

　　散热是这类电机调速控制器不能忽视的问题。盒体内部通常容纳驱动电路板、功率器件、电位器和接线端子，功率元件在低速大扭矩或长时间运行时会产生热量。黑色壳体除了外观统一，也通过金属外壳和侧面结构形成一定散热路径。布局时不应把控制器完全封闭在无通风空间内，周围应保留空气流通间隙；若设备面板外侧有护罩或透明门，还要确认旋钮最高位置、开关摆动行程和指示灯可视性不受影响。

　　在机械装备配套中，直流电机调速器常与小型减速电机、辊筒、张紧机构和支架组成可调速驱动单元。控制器本身不承受机械载荷，但它的安装刚度会影响操作手感和接线可靠性。前面板如果太薄，长期拧动电位器可能引起门板变形；安装面如果不平整，法兰压紧后会使壳体受力不均。因此在整机设计阶段，应把控制器开孔尺寸、法兰覆盖尺寸、盒体后方避让深度、侧面接线空间和操作件高度一起纳入设备布局，而不是只按二维外形图预留一个矩形孔。

　　该三维结构对教学和工程设计都有较强参考价值。它既包含电气控制产品常见的面板人机交互设计，也包含嵌入式安装、端子接线、散热壳体、丝印铭牌和操作件防护等实际结构问题。通过完整还原外形与安装边界，可以在输送设备、实验装置和小型传动站设计中直接用于面板开孔、空间干涉检查、维护位置评估以及操作界面排布，使机械结构与电气控制单元在装配阶段更好地衔接。
