可交互人体工程学仿真人台结构

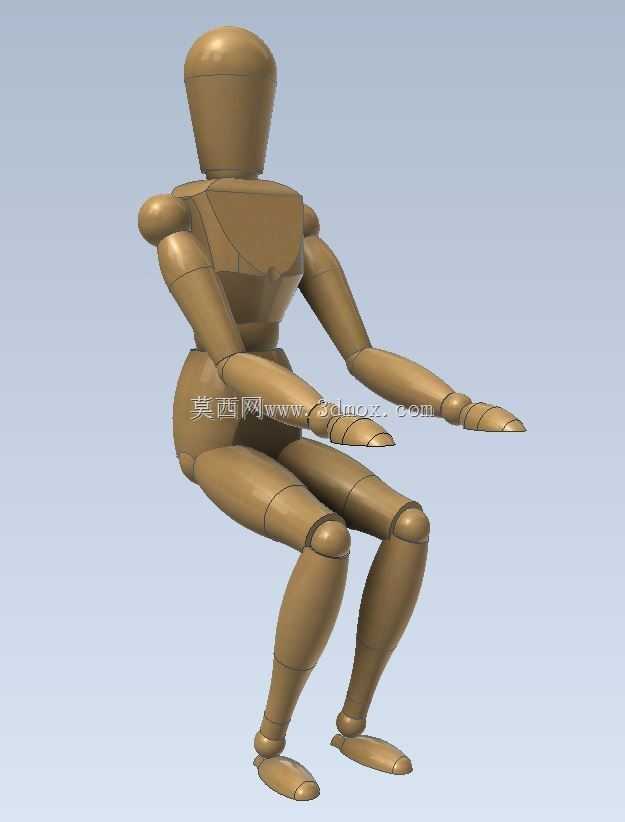

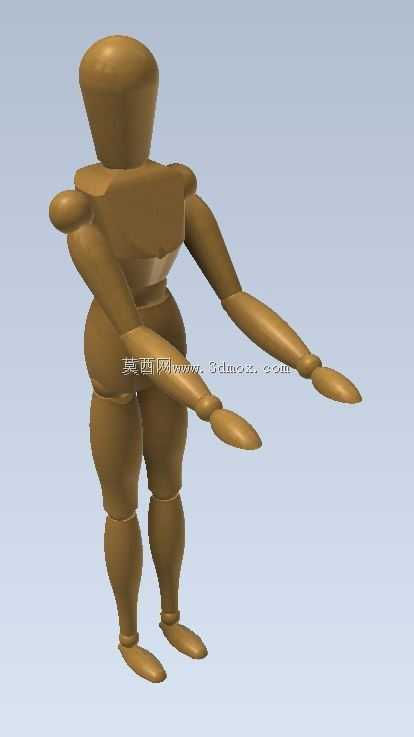

　　在设备布局、工位规划和操作空间校核中，人体尺度与动作可达性往往决定方案是否真正可制造、可维护、可操作。这个可交互人体模型以简化成年人体为基础，将头、颈、躯干、肩、上臂、前臂、手、髋、大腿、小腿和足部分段表达，重点保留关节转动关系和肢体比例，用于在三维环境中快速模拟操作者站位、伸手范围、视野方向和维护姿态。

　　模型的躯干采用连续曲面概括，没有刻画服装、面部和细小解剖特征，这种处理方式适合工程场景而非展示场景。设计时把胸、腰、臀等体段做成稳定的体量参考，能够在操作台、控制柜、机床防护门、装配夹具周边判断身体是否干涉。肩部与躯干之间保留独立转动区域，上臂可围绕肩关节做抬升、前伸和外摆；前臂与上臂之间设置肘部弯折关系，手部以简化掌指形态延伸，便于检查按钮、手柄、工具和工件的抓取位置。下肢同样按髋、膝、踝三段组织，大腿和小腿可随站姿、蹲姿或侧身操作调整，足部提供接地与支撑边界。

　　从实际使用看，这类人台并不追求生物力学的完整肌肉细节，而是强调姿态驱动下的空间包络。做产线节拍分析时，可将模型放置在输送带旁，检验工人取件高度、转身角度和双手作业范围；做机床上下料工位时，可模拟操作者站在防护门外伸手装夹工件的动作，确认门体开启角度、托盘高度和刀具区域之间是否存在碰撞；做维修性评估时，可把模型调整为半蹲或俯身状态，检查泵体后方、电柜内侧、设备底座附近是否预留足够的手部和身体空间。

　　外形尺寸方面，模型按常见成年操作者的比例建立，肢体长度和躯干厚度可作为早期布局的中性参考。若项目面向特定地区、性别或防护服条件，可在三维软件中通过比例缩放或关节角度调整得到不同百分位人群的近似边界。需要注意的是，工程校核不能只看站立时的静态轮廓，手臂前伸、肩部偏转、膝盖弯曲和足部前后落点都会改变最小通道宽度。模型的分段结构使这些姿态能够直接在装配环境中调整，而不需要重新建立人体曲面。

　　安装边界上，人体模型本身不属于固定安装零件，没有螺栓孔、底座或配合轴颈，但它在场景中承担“移动障碍物”和“操作参考体”的作用。布置设备时，应在足底与地面之间保留明确的站立平面，足跟到工作台前缘需留出脚部伸入空间；身体后侧与护栏、料箱、墙体之间要保留转身和退避距离；双手向前操作时，肩部高度、肘部弯曲角和手腕自然位置应同时纳入判断。对于需要穿戴安全鞋、头盔、防寒服或防护背心的工位，还应在模型外轮廓上额外增加服装余量，避免按裸人体尺度得出过窄的操作空间。

　　建模思路上，各肢体采用圆润封闭曲面，减少了尖锐边和复杂特征，使干涉检查结果更稳定。关节位置被放在符合人体运动习惯的区域，肩、肘、髋、膝的旋转中心清晰，适合通过装配约束或层级关节进行姿态控制。手部没有细分独立手指，因此适合判断大体抓取和指向动作；若要评估精细按键、旋钮扭矩或手套操作，需要再补充手部细节或专用手模。头部作为视野方向参考，可用于观察显示器、指示灯、切削区域和警示标识是否被横梁、管线或夹具遮挡。

　　在人机工程评审中，该模型可以与工作台、夹具、踏板、护栏、工具架一起组成完整工位。先确定足底位置和身体朝向，再调整骨盆与躯干倾角，随后分别移动上臂、前臂和下肢，使动作接近真实操作循环。每调整一个关键姿态，都可测量指尖可达点、肘部通过空间、膝盖前缘和肩部外轮廓，从而把“人能否舒服操作”转化为可检查的几何边界。对于重复性取放、弯腰装配、跪姿检修和侧向观察等工况，这种简化人台能够在方案早期暴露高度不合理、距离过远、通道过窄和维护口不可达等问题，减少后期实物样机返工。
