MINI-FIT系列45750-1112接线端子结构

　　这类压接式母端子是Molex MINI-FIT连接器体系里的核心接触部件，主要用在电源类连接场景里，小到桌面级工控设备内部的板对线供电、消费类电子的电源输入接口，大到通讯机柜内部的电源分配回路、工业控制模块的供电接线端，只要是需要承载中等电流、同时要求连接具备防松脱能力的低压直流或工频交流供电链路里，都能见到这类端子的应用。它的实际用途是完成导线端的压接固定，再插入对应的胶壳 housing 内，和公端插针形成可靠的弹性接触，实现电流的稳定传输，相比螺丝锁付的接线方式，这类端子配合胶壳的组装效率更高，批量生产时的一致性更好，也能避免人工锁付螺丝带来的扭矩不均、虚接等问题。

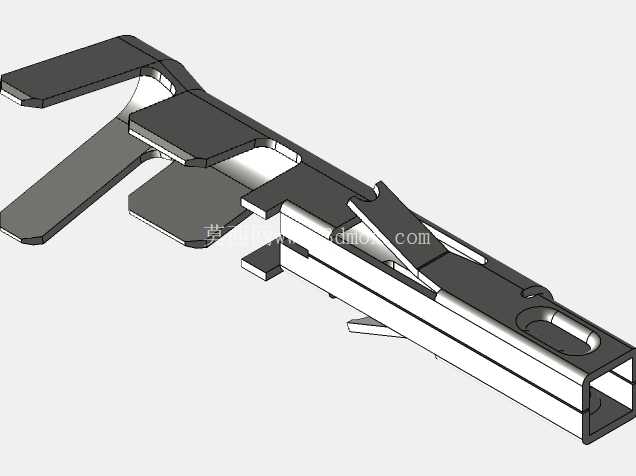

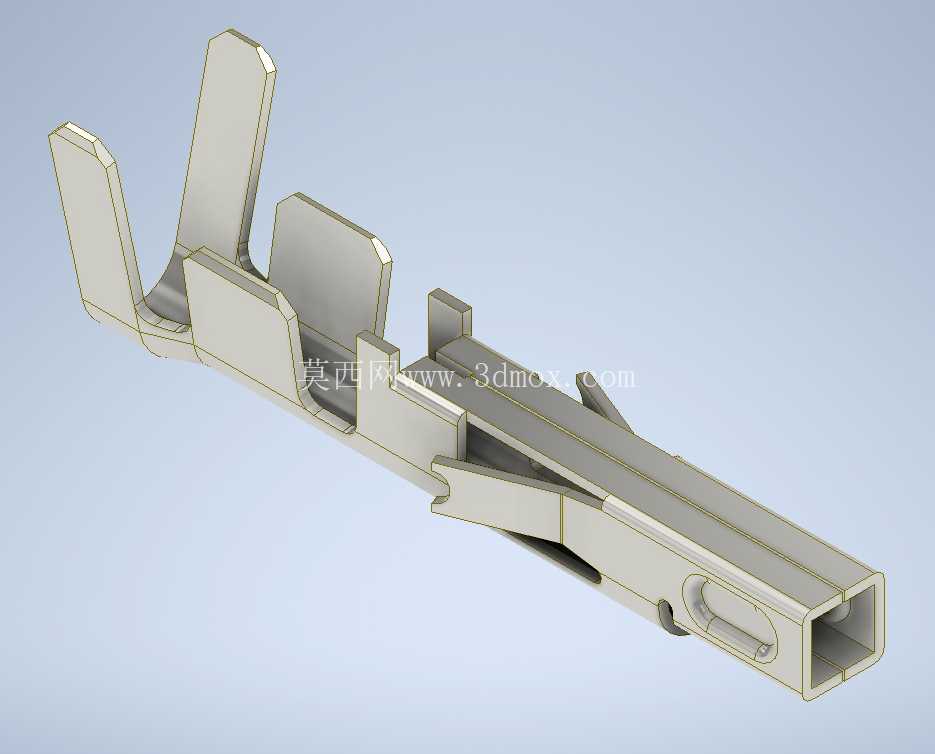

　　从功能特性上看，这个端子前端的方型接触腔是和公针对插的核心区域，腔体内置的弹性接触弹片经过预压设计，公针插入后能形成稳定的正向接触压力，保证接触电阻控制在毫欧级，避免大电流通过时出现局部发热的问题；端子中部设计的两组倒刺结构，一组是线芯压接翼，用来压紧剥去绝缘层的导线铜芯，保证导电连接的可靠性，另一组是绝缘层压接翼，压紧导线的外绝缘皮，分散导线弯折时的应力，避免线芯在反复拉扯、弯折时从压接位置断裂；端子尾部的定位卡爪，是用来和胶壳内部的卡位结构配合的，端子插入胶壳到位后卡爪会卡在胶壳的限位台阶上，防止接插件对插或者拉扯导线时端子从胶壳里退针，这也是这类连接器防退结构的核心设计点。

　　设计思路上，这类端子采用连续冲压成型的工艺路线，整体用高导电率的铜合金带料冲压而成，表面做镀锡处理，一方面提升抗氧化能力，降低长期使用后的接触电阻上升风险，另一方面也能提升压接时的结合可靠性。结构上的每一处弯折角度、弹片的悬臂长度都是经过力学仿真验证的：接触弹片的悬臂长度既要保证公针插入时的插拔力在用户可接受的范围内，不会出现插接过紧组装困难、或者插接过松接触不良的问题，还要保证在额定的插拔次数后，弹片的残余变形量在允许范围内，不会出现接触压力衰减；压接翼的压接高度、宽度是匹配对应线径范围设计的，压接后能形成标准的B型压接截面，保证铜丝变形均匀，既不会压接过紧切断铜丝，也不会压接过松导致接触电阻过大；端子整体的外形尺寸严格适配MINI-FIT系列的胶壳型腔，宽度、高度方向的公差控制在零点几毫米级别，保证插入胶壳时不会出现卡滞，同时插入后不会在型腔内出现晃动。

　　从安装边界来看，这个端子适配的是MINI-FIT系列标准胶壳，对插端适配对应规格的公端插针，压接的导线线径范围覆盖常规的18-24AWG电子线，压接完成后端子总长度、压接位置的外径都要符合胶壳的型腔尺寸要求，插入胶壳后端子前端不能超出胶壳的对插端面，尾部的导线压接位置不能突出胶壳的进线端，否则会影响胶壳和对插件的配合，也会导致锁扣无法正常扣合。在三维建模过程中，需要重点还原接触弹片的预压角度、倒刺的凸起高度、压接翼的成型角度，这些细节直接影响后续做装配仿真、压接工艺模拟时的准确性，尤其是弹片部分的薄壁结构，建模时要保证壁厚均匀，符合冲压工艺的成型规律，不能出现工艺上无法实现的尖角或者壁厚突变，否则模型做出来也无法对应实际的生产工艺。在做设备选型时，这类端子要匹配对应的压接钳刀模，压接时的压接高度需要根据线径做对应调整，保证压接后的拉脱力符合行业标准要求，同时在接插件布线设计时，要预留足够的手指操作空间，方便端子插入胶壳以及后续的维修退针操作，避免因为周边结构干涉导致组装困难。
