MolexMini-Fit压接接线端子结构设计

　　这款压接式接线端子是Mini-Fit连接器体系里的核心接触部件，日常在工业控制柜内部布线、服务器电源供电回路、商用家电内部线束连接、车载低压信号传输场景里都能见到它的身影，作为公端接触件，它需要和适配的母端端子对插后形成稳定的低阻导通路径，同时要扛住线束拉扯、设备运行振动、环境温变带来的接触应力变化，避免出现接触不良、瞬断、载流过热等工程问题。

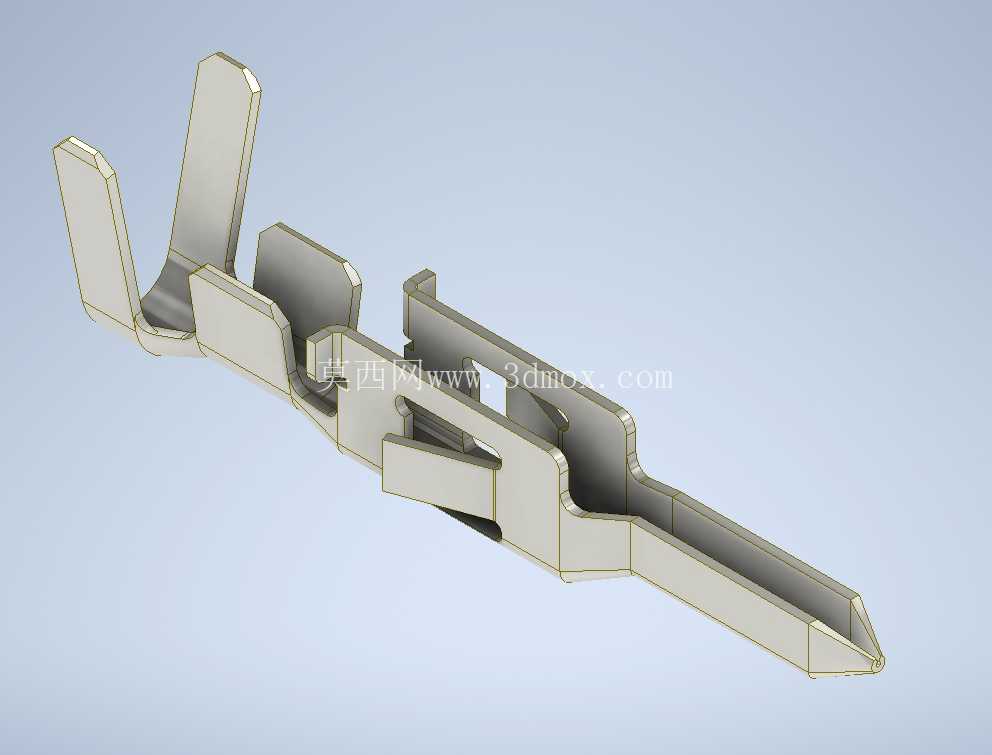

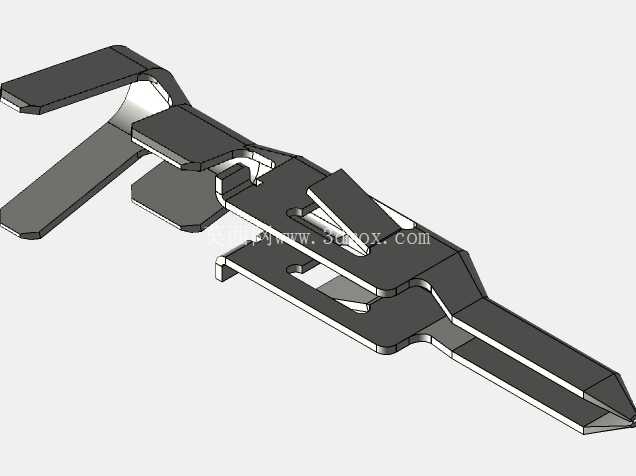

　　从结构设计逻辑来看，整个端子采用连续冲压折弯一体成型工艺，材料选用高导铜合金基底加局部镀锡或镀金处理，兼顾导电性能、弹性强度与抗腐蚀能力。前端的插合导向段做了收窄斜切处理，端部做了小圆角钝化，既可以在对插时顺利导入母端端子的接触腔，避免插合过程中刮伤母端的接触弹片，也能减少插合阻力，降低装配工人的操作力度，适配产线批量压接装配的节拍要求。插合段两侧设计了对称的弹性接触臂，臂上预留了适度的预压变形量，当公母端对插到位后，接触臂会产生恒定的接触正压力，保证接触电阻稳定在毫欧级，满足额定载流工况下的温升要求，不会因为长期使用出现应力松弛导致接触失效。

　　端子中段设计了多级止退与定位结构，首先是和连接器塑壳配合的倒刺卡接结构，当端子插入塑壳的安装腔到位后，倒刺会卡入塑壳内壁的定位卡槽里，防止后续线束受拉时端子从塑壳中脱出，卡接结构的倒扣角度经过反复校核，既保证足够的拉脱力满足行业标准要求，又不会因为倒扣量过大导致插入塑壳时阻力过大，甚至顶坏塑壳腔体。中段还设计了压接区分段，靠前的线芯压接翼采用对称环抱结构，压接后会紧密包裹剥除绝缘层的导线线芯，压接翼的内侧设计了细密的锯齿纹路，压接变形后锯齿会咬入线芯表面，增大接触面积与机械咬合力，降低接触电阻，同时避免线芯在长期振动环境下出现松散断丝。靠后的绝缘层压接翼宽度更大，压接后会牢牢包裹导线的绝缘外皮，这部分结构不承担导电功能，主要作用是分散线束弯折时的应力，避免线芯和绝缘层衔接的位置因为反复弯折出现断芯，提升线束组件的耐弯折寿命。

　　尾部的导向延伸段一方面是适配连续冲压料带的送料定位，在压接作业时可以顺着压接模具的导料槽精准送进，保证每一个端子的压接位置精度，另一方面在端子插入塑壳时可以起到辅助导向作用，避免端子在塑壳腔体内出现偏斜卡滞。整个端子的外形尺寸完全遵循Mini-Fit系列的通用接口标准，插合段的截面尺寸、压接区的适配线径范围、卡接结构的位置度都和行业通用规格保持一致，可以和同系列的塑壳、母端端子完全互换，不需要额外修改适配结构。安装边界方面，压接作业需要匹配对应线规的压接模具钳口，压接后的高度、宽度需要符合规范要求，压接完成后的端子插入塑壳时需要保证到位手感清晰，卡接到位后会有轻微的卡扣落位反馈，反向拉拽线束不会出现端子退针现象。

　　在实际选型应用中，这类端子需要根据导线的线径、额定载流大小、使用环境的温度振动等级选择对应的表面处理规格，大载流场景下需要选择镀厚锡或者镀金的规格，降低接触温升，高振动场景下需要额外校核接触臂的正压力与压接区的拉脱力，必要时可以在塑壳上增加二次锁止结构，进一步固定端子位置。建模过程中需要重点关注各个折弯段的内R角取值，冲压折弯的内R角不能过小，否则会导致冲压过程中材料出现应力集中开裂，同时要预留合理的折弯回弹量，保证冲压成型后的尺寸落在公差带范围内，接触臂的弹性变形区间需要做受力仿真校核，保证在最大插合变形量下材料仍然处于弹性变形区间，不会出现塑性变形导致接触压力下降。
