机床铰接式双筒支撑摆臂结构件

　　该构件属于机床加工配套的铰接式支撑摆臂类零件，整体采用双侧同轴套筒加单侧功能安装座的框架式布局，在CA6140普通车床的改造、工装拓展以及自动化上下料辅机加装场景中十分常见。实际产线里这类摆臂常用来挂载行程检测开关、冷却喷嘴支架、气动拨料挡块或者防护门联动拉杆，需要在有限的床身侧面空间内完成绕轴摆动，同时保证挂载部件的位置刚性，避免切削振动引发检测信号漂移或者喷嘴偏移。

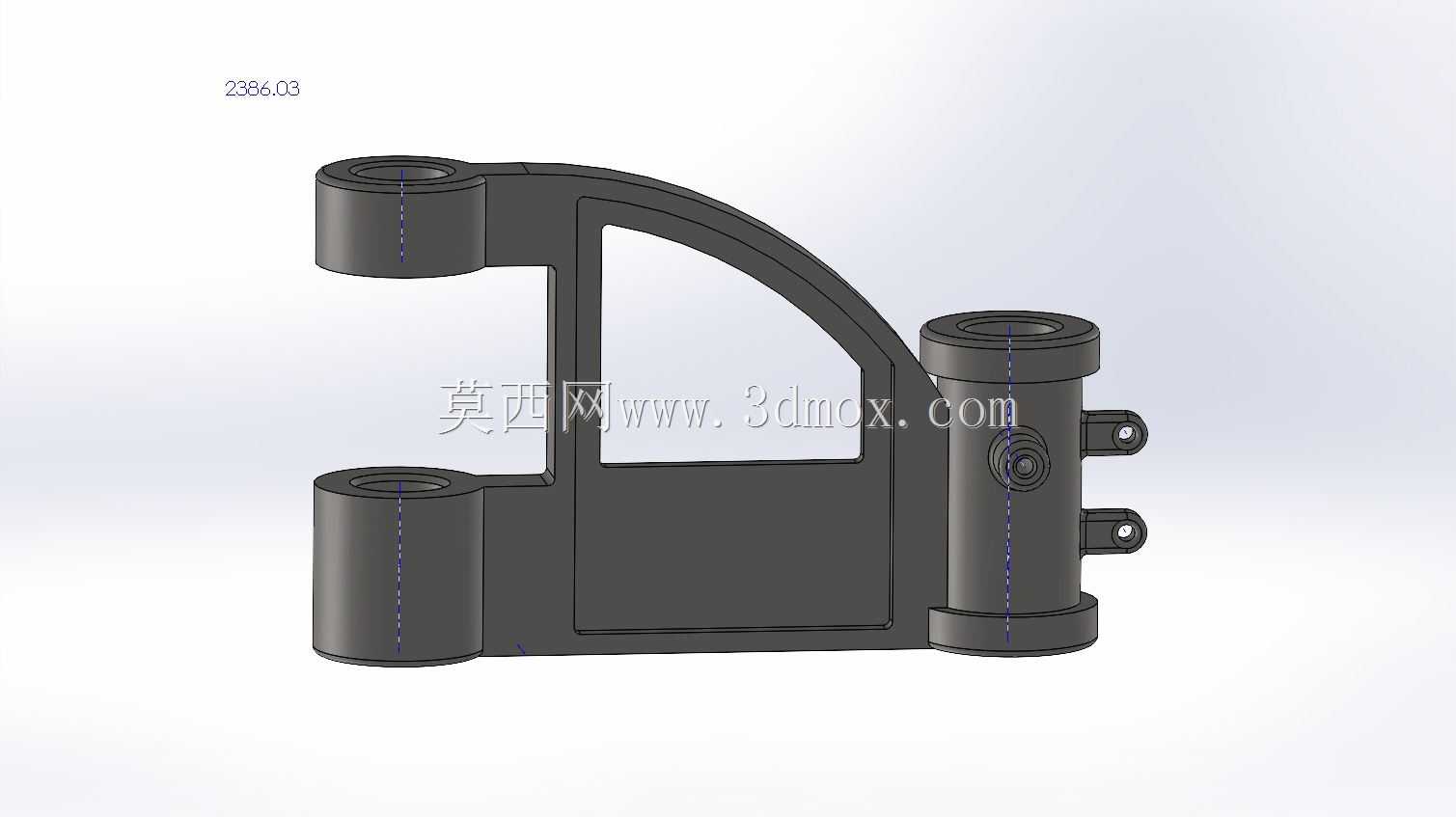

　　从结构功能上看，零件左侧上下布置两个同轴贯通套筒，二者通过竖板连为一体，形成开口式叉架结构，两个套筒的内孔可分别穿入固定铰轴或者衬套，让整个摆臂绕左侧轴线完成定轴转动；这种双支点跨距布置相比单筒铰接，能显著降低摆臂受侧向载荷时的倾覆力矩，铰轴配合面的压强分布更均匀，长期往复摆动后衬套磨损量更小，维护时只需更换两个套筒内的耐磨衬套，不必整体报废支架。右侧为独立的加厚圆柱安装座，座体上下同样加工出同轴通孔，可穿入第二根转轴或者锁紧调节螺杆，座体侧面延伸出两个带孔小耳板，耳板上的通孔用于安装传感器、行程挡块或者微型气缸连接件，耳板与主筒体之间做了加厚过渡筋，避免挂载件受冲击时耳板根部断裂。

　　中间连接部分采用弧形上缘加矩形中空开窗的框架设计，弧形轮廓顺着摆臂摆动时的运动包络走形，既不会和床身周边的导轨护罩、手柄发生运动干涉，又能通过中空区域大幅削减零件整体自重；框架内侧保留了一圈封闭的实体边框，边框厚度经过受力校核，在摆臂快速启停、挂载碰撞时，框架的抗弯截面模量足以维持整体形位精度，不会出现开窗部位扭曲变形的问题。

　　建模过程中首先锁定三个核心同轴孔系的位置精度：左侧上下套筒的同轴度、右侧安装座上下孔的同轴度，以及左右两组孔系的中心距，这几个尺寸直接决定摆臂装配后能否顺畅转动、挂载部件的动作行程是否符合设计要求。套筒端部均设计了凸缘止口，止口端面可贴合衬套端面或者轴用挡圈，实现轴向定位，省去额外加装定位套的工序；所有孔口、棱边都做了倒角处理，既方便装配时引导轴件穿入，也能去除机加工后的锐边，避免装配划伤。

　　安装边界方面，该摆臂整体占用空间紧凑，左侧叉架开口宽度预留了足够的安装间隙，可直接卡入床身预设的铰接支座耳板之间，穿入铰轴后用开口销或者轴端挡圈锁定轴向位置；右侧安装座的外圆尺寸适配常规的传感器夹座、锁紧抱箍，侧面两个小耳板的孔位间距符合通用小型气动元件的安装规格，不需要额外加工转接板即可完成辅件挂载。零件工作时的摆动角度范围由周边床身构件的硬限位决定，框架的弧形外轮廓在全行程内与相邻部件保留安全间隙，不会出现运动卡滞。

　　从工艺适配角度，该零件可选铸铁铸造成型后再进行孔系精加工，也可采用厚钢板切割拼焊后整体镗孔，三维建模时已将所有加工面的余量预留、拔模斜度、铸造圆角同步体现，结构上避免了出现壁厚突变的热节部位，铸造时不容易产生缩孔缺陷，焊装时也能减少焊接变形量。整体结构兼顾了摆动灵活性、挂载刚性与轻量化要求，完全适配普通车床工装改造、辅机加装的实际使用需求。
