CA6140车床381号锁紧夹座机械加工件

项目分类:机床加工 发布时间:2023-09-20 ID:712220
  • CA6140车床381号锁紧夹座机械加工件
  • CA6140车床381号锁紧夹座机械加工件
  • CA6140车床381号锁紧夹座机械加工件
  • CA6140车床381号锁紧夹座机械加工件

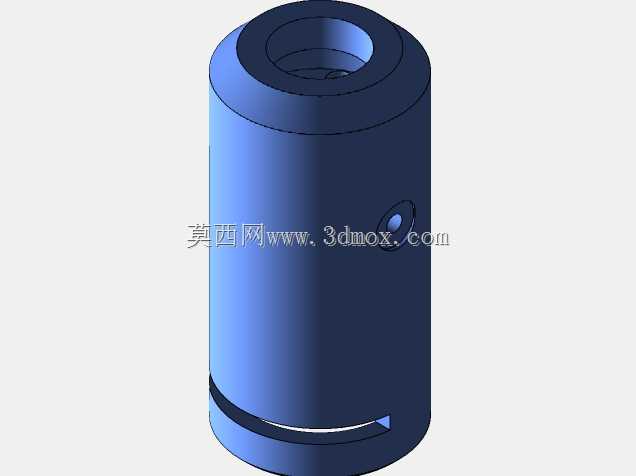

  该零件属于CA6140普通卧式车床配套的小型锁紧夹持类功能构件,在车床进给系统、刀架锁紧机构以及小拖板限位调节工位中承担径向夹紧、轴向定位与扭矩传递的作用。零件整体为带侧向开孔的阶梯套筒结构,主体外轮廓总长82mm,主安装段长度53mm,套筒外圆直径φ27mm,内部主通孔直径φ5mm,侧向开设垂直于主轴线的锁紧销孔,端部法兰端面上均匀分布三处30°夹角的定位槽,用于和车床调节螺杆、锁紧拨销配合,实现刀架进给位置的快速锁止,避免车削加工过程中刀架出现窜动、让刀问题。

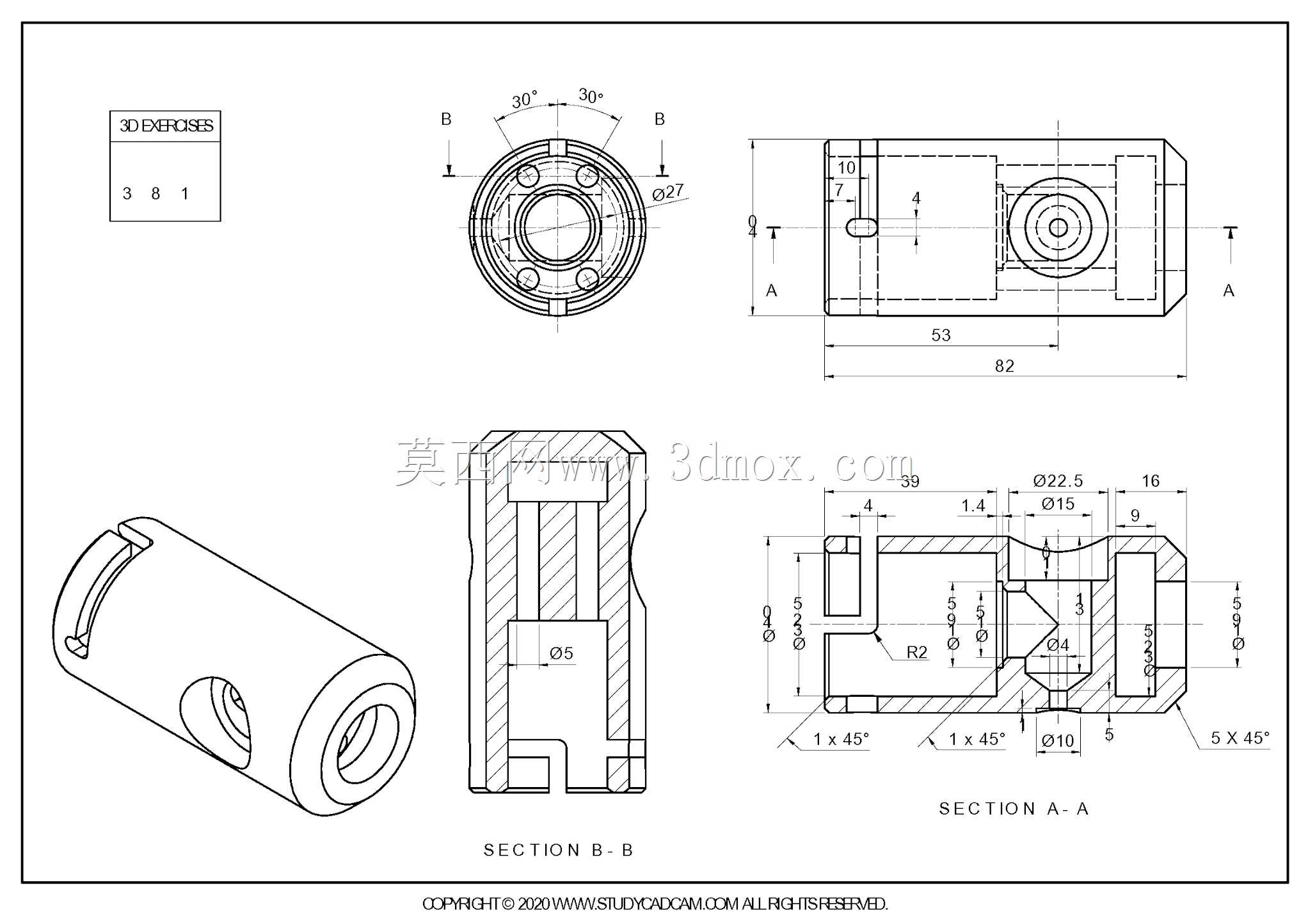

  从实际机加工艺落地角度拆解该零件的结构设计逻辑:主体采用中空阶梯轴套布局,一端为封闭带内锥的承压端,另一端为开口夹持端,侧向横孔用于穿入锁紧螺钉,当拧紧锁紧螺钉时,开口槽位置产生微量弹性变形,抱紧穿过内孔的光轴或调节螺杆,这类结构在车床中小扭矩锁紧工位应用极广,相比整体式锁紧螺母,它不需要在被夹持轴件上加工外螺纹,可在光轴任意位置完成锁止,调节行程灵活,装拆维护时无需拆解整条进给传动链。零件剖视图中标注的多处1×45°、5×45°倒角,一方面是去除机加工后的锐边毛刺,避免装配时刮伤配合轴面、划伤操作人员,另一方面内孔入口倒角可引导轴件顺利穿入,降低装配对位难度;内部R2圆角为应力释放结构,避免套筒在锁紧受力时在内腔转角位置产生应力集中,长期反复锁紧松开后出现开裂失效。

  外形与安装边界方面,零件轴向总长度控制在82mm,适配CA6140车床溜板箱侧部、小刀架调节座的预留安装空间,外圆φ27mm的圆柱面可直接嵌入安装座的对应预制孔内,端面10mm宽度的扁位结构用于和安装座的防转槽配合,防止锁紧过程中套筒自身随锁紧螺钉同步转动;侧向横孔的轴线与主套筒轴线垂直相交,孔位距离套筒端面的尺寸经过匹配,保证锁紧螺钉的顶紧位置恰好落在被夹持轴的有效抱紧区间,不会出现顶偏、顶空问题。端部三处30°等分槽可配合车床原有刻度盘定位,每次锁紧转角对应固定的进给微调量,方便操作工在车削台阶轴、切槽工序中快速重复定位。

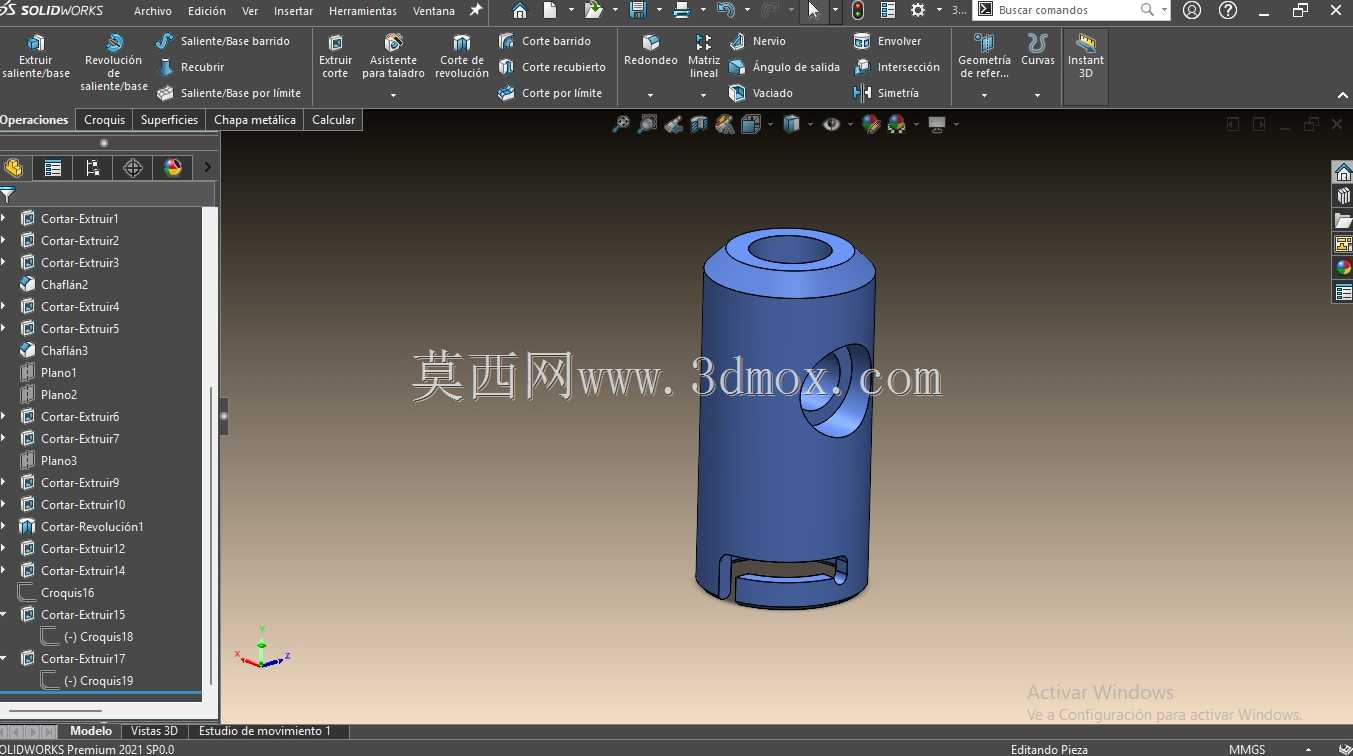

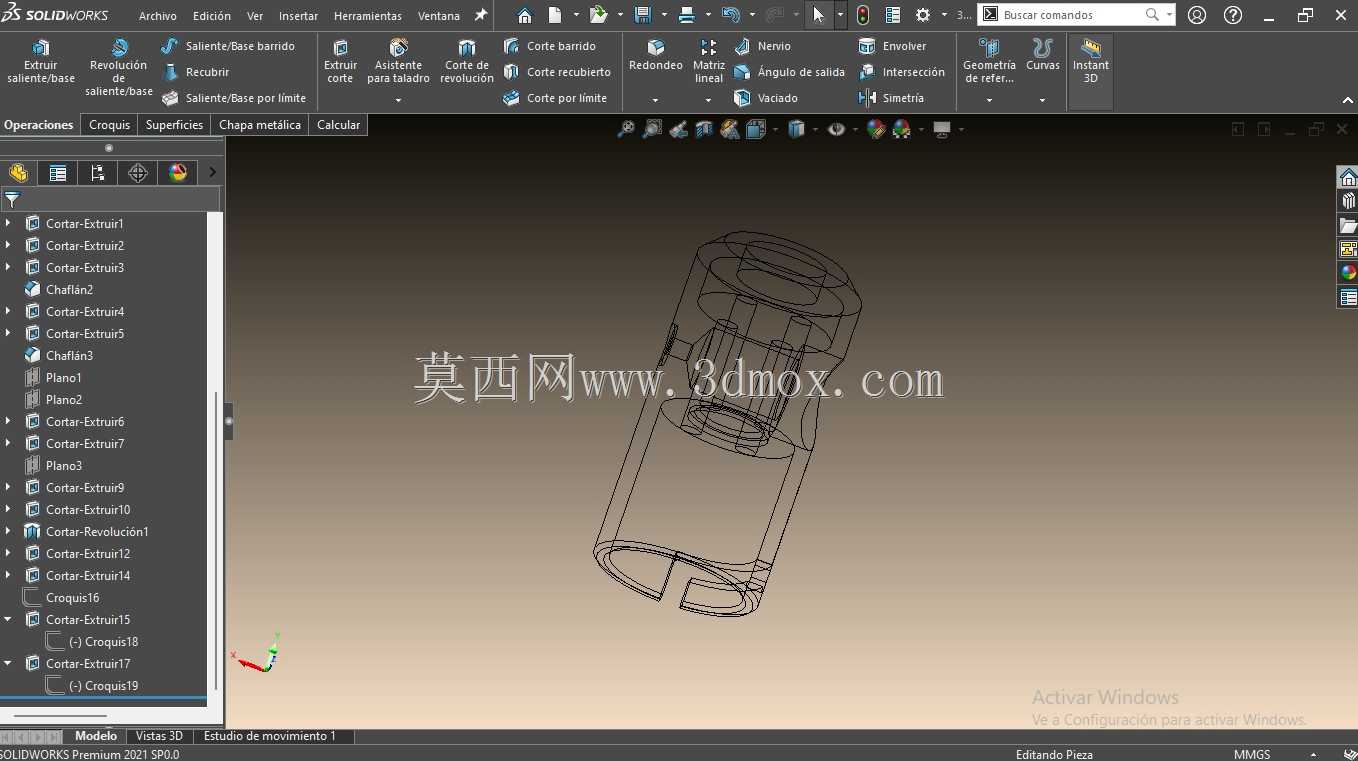

  建模过程中需重点还原几处易被忽略的工艺细节:一是B-B剖视图中展示的端部开口槽,槽宽与槽深直接决定套筒的抱紧变形量,建模时需保证槽口贯通至内孔壁,预留合理的弹性变形间隙,过深会导致套筒刚性不足、锁紧后晃动,过浅则变形量不足、无法提供足够抱紧摩擦力;二是A-A剖视图中内部阶梯孔的同轴度要求,主通孔φ5与端部φ15、φ22.5的阶梯孔需保证同轴,否则穿入轴件后会出现卡滞、不同心问题,建模时需以主轴线为全局基准搭建所有回转特征,避免基准偏移;三是侧向横孔与主孔的相贯线位置,需还原实际钻孔加工形成的自然相贯结构,不能简化为直角拼接,否则后续出工程图、指导加工时会出现工艺误解。

  该类零件在车床运维与备件生产场景中需求量较大,属于易损耗的工装夹持零件,长期使用后开口槽位置会因反复弹性变形产生疲劳松弛,内孔与锁紧螺钉接触位置会出现磨损凹痕,当锁紧力不足时就需要更换备件。三维建模完成后可直接导出工程图用于车削、铣槽、钻孔工序的加工指导,回转外圆与内孔通过车床一次装夹完成加工保证同轴度,侧向横孔、端部扁位、开口槽通过铣床或线切割工序完成,最后做发黑处理提升表面防锈能力与耐磨性能,完全适配普通卧式车床的日常维修替换与小批量工装改造需求。
