联合循环电站HRSG余热锅炉末级换热模块

　　这套三维结构对应燃气-蒸汽联合循环电厂余热锅炉尾部的末级换热本体，沿烟气流程布置在锅炉竖井末端，承担将上游蒸发器产出的饱和蒸汽继续加热至额定过热温度的任务。模块内部按蒸汽流向串联三级过热器管屏，两级之间设置中间喷水减温器，通过向蒸汽通道喷入给水来调节各级出口汽温，避免高温段管材长期超温，同时保证汽轮机入口蒸汽参数平稳。

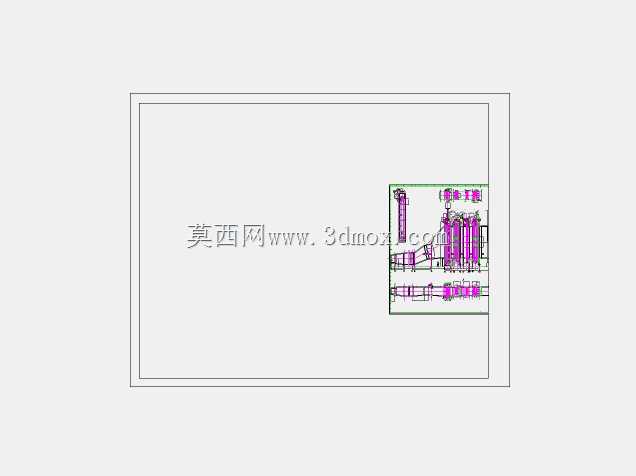

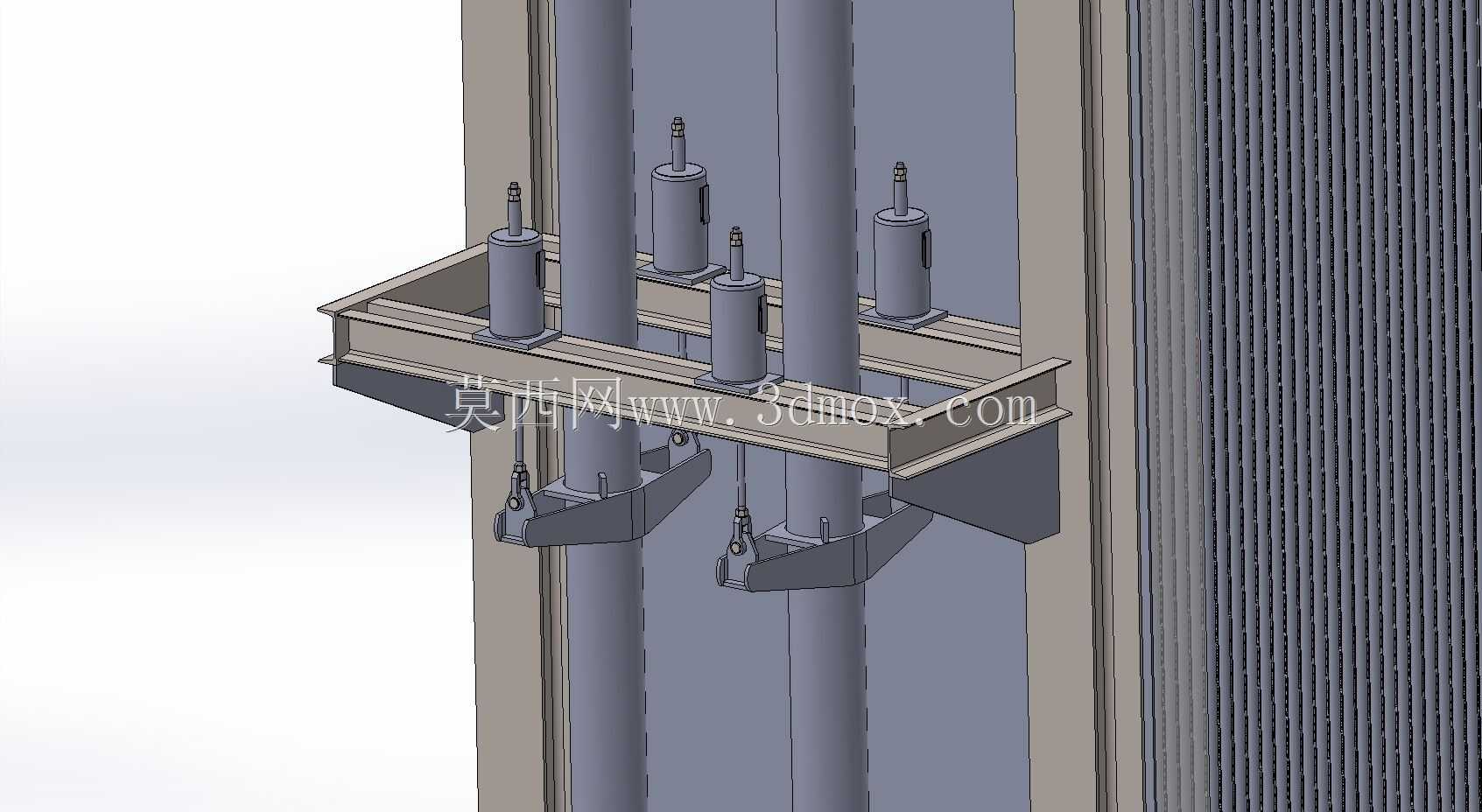

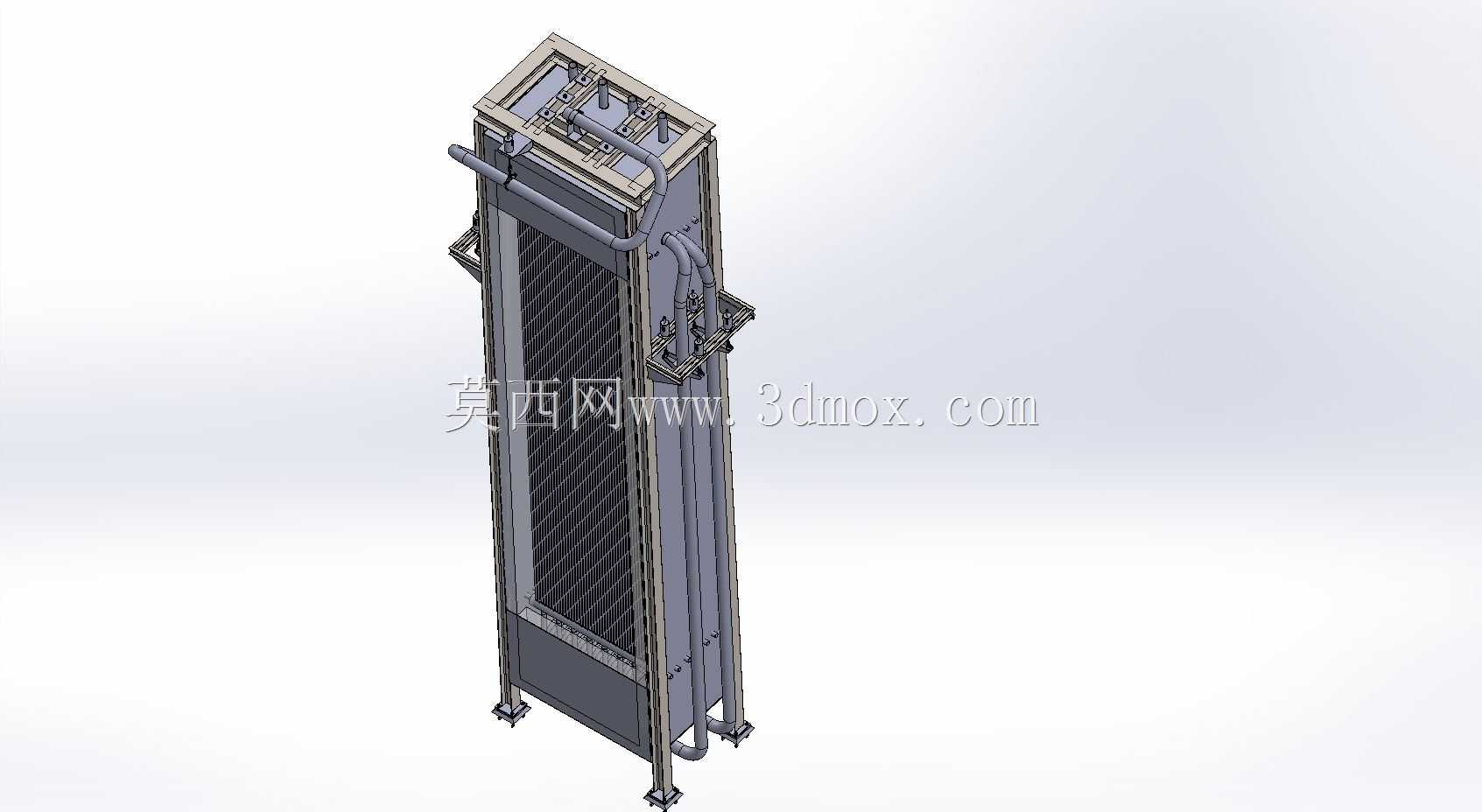

　　建模时先按锅炉竖井的净空尺寸反推框架边界：顶部为矩形承重顶板，四角立柱贯通到底部支撑梁，整体呈立式长方体框架，管屏沿烟气通流方向分层悬挂在顶梁下方，受热面管子的重量、热膨胀位移和运行振动载荷都通过吊挂装置传递到顶板，再由锅炉钢架承担。这种悬吊结构允许管屏在启停过程中自由向下膨胀，消除热应力对焊口和集箱的附加约束。

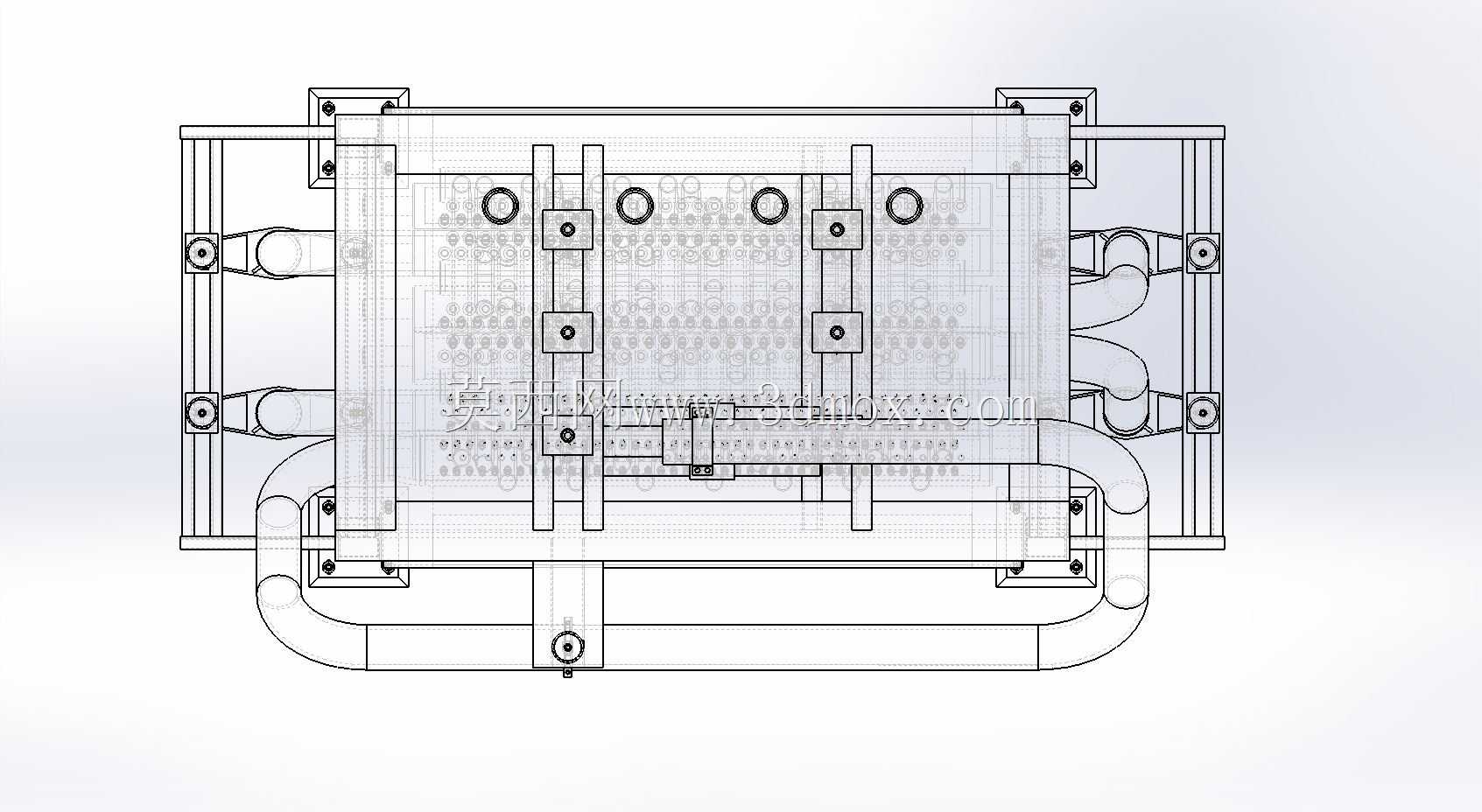

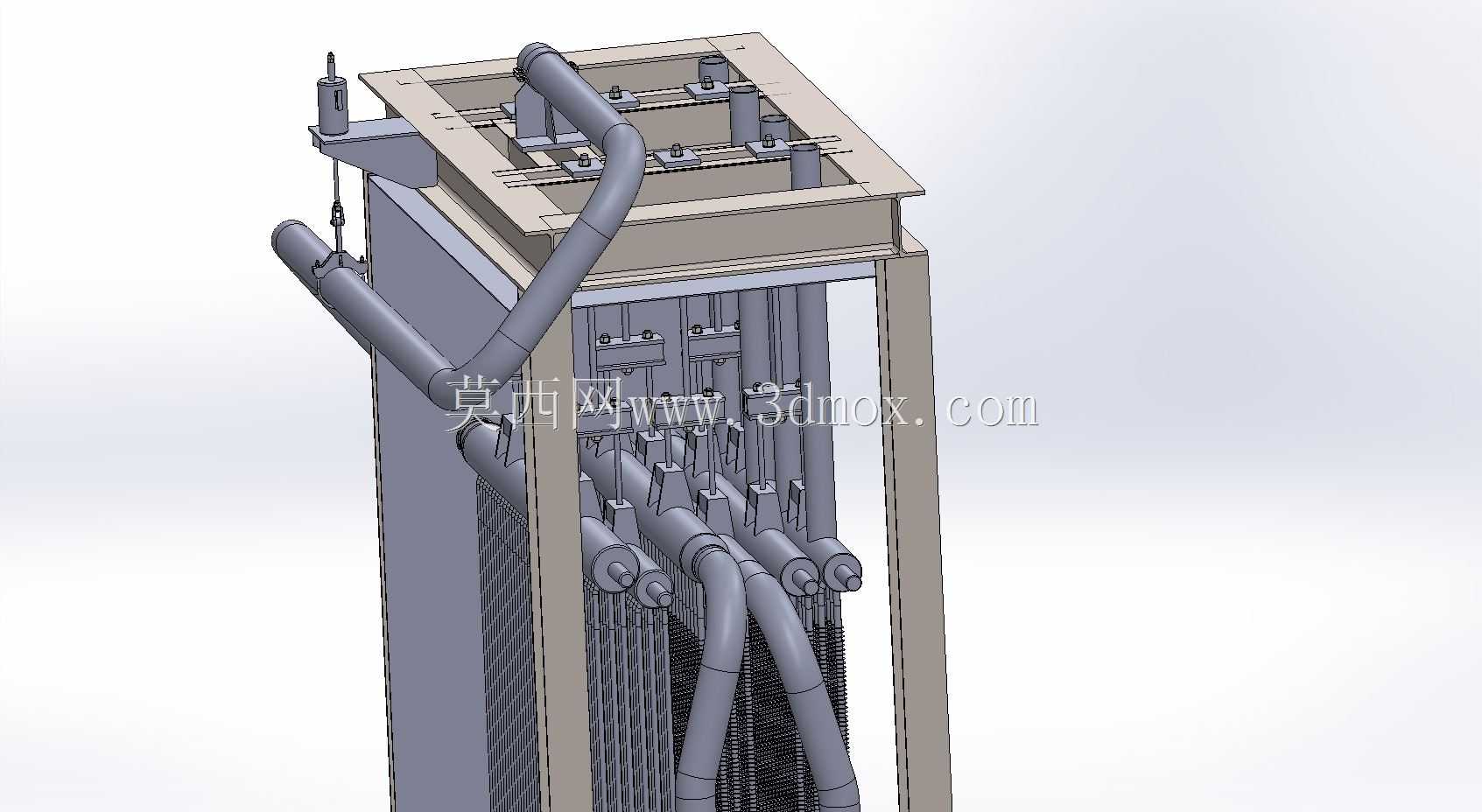

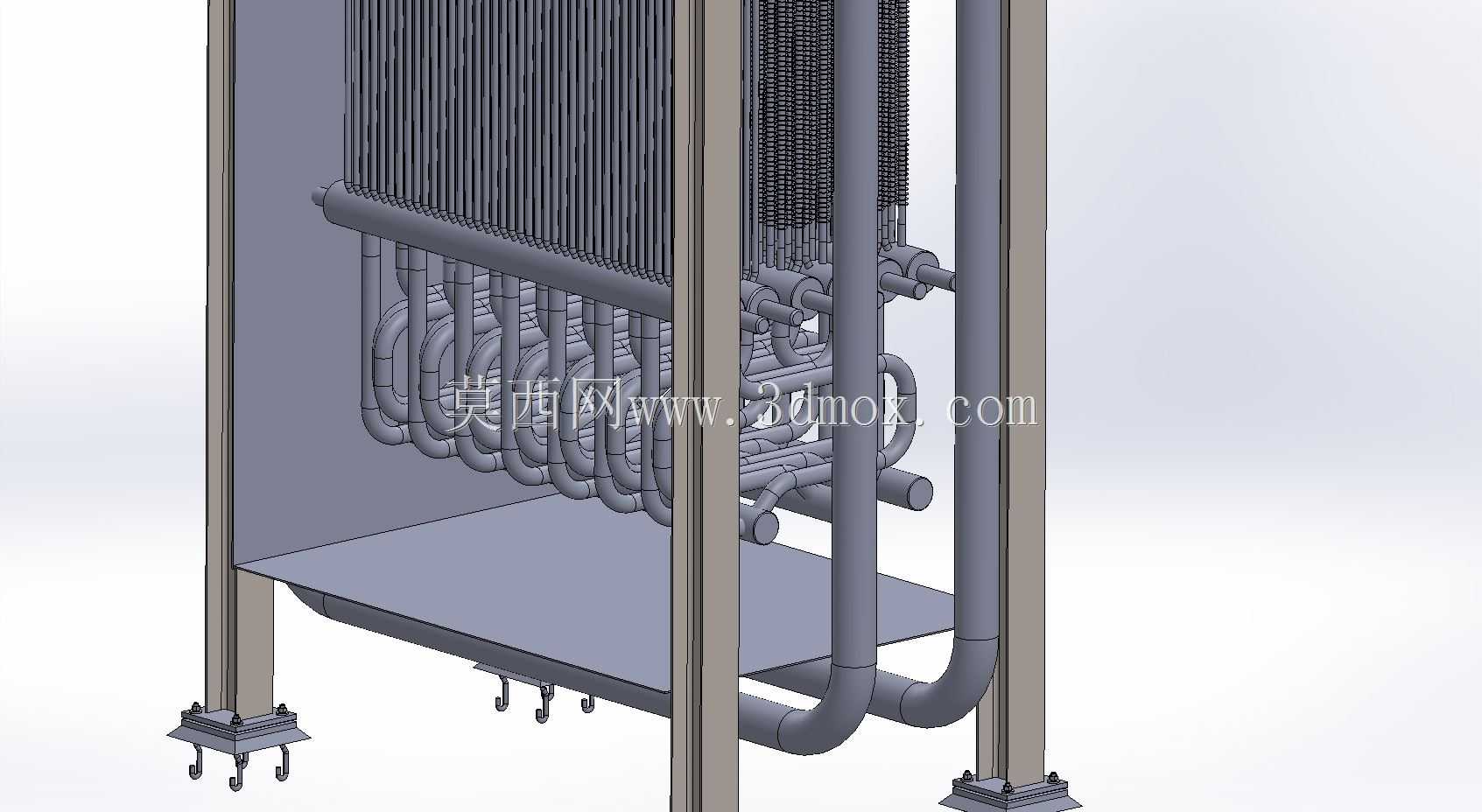

　　管屏由多排蛇形管束组成，管子两端汇入进出口集箱，集箱外侧引出大直径连通管道，弯头处预留足够的弯曲半径和保温层空间。模型中清晰表达了集箱、吊挂卡块、防振隔板、顶部密封罩和外部连通管的相对位置：防振隔板沿管高方向分段设置，用来抑制烟气横向冲刷引起的管束涡流振动；顶板与炉墙之间采用密封结构，防止烟气短路旁通受热面。

　　现场安装时，模块整体在厂内预制为吊装单元，运至现场后从锅炉顶部开口就位，立柱与底部支撑梁焊接固定，外部管道再与相邻模块的集箱对口。设计阶段需要重点核对三类边界：一是管屏最外侧与炉墙内壁的间隙，既要留出热膨胀量，又要控制烟气走廊；二是顶部连通管的弯头高度与锅炉顶板梁的碰撞关系；三是减温器喷嘴、人孔和检修通道的操作空间。三维建模把管束节距、集箱标高、吊挂位置和管道走向全部实体化，能够在投产前完成干涉检查、膨胀间隙校核和吊装路径模拟，对余热锅炉模块化设计和现场装配具有直接参考价值。
