CA6140车床角式安装支座钣金结构

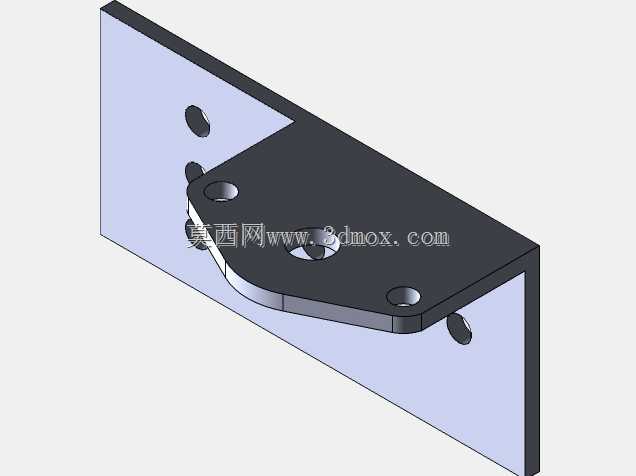

　　该零件属于CA6140普通车床配套的角式安装支座类钣金结构件，整体采用两块互相垂直的钣金板焊接或整体折弯成型，呈L型直角布局，是车床进给系统、润滑管路或小型附属检测元件安装时常用的过渡支撑构件。在车床实际装配场景中，这类支座常布置在溜板箱侧方、床身靠近进给手轮的区域，或者挂轮架周边的空余安装位，用来承接行程限位开关、润滑油管固定卡、小型传感器接线座，也可作为外置防护挡板的连接基座，弥补床身原有安装孔位覆盖不足的问题。

　　从结构功能上看，竖直方向的长板为贴装基准面，板面上预留了两个圆形安装通孔，孔位沿板长方向错位布置，安装时该面直接贴合床身侧壁或溜板箱的加工立面，穿入内六角螺钉后完成支座的主固定；水平方向伸出的异形板为功能承载面，板型并非规则矩形，靠近外侧的轮廓做了斜切过渡与圆弧包边处理，板面上分布三个沉孔，其中靠近转角的孔位周边做了局部下沉的凸台成型，沉孔结构可以保证装入螺钉后钉头完全埋入板厚内部，不会在承载面上方形成凸起干涉，避免后续挂载的元件或走线与钉头发生剐蹭。水平板最外侧的轮廓做了小圆弧折弯翻边，翻边高度与板厚匹配，既可以提升水平悬臂端的结构刚性，减少薄板承重后的颤振，也能消除钣金裁切后的锐边，避免装配检修时划伤操作人员。

　　设计思路上，这类支座优先选用薄钢板做钣金成型，相比铸铁铸造支座，生产周期更短，修改孔位时调整冲压或激光切割程序即可快速适配不同的安装需求，单件小批量配套车床改造场景下成本优势明显。两块板的垂直交接处做了连续的角焊缝连接，焊接后对贴合基准面做二次铣削校平，保证竖直安装面的平面度误差控制在0.1mm以内，避免安装后支座出现倾斜，导致水平承载面上的元件安装角度偏移。水平承载面的异形轮廓并非随意造型：斜切边是为了避让车床溜板快速移动时的运动包络，当溜板带动刀架做纵向进给时，斜切轮廓可以留出足够的安全间隙，防止刀架手柄或者随行的电缆油管剐蹭支座；圆弧过渡段则对应相邻位置的手轮旋转空间，CA6140车床中拖板、小拖板的操作手轮在转动时手柄会扫过一定半径区域，支座边缘做圆弧让位后，即使操作人员快速摇动手轮也不会出现碰撞卡滞。

　　安装边界方面，竖直贴装面的长度覆盖床身相邻两个原有螺纹孔的间距，两个安装孔的中心距与床身侧壁预留的工艺孔位完全匹配，不需要在床身上额外钻孔攻丝，避免破坏床身内部的润滑油道。水平承载面的伸出长度控制在支座整体高度的二分之一以内，悬臂比例经过校核，当承载面上挂载重量不超过5kg的元件时，板端的下沉变形量小于0.05mm，完全满足限位开关、接线盒这类轻载元件的支撑精度要求。板件的整体厚度选用3mm冷轧钢板，折弯与焊接后做发黑防锈处理，适配车床车间多切削液、多油污的工作环境，长期使用不会出现明显锈蚀。三个沉孔的孔位按照常用小型元件的安装尺寸排布，既可以固定标准的行程开关支架，也可以穿过扎带固定多路润滑管路，一板多用，减少车床上零散焊接小支架的数量，让整机管路与元件布置更规整，后期检修拆装时也可以整体拆下支座，不用逐个切割临时焊点，维护效率更高。
