CA6140车床U型带孔安装支座钣金件

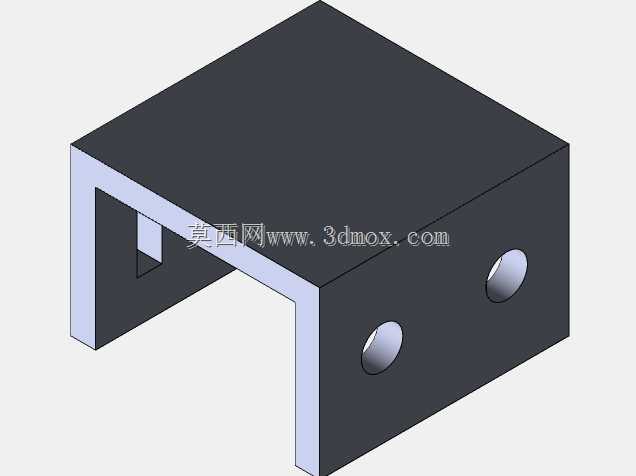

　　该U型折弯钣金支座是CA6140普通车床进给与防护系统中常用的小型安装承托件，整体采用等厚薄钢板经下料、折弯、钻孔工序成型，截面呈开口朝下的槽形结构，三面围合形成刚性腔体。从三维结构看，零件顶部为完整封闭平面，两侧立壁向下延伸并在端部形成外翻的平直折边，其中一侧立壁内侧还带有一道内折的小挡边，用于限位或搭接相邻护板；两块外侧立壁上各加工一个同轴度要求不高的贯通圆孔，孔口做了简单倒角处理，用于穿装紧固螺栓、铰接销轴或走线固定。

　　在车床实际装配场景里，这类支座多用于溜板箱附近的管线托架、防护罩连接座、行程开关安装基架或小型附件的承托位置。槽形开口朝下的布置方式，既可以让支座跨骑在床身导轨旁的角钢、方管或钣金护板边沿上，通过两侧壁的孔位穿螺栓夹紧固定，也可以倒扣在平整安装面上，利用顶面作为承载平台固定阀块、接线盒、润滑分油块等轻载部件。内折小挡边在装配时起到侧向定位作用，扣装到配套型材上后能限制支座沿宽度方向窜动，减少装配时的手扶对位工作量。

　　设计思路上，该件完全遵循钣金工艺优先原则：所有转角均为统一折弯半径，无复杂曲面与机加工特征，展开后为单一平板轮廓，可直接激光切割或数控冲裁后一次折弯成型，制造成本低、一致性好。两侧壁的圆孔在折弯前于平板状态下加工，避免成型后侧面钻孔带来的工装麻烦；孔位中心距、孔边到折弯线的距离都预留了足够的折弯让位，防止孔位落在折弯变形区导致孔形拉伸椭圆。顶面保持大平面无开孔，为被承载件提供稳定贴合面，若后续需要在顶面加装附件，可现场配钻，柔性较高。

　　从安装边界看，零件的外形包络由槽宽、槽深与壁厚三个核心尺寸决定：槽宽对应被跨装的型材或护板厚度加双边间隙，一般控制在0.5~1mm装配间隙，方便扣装又不松旷；两侧立壁高度决定支座跨骑后的夹持深度，过浅容易在振动下松脱，过深则浪费材料并与下方运动部件干涉；壁厚根据承载需求选取，车床这类轻载支座常用1.5~3mm普通冷轧钢板，兼顾刚性与折弯工艺性。两个侧壁孔的中心高保持一致，保证穿入的螺栓或销轴处于水平状态，锁紧后两侧受力均匀。

　　建模时需重点还原折弯内R、外R以及折弯扣除关系，保证展开长度与车间实际工艺一致；侧壁圆孔与立壁的垂直关系、内折挡边与侧壁的平行度都应在装配层级校验，确认扣装到目标型材后，顶面水平度满足被安装件的使用要求。这类小件虽然结构简单，但在机床管线排布与防护装配中用量大、互换性要求高，标准化的槽形支座能显著减少现场修配工作量。
